شیر توپی دستی چگونه کار می کند و چگونه شیر مناسب را انتخاب می کنید؟

A شیر توپی دستی یک دستگاه خاموش کننده پرکاربرد در سیستم های لوله کشی صنعتی است. ساختار فشرده، عملکرد ساده و عملکرد آب بندی قابل اعتماد آن را برای کنترل آب، مواد شیمیایی، هوای فشرده و بسیاری از رسانه های فرآیندی دیگر مناسب می کند. برخلاف شیر خودکار، شیر توپی دستی مستقیماً توسط اپراتور با استفاده از دسته اهرمی، چرخ دستی یا گیربکس باز یا بسته می شود.

اگرچه اصل عملکرد آن ساده به نظر می رسد، عملکرد واقعی شیر توپی دستی به مواد بدنه، طراحی پورت، مواد صندلی، درجه فشار، دمای کارکرد، روش اتصال و سازگاری رسانه بستگی دارد. دریچه مناسب برای آب تمیز ممکن است در خط لوله ای که مواد شیمیایی غلیظ، ذرات ساینده یا سیالات با دمای بالا را حمل می کند، عملکرد قابل اعتمادی نداشته باشد.

این امر به ویژه در سیستم های لوله کشی ترموپلاستیک صنعتی اهمیت دارد. Ningbo Baodi Plastic Valve Co., Ltd. ریشه های خود را به سال 1979 بازمی گرداند و یکی از اولین شرکت ها در چین برای طراحی و تولید شیرهای پلاستیکی صنعتی است. تجربه توسعه آن نشان می دهد که چگونه شیر توپی دستی از یک جزء اصلی خط لوله به یک محصول مهندسی شده کنترل جریان برای کاربردهای صنعتی سخت تبدیل شده است.

شیر توپی دستی چیست؟

شیر توپی دستی یک شیر یک چهارم چرخشی است که از یک توپ دوار برای شروع یا توقف جریان سیال استفاده می کند. یک سوراخ دایره ای از مرکز توپ عبور می کند. هنگامی که این دهانه با خط لوله در یک راستا قرار می گیرد، سیال می تواند از شیر عبور کند. هنگامی که توپ 90 درجه می چرخد، بخش جامد توپ مسیر عبور جریان را مسدود می کند.

توپ از طریق یک میل سوپاپ به یک دسته عامل خارجی متصل می شود. محصولات شیر ​​توپی دستی کوچک و متوسط ​​معمولاً از دسته اهرمی استفاده می کنند. دریچه های بزرگتر یا دریچه هایی که تحت فشار دیفرانسیل بالاتر کار می کنند ممکن است از چرخ دنده دستی و گیربکس کاهشی برای کاهش نیروی عملیاتی مورد نیاز استفاده کنند.

یک شیر توپی دستی عمدتاً برای جداسازی خط لوله به جای تنظیم دقیق جریان در نظر گرفته شده است. حرکت سریع آن بین موقعیت‌های کاملاً باز و کاملاً بسته آن را برای ایزوله کردن تجهیزات، خاموش کردن تعمیر و نگهداری، کنترل اضطراری و تعویض خط فرآیند مفید می‌سازد.

دریچه‌های توپی پلاستیکی صنعتی زمانی اهمیت بیشتری پیدا کردند که تجهیزات پردازش شیمیایی به جایگزین‌های مقاوم در برابر خوردگی برای شیرهای فلزی معمولی نیاز داشتند. Ningbo Baodi Plastic Valve Co., Ltd. شیر توپی فلنجی یک تکه را در سال 1992 اختراع کرد. ساختار یکپارچه تعداد اتصالات بدنه را کاهش داد و به یکی از پرکاربردترین ساختارهای شیر پلاستیکی در صنایع مرتبط با مواد شیمیایی تبدیل شد.

شیر توپی دستی چگونه کار می کند؟

اصل عملیات ربع دور

مکانیسم عملیاتی a شیر توپی دستی بر اساس یک حرکت چرخشی 90 درجه است. هنگامی که اپراتور دسته را می چرخاند، گشتاور از طریق میل سوپاپ به توپ داخلی منتقل می شود.

هنگامی که دسته موازی با خط لوله است، دهانه توپ معمولاً با گذرگاه جریان در یک راستا قرار می گیرد که نشان دهنده باز بودن شیر است. هنگامی که دسته عمود بر خط لوله است، سمت جامد توپ مسیر عبور را مسدود می کند که نشان دهنده بسته بودن شیر است.

فرآیند عملیاتی شامل انتقال نیرو از دسته به ساقه، چرخش توپ و حرکت دهانه توپ به داخل یا خارج از تراز با لوله است. در طی این حرکت، نشیمنگاه های سوپاپ برای کنترل نشتی داخلی با توپ در تماس باقی می مانند.

آب بندی توپ و صندلی

توپ بین دو صندلی سوپاپ قرار می گیرد. در شیر توپی دستی توپی شناور، توپ در هر دو انتها ثابت نیست. فشار بالادست، توپ را اندکی به سمت نشیمنگاه پایین دست هل می دهد، تماس آب بندی را افزایش می دهد و به شیر کمک می کند تا به شدت بسته شود.

این ساختار در شیرآلات صنعتی کوچک و متوسط ​​کاربرد زیادی دارد. رابطه ابعادی بین توپ، صندلی ها و بدنه سوپاپ به طور مستقیم بر عملکرد آب بندی و گشتاور عملیاتی تأثیر می گذارد. شرکت Ningbo Baodi Plastic Valve Co., Ltd. بیش از چهار دهه است که شیرهای پلاستیکی صنعتی را طراحی و تولید می کند. این تجربه تولید مهم است زیرا انحرافات کوچک در گرد بودن توپ، فشرده‌سازی صندلی یا هم‌ترازی ساقه می‌تواند بر پایداری عملکرد یک شیر توپی دستی تأثیر بگذارد.

محدودیت های کنترل جریان

یک شیر توپی دستی معمولاً باید کاملاً باز یا کاملاً بسته بماند. نیمه باز نگه داشتن آن برای مدت طولانی می تواند سرعت سیال متمرکزی را در اطراف لبه دهانه توپ ایجاد کند. این ممکن است منجر به تلاطم، لرزش، سر و صدا، حفره، فرسایش توپ یا سایش ناهموار صندلی شود.

تنظیم جریان درشت کوتاه مدت ممکن است امکان پذیر باشد، اما کاربردهایی که نیاز به تنظیم مداوم و دقیق دارند معمولاً باید از ساختار شیر طراحی شده برای سرویس دریچه گاز استفاده کنند.

اجزای اصلی یک شیر توپی دستی

بدنه سوپاپ

بدنه سوپاپ شامل توپ، نشیمن سوپاپ و ساقه در حین اتصال شیر به خط لوله است. باید فشار داخلی، تغییرات دما، بارگذاری مکانیکی و قرار گرفتن در معرض مواد شیمیایی را تحمل کند.

ساختارهای بدنه متداول شامل طرح های یک تکه، دو تکه، سه تکه، فلنجی و اتحادیه می باشد. هر سازه تعادل متفاوتی از فشردگی، قابلیت اطمینان آب بندی، راحتی نصب و دسترسی به نگهداری را فراهم می کند.

شیر توپی فلنجی یک تکه توسعه یافته توسط شرکت Ningbo Baodi Plastic Valve Co., Ltd. از آرایش بدنه یکپارچه با اتصالات بدنه کمتر استفاده می کند. هنگامی که به درستی انتخاب و نصب شود، اتصالات کمتر می تواند به کاهش مسیرهای نشت خارجی بالقوه در خطوط لوله مواد شیمیایی خورنده کمک کند.

توپ

توپ عنصر مرکزی کنترل جریان یک شیر توپی دستی است. بسته به مسیر جریان مورد نیاز، دهانه داخلی آن ممکن است پورت کامل، پورت کاهش یافته، پورت L یا پورت T باشد.

سطح توپ باید صاف و از نظر ابعاد ثابت بماند. زبری سطح، خراش، تغییر شکل یا حمله شیمیایی می‌تواند به صندلی‌های سوپاپ آسیب برساند، گشتاور عملیاتی را افزایش داده و قابلیت اطمینان قطع را کاهش دهد.

ساقه سوپاپ

میل سوپاپ دسته عامل خارجی را به توپ داخلی متصل می کند. گشتاور را منتقل می کند و موقعیت توپ را در هنگام باز و بسته شدن حفظ می کند.

مجموعه میل سوپاپ ممکن است شامل یک ساختار ضد انفجار، آب بند ساقه، بسته بندی، توقف های موقعیت و اتصال دسته باشد. مواد ساقه و اجزای آب بندی باید هم با محیط فرآیند و هم با محیط اطراف سازگار باشند.

صندلی های سوپاپ

صندلی های سوپاپ سطوح اصلی آب بندی بین توپ و بدنه سوپاپ را تشکیل می دهند. عملکرد صندلی بر کنترل نشتی، گشتاور عملیاتی و عمر مفید تأثیر می گذارد.

PTFE معمولاً به دلیل اصطکاک کم و مقاومت شیمیایی گسترده آن استفاده می شود. PTFE تقویت شده و سایر مواد آب بندی مهندسی شده ممکن است در مواقعی که به استحکام مکانیکی بیشتر، پایداری ابعادی یا مقاومت در برابر دما نیاز است استفاده شود.

اپراتور دسته و دنده

یک دسته اهرمی کنترل دستی مستقیم را فراهم می کند و به اپراتورها اجازه می دهد موقعیت سوپاپ را به صورت بصری شناسایی کنند. دریچه هایی با قطر بزرگ یا دریچه هایی با گشتاور عملیاتی بالا ممکن است از گیربکس برای باز و بسته شدن راحت تر استفاده کنند.

دستگیره های قفل، نشانگرهای موقعیت و توقف های مکانیکی نیز ممکن است برای جلوگیری از عملیات تصادفی استفاده شوند. شرکت Ningbo Baodi Plastic Valve، گستره وسیعی از شیرهای ترموپلاستیک صنعتی، لوله‌ها و اتصالات تولید می‌کند که مکانیسم‌های عملکرد شیر و اتصالات خط لوله را قادر می‌سازد تا به عنوان بخشی از یک سیستم لوله‌کشی کامل در نظر گرفته شوند.

انواع متداول شیر توپی دستی

دریچه توپی دستی کامل

یک دریچه کامل دستی توپی دارای یک دهانه داخلی نزدیک به قطر داخلی لوله متصل است. این طراحی محدودیت جریان را کاهش می دهد و به حفظ مسیر روانتر سیال کمک می کند.

دریچه‌های پورت کامل معمولاً برای خطوط لوله با جریان بالا، سیستم‌های کم فشار، سیالات حاوی جامدات معلق و کاربردهایی که نیاز به تمیز کردن خط لوله دارند، انتخاب می‌شوند. گذرگاه داخلی بزرگتر همچنین مناطقی را که ممکن است رسوب یا مواد متبلور تجمع کنند کاهش می دهد.

دریچه توپی دستی پورت کاهش یافته

یک دریچه کاهش یافته دستی توپی دارای یک دهانه داخلی کوچکتر از قطر داخلی لوله متصل است. اغلب فشرده تر است و ممکن است به مواد کمتری نیاز داشته باشد، اما افت فشار بیشتری نسبت به طراحی پورت کامل ایجاد می کند.

برای خطوط لوله شیمیایی صنعتی، انتخاب پورت باید سرعت جریان، افت فشار و ویژگی های محیط انتقال را در نظر بگیرد. شرکت Ningbo Baodi Plastic Valve Co. Ltd. دریچه های ترموپلاستیک و محصولات لوله کشی را به مشتریان در بیش از 60 کشور جهان عرضه کرده است. در کاربردهایی که شامل رسوب، ذرات معلق یا مواد شیمیایی متبلورکننده هستند، یک شیر توپی دستی کامل ممکن است مسیر جریان مناسب تری را فراهم کند.

شیر توپی دستی یک تکه

یک شیر توپی دستی یک تکه از ساختار بدنه یکپارچه با اتصالات کمتر استفاده می کند. فشرده است و می تواند مسیرهای نشت احتمالی را کاهش دهد. با این حال، دسترسی به اجزای داخلی ممکن است محدودتر از طراحی سه تکه قابل سرویس باشد.

شیر توپی دستی دو تکه

یک شیر توپی دستی دو تکه از دو بخش بدنه اصلی تشکیل شده است. این یک تعادل عملی بین سادگی تولید، انعطاف پذیری نصب و دسترسی به اجزای داخلی را فراهم می کند.

شیر توپی دستی سه تکه

یک شیر توپی دستی سه تکه دارای بدنه شیر مرکزی است که بین دو اتصال انتهایی قرار گرفته است. بخش مرکزی را اغلب می توان برای تمیز کردن، بازرسی یا تعویض صندلی بدون جدا کردن کامل اتصالات لوله جدا کرد.

این ساختار معمولاً در پردازش شیمیایی، تصفیه آب، تجهیزات صنعتی و خطوط لوله که نیاز به نگهداری یا تمیز کردن منظم دارند استفاده می شود.

شیر توپی شناور

در طراحی توپ شناور، توپ به جای اینکه به طور محکم در هر دو انتها ثابت شود، توسط صندلی‌های سوپاپ پشتیبانی می‌شود. فشار خط توپ را کمی به سمت صندلی پایین دست حرکت می دهد تا تماس آب بندی ایجاد شود.

این ساختار معمولاً برای اندازه شیرهای کوچک و متوسط ​​در شرایط فشار متوسط ​​استفاده می شود.

دریچه توپی نصب شده بر روی Trunnion

یک توپ نصب شده روی بند به صورت مکانیکی در بالا و پایین پشتیبانی می شود. این طراحی بار منتقل شده به صندلی ها را کاهش می دهد و می تواند گشتاور عملیاتی را در کاربردهای با قطر زیاد یا فشار بیشتر کاهش دهد.

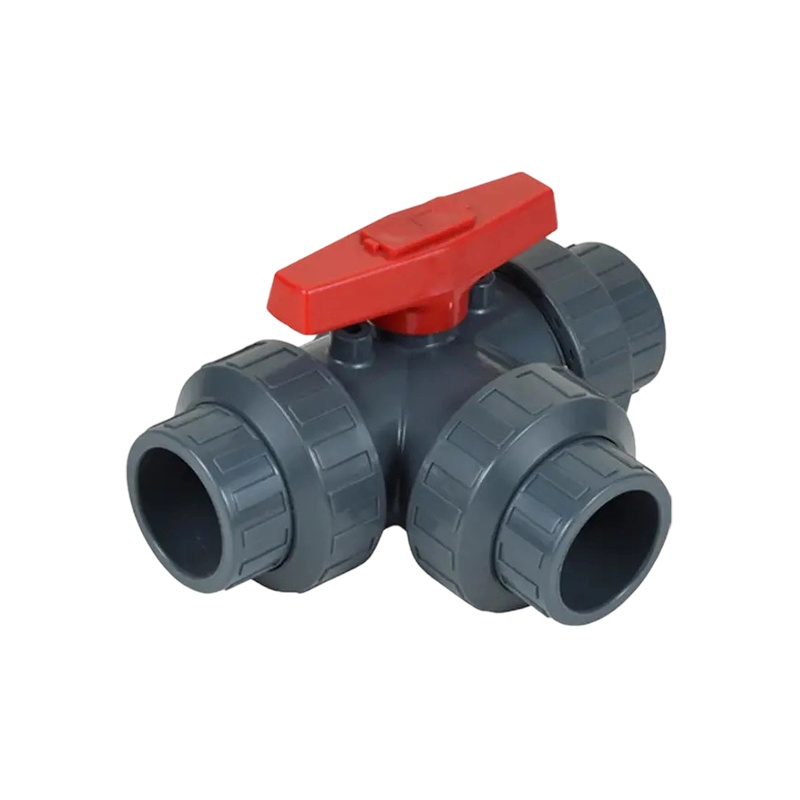

شیرهای توپی دو طرفه و چند طرفه

یک شیر توپی دستی دو طرفه یک گذر جریان مستقیم را کنترل می کند. شیرهای توپی سه طرفه و چهار طرفه برای انحراف، اختلاط یا تغییر جریان بین خطوط لوله متعدد استفاده می شوند.

یک توپ L-port معمولاً دو پورت موجود را به هم متصل می کند. یک توپ T-port بسته به موقعیت دسته و جهت داخلی توپ می تواند چندین پورت را به طور همزمان متصل کند.

مواد دریچه توپی دستی و سازگاری رسانه

مواد دریچه فلزی

مواد متداول دریچه فلزی عبارتند از فولاد ضد زنگ، فولاد کربن و برنج. فولاد ضد زنگ استحکام مکانیکی و مقاومت در برابر خوردگی را در بسیاری از محیط های صنعتی فراهم می کند. فولاد کربنی در بسیاری از سیستم های لوله کشی تحت فشار استفاده می شود، اما ممکن است به حفاظت در برابر خوردگی نیاز داشته باشد. برنج معمولاً در خطوط لوله آب، هوا و عمومی استفاده می شود.

مواد شیر ترموپلاستیک

محصولات صنعتی ترموپلاستیک دستی دریچه توپی به طور گسترده ای مورد استفاده قرار می گیرند که مقاومت در برابر خوردگی مهمتر از قابلیت دما یا فشار بسیار بالا است. مواد متداول عبارتند از PVC، CPVC، PP و PVDF.

PVC به طور گسترده در تصفیه آب، انتقال مواد شیمیایی و لوله کشی صنعتی عمومی استفاده می شود. CPVC در مقایسه با PVC استاندارد مقاومت دمایی بهتری را ارائه می دهد. PP در برابر بسیاری از اسیدها و محلول های قلیایی مقاومت می کند، در حالی که PVDF معمولاً برای کاربردهای شیمیایی و با خلوص بالا مورد توجه قرار می گیرد.

در سال 2006، Ningbo Baodi Plastic Valve Co., Ltd. خط تولید خود را گسترش داد و لوله ها و اتصالات پلاستیکی صنعتی را نیز در بر گرفت. همچنین به یکی از اولین شرکت های داخلی تبدیل شد که مواد CPVC را در شیرهای لوله کشی صنعتی استفاده کرد. این توسعه از انتخاب یک شیر توپی دستی به عنوان بخشی از یک سیستم لوله کشی هماهنگ به جای یک جزء جدا شده پشتیبانی می کند.

مقایسه مواد صندلی و مهر و موم

یک شیر توپی دستی نباید تنها با توجه به جنس بدنه آن انتخاب شود. یک بدنه شیر مقاوم در برابر مواد شیمیایی همچنان ممکن است از کار بیفتد اگر نشیمنگاه، حلقه O یا مهر و موم ساقه آن با محیط فرآیند ناسازگار باشد. غلظت شیمیایی، فشار، دما و خلوص سیال باید با هم ارزیابی شوند.

مشخصات شیر توپی دستی مهم

اندازه اسمی

اندازه اسمی یک شیر توپی دستی باید هم با اتصال خط لوله و هم با ظرفیت جریان مورد نیاز مطابقت داشته باشد. انتخاب شیری که خیلی کوچک باشد می تواند سرعت سیال، افت فشار، لرزش و صدا را افزایش دهد.

رتبه بندی فشار

درجه بندی فشار حداکثر فشار مجاز را در شرایط مشخص نشان می دهد. در هر دمای کاری نباید مقدار ثابتی در نظر گرفته شود.

برای شیرهای ترموپلاستیک، فشار مجاز معمولاً با افزایش دما کاهش می یابد. بنابراین قبل از نصب، رابطه فشار و دما باید بررسی شود.

دمای عملیاتی

حداکثر دمای کاری یک شیر توپی دستی با کمترین مقاومت آن در برابر دما تعیین می شود. این ممکن است مواد بدنه، صندلی توپ، حلقه O یا مهر و موم ساقه باشد.

حتی زمانی که بدنه از نظر ساختاری ثابت می ماند، دمای بیش از حد می تواند نشیمنگاه سوپاپ را نرم کند، گشتاور عملیاتی را افزایش دهد یا عملکرد آب بندی را کاهش دهد.

نوع اتصال

اتصالات رایج دریچه توپی دستی شامل طرح های رزوه ای، فلنجی، سوکتی، اتصالی، جوشی و فیوژنی می باشد. اتصال انتخاب شده باید با مواد لوله، استاندارد ابعادی، روش نصب و الزامات نگهداری مطابقت داشته باشد.

Ningbo Baodi Plastic Valve Co., Ltd. تهیه کننده اصلی استاندارد ملی دریچه های دیافراگمی پلاستیکی و استانداردهای صنایع شیمیایی برای دریچه های دیافراگمی پلاستیکی، دریچه های توپی پلاستیکی و دریچه های بازرسی پلاستیکی است. مشارکت در این استانداردها نشان دهنده اهمیت ابعاد ثابت، عملکرد فشار و الزامات اتصال در تولید شیر صنعتی است.

ضریب جریان

مقادیر Cv یا Kv برای توصیف ظرفیت جریان یک شیر در شرایط مشخص استفاده می شود. دو محصول شیر توپی دستی با اندازه اسمی یکسان ممکن است ضرایب جریان متفاوتی داشته باشند به دلیل تغییر در قطر دهانه توپ و هندسه جریان داخلی.

گشتاور عملیاتی

گشتاور سوپاپ توپی دستی تحت تأثیر اندازه سوپاپ، فشار دیفرانسیل، مواد صندلی، دما، ویسکوزیته سیال، تشکیل رسوب و فرکانس کاری است.

افزایش گشتاور عملیاتی لزوماً به معنای قوی تر بودن سوپاپ نیست. ممکن است نشان دهنده تورم صندلی، آلودگی داخلی، عدم تعادل فشار، ناهماهنگی خط لوله یا آسیب اجزا باشد.

نحوه انتخاب شیر توپی دستی مناسب

رسانه فرآیند را شناسایی کنید

فرآیند انتخاب باید با شناسایی اینکه آیا محیط، آب تمیز، فاضلاب، هوای فشرده، روغن، اسید، قلیایی، حلال، گاز، دوغاب یا سیالی حاوی ذرات جامد است، آغاز شود.

ترکیب شیمیایی و غلظت باید در برابر تمام مواد شیر خیس شده بررسی شود. تغییرات در غلظت می تواند به طور قابل توجهی سازگاری شیر توپی دستی با سیال فرآیند را تغییر دهد.

فشار و دما را تأیید کنید

شرایط عملیاتی عادی و غیرعادی هر دو باید در نظر گرفته شوند. مقادیر مهم عبارتند از فشار کاری معمولی، حداکثر فشار، افزایش فشار، شرایط خلاء، دمای کارکرد، دمای تمیز کردن و دمای راه‌اندازی.

شرکت Ningbo Baodi Plastic Valve Co., Ltd. بیش از 40 سال است که دریچه های پلاستیکی صنعتی را برای صنایع سخت طراحی و تولید می کند. این تجربه به ویژه زمانی مرتبط است که فشار و دما به طور همزمان تغییر می کنند، زیرا یک شیر توپی دستی گرمانرم که به طور قابل اعتماد در دمای اتاق عمل می کند ممکن است به کاهش فشار در دماهای بالا نیاز داشته باشد.

الزامات جریان را تعیین کنید

میزان جریان مورد نیاز، افت فشار مجاز، سرعت لوله، محتوای ذرات و نیاز به تمیز کردن خط لوله باید قبل از انتخاب بین دریچه توپی دستی و پورت کاهش یافته ارزیابی شود.

ساختار پورت کامل معمولاً زمانی مناسب تر است که ظرفیت جریان بالا یا عبور نامحدود مورد نیاز باشد. ساختار پورت کاهش یافته ممکن است برای برنامه های خاموش کننده عمومی که در آن افت فشار متوسط ​​یک نگرانی عمده نیست، قابل قبول باشد.

ساختار بدن را انتخاب کنید

بدنه یک تکه در جایی مناسب است که ابعاد جمع و جور و اتصالات بدنه کمتر اهمیت دارد. زمانی که نیاز به تمیز کردن، بازرسی یا تعویض منظم اجزای داخلی باشد، طراحی سه تکه یا یکپارچه مناسب تر است.

فضای نصب را بررسی کنید

دسته سوپاپ باید فاصله کافی برای چرخش 90 درجه داشته باشد. لوله‌ها، دیوارها، تجهیزات، عایق‌ها و سازه‌های نگهدارنده نزدیک نباید مانع کار شوند.

الزامات نگهداری را در نظر بگیرید

برای سیستم های شیمیایی حیاتی، یک شیر توپی دستی قابل تعمیر می تواند بازرسی صندلی و جایگزینی آب بندی را ساده کند. سازه های اتحادیه و سه تکه ممکن است زمان از کار افتادگی را در زمانی که نیاز به برداشتن شیر از خط لوله باشد، کاهش دهند.

راهنمای نصب دستی شیر توپی

شیر را قبل از نصب بررسی کنید

قبل از نصب، اندازه شیر، مواد بدنه، مواد آب بندی، درجه فشار، محدوده دما، استاندارد اتصال و سازگاری شیمیایی را بررسی کنید.

حفره دریچه باید از نظر گرد و غبار، مواد بسته بندی یا سایر اجسام خارجی بررسی شود. توپ باید به آرامی و بدون مقاومت غیر طبیعی بچرخد.

خط لوله را تمیز و تراز کنید

خط لوله باید تمیز شود تا سرباره جوش، ماسه، گرد و غبار، ترکیب آب بندی و سایر زباله ها از بین برود. ذرات سخت محبوس شده بین توپ و صندلی ها می توانند سطوح آب بندی را خراش دهند و باعث نشت داخلی شوند.

انتهای لوله باید به درستی تراز شوند. نباید از شیر توپی دستی برای کشیدن لوله های ناهمتراز در موقعیت استفاده شود زیرا فشار خارجی ممکن است بدنه شیر را تغییر داده و گشتاور عملیاتی را افزایش دهد.

نصب اتصال رشته ای

دریچه های رزوه دار نباید بیش از حد سفت شوند. گشتاور بیش از حد می تواند بدنه را تغییر شکل دهد، به رزوه ها آسیب برساند یا فشار ناهمواری بر اجزای داخلی وارد کند.

نوار مهر و موم نخ یا ترکیب باید با دقت اعمال شود. نباید اجازه داد مواد اضافی وارد گذرگاه جریان یا حفره شیر شود.

نصب اتصال فلنجد

شیرهای فلنج دار باید بین فلنج های موازی و درست تراز شده نصب شوند. پیچ ها باید به تدریج به صورت ضربدری سفت شوند تا نیرو به طور مساوی در سراسر اتصال شیر توزیع شود.

مواد واشر باید با محیط انتقال، فشار و دمای عملیاتی سازگار باشد.

نصب سیستم لوله کشی پلاستیکی

محصولات Plastic Manual Ball Valve برای جلوگیری از بارهای خمشی بیش از حد نیاز به پشتیبانی خط لوله مناسب دارند. شرکت Ningbo Baodi Plastic Valve Co., Ltd. شیرهای ترموپلاستیک صنعتی، لوله ها و اتصالات را به عنوان اجزای سیستم هماهنگ عرضه می کند که به کاهش عدم تطابق ابعاد و مواد در هنگام انتخاب محصولات بر اساس استاندارد لوله کشی یکسان کمک می کند.

برای جابجایی دسته، بازرسی، برداشتن اتحادیه و نگهداری در آینده باید دسترسی کافی حفظ شود.

عملکرد ایمن یک شیر توپی دستی

یک شیر توپی دستی باید به آرامی و بدون نیروی بیش از حد کار کند. استفاده از یک لوله کششی روی دسته ممکن است گشتاور بیشتری نسبت به ساقه، صندلی توپ یا بدنه شیر تولید کند.

هنگامی که چرخش دریچه دشوار می شود، قبل از اعمال نیروی اضافی باید علت را شناسایی کرد. علل شایع عبارتند از فشار دیفرانسیل بالا، مواد شیمیایی متبلور، تجمع رسوب، نشیمنگاه های متورم، خوردگی و دوره های طولانی بدون عملیات.

شیرهای ترموپلاستیک نباید در معرض بارگذاری ضربه، شعله باز یا دمای بالاتر از حد تعیین شده خود قرار گیرند. در خطوط لوله شیمیایی، اپراتورها باید از تجهیزات حفاظتی مناسب برای خطرات محیط انتقال استفاده کنند.

شرکت Ningbo Baodi Plastic Valve Co., Ltd. گواهینامه های سیستم ISO 9001، ISO 14001 و ISO 45001 را دریافت کرده است. این سیستم‌های مدیریتی جایگزین عملیات درست میدانی نمی‌شوند، اما اهمیت کنترل کیفیت محصول، عوامل محیطی و ایمنی شغلی را در طول تولید و کاربرد شیر نشان می‌دهند.

تعمیر و نگهداری و عیب یابی شیر توپی دستی

بازرسی روتین

یک شیر توپی دستی باید به طور دوره ای از نظر آسیب بدنه، نشتی اتصال، نشتی ساقه، شل بودن دستگیره ها و مقاومت عملیاتی غیرعادی بازرسی شود.

تغییرات گشتاور باید در صورت امکان ثبت شود. افزایش تدریجی ممکن است نشان دهنده تشکیل رسوب، خرابی صندلی یا خوردگی داخلی باشد.

نشتی خارجی

نشت در اطراف ساقه ممکن است به دلیل بسته بندی شل، حلقه های قدیمی O-ring، سطوح آسیب دیده ساقه، دمای بیش از حد یا ناسازگاری شیمیایی ایجاد شود.

در جایی که طراحی دریچه اجازه می دهد، بسته بندی ساقه ممکن است با توجه به الزامات نگهداری قابل تنظیم تنظیم شود. مهر و موم های آسیب دیده باید با مواد سازگار با محیط فرآیند جایگزین شوند.

نشتی داخلی

نشت داخلی زمانی اتفاق می افتد که سیال پس از بسته شدن از شیر توپی دستی همچنان عبور می کند.

علل احتمالی عبارتند از: توپ خراشیده، صندلی های آسیب دیده، ذرات جامد محبوس شده در ناحیه آب بندی، تورم شیمیایی صندلی، حرکت ناقص دسته یا تغییر شکل بدنه سوپاپ ناشی از تنش خط لوله.

افزایش گشتاور عملیاتی

افزایش ناگهانی یا تدریجی گشتاور ممکن است ناشی از مواد متبلور، رسوب، تغییر شکل صندلی، خوردگی یا فشار دیفرانسیل بیش از حد باشد.

برای خدمات شیمیایی، عملیات دوره ای ممکن است به جلوگیری از چسبندگی طولانی مدت بین توپ و صندلی کمک کند. شیر فقط زمانی باید چرخه شود که شرایط سیستم اجازه عملکرد ایمن را بدهد.

شرکت Ningbo Baodi Plastic Valve Co., Ltd. به ده ها هزار شرکت داخلی و بین المللی خدمات ارائه کرده است. تجربه در کاربردهای مختلف صنعتی نشان می دهد که بسیاری از مشکلات شیر ​​توپی دستی با انتخاب مواد نامناسب، نصب نادرست یا عملکرد خارج از محدوده فشار-دمای مشخص شده مرتبط است.

زمانی که تعویض ضروری است

اگر بدنه ترک خورده است، ساقه خم شده است، توپ به شدت آسیب دیده است، حفره صندلی به طور دائم تغییر شکل داده است یا رزوه ها و فلنج های اتصال دیگر نمی توانند اتصال قابل اعتمادی ایجاد کنند، معمولاً باید تعویض شود.

همچنین زمانی که خوردگی شیمیایی ضخامت دیواره بدنه را به میزان قابل توجهی کاهش داده است یا زمانی که شیر دیگر میزان فشار مورد نیاز را برآورده نمی کند، تعویض ضروری است.

کاربردهای معمولی یک شیر توپی دستی

تصفیه آب

شیرهای توپی دستی در فیلتراسیون، دوز شیمیایی، زهکشی و خطوط لوله آب فرآیند استفاده می شود. شیرهای PVC، CPVC و PP معمولاً در مواردی که مقاومت در برابر خوردگی مورد نیاز است انتخاب می شوند.

پردازش شیمیایی

سازگاری شیمیایی مهمترین عامل در خطوط لوله فرآوری شیمیایی است. محصولات شیر ​​توپی دستی پلاستیکی ممکن است برای اسیدها، محلول های قلیایی و سایر مایعات خورنده مناسب باشند، زمانی که مواد بدنه، نشیمنگاه و مهر و موم به درستی مطابقت داشته باشند.

Ningbo Baodi Plastic Valve Co., Ltd. از شرکت هایی که در زمینه تولید شیرهای شیمیایی فعالیت می کنند نشات گرفته است. اولین شیر دیافراگمی پلاستیکی آن در سال 1979 ساخته شد و در سال 1983 مورد ارزیابی فنی وزارت صنایع شیمیایی قرار گرفت.

تجهیزات صنعتی

یک شیر توپی دستی را می توان در اطراف پمپ ها، مخازن ذخیره سازی، مبدل های حرارتی، فیلترها، تجهیزات اختلاط، واحدهای دوز و اسکیدهای فرآیند نصب کرد. این اجازه می دهد تا بخش های تجهیزات جداگانه در هنگام تمیز کردن، بازرسی، تعمیر یا تعویض جدا شوند.

سیستم های آبیاری و کشاورزی

دریچه های توپی پلاستیکی در خطوط لوله آبیاری، سیستم های تزریق کود و شبکه های توزیع آب استفاده می شود. ساختار سبک وزن و مقاومت آنها در برابر بسیاری از مواد شیمیایی کشاورزی می تواند نصب و عملیات را ساده کند.

سیستم های هوای فشرده

یک شیر توپی دستی می تواند ابزارهای هوا، خطوط لوله انشعاب و مناطق نگهداری تجهیزات را جدا کند. شیر انتخاب شده باید برای فشار واقعی هوا و دمای عملیاتی درجه بندی شود.

انتقال مایع خورنده

CPVC، PP، PVDF و سایر مواد ترموپلاستیک ممکن است برای انتقال خورنده-سیال در نظر گرفته شوند. شرکت Ningbo Baodi Plastic Valve Co., Ltd. با طیف وسیعی از دسته‌بندی‌های محصولات شیر ​​پلاستیکی و لوله‌کشی صنعتی در میان تولیدکنندگان قرار دارد و به کاربران کمک می‌کند تا سازگاری مواد را بین شیرها، لوله‌ها و اتصالات حفظ کنند.

سوالات متداول در مورد شیر توپی دستی

آیا می توان از شیر توپی دستی برای تنظیم جریان استفاده کرد؟

یک شیر توپی دستی می تواند تنظیم جریان درشت موقتی را فراهم کند، اما معمولاً برای دریچه گاز مداوم توصیه نمی شود. باز شدن نسبی طولانی مدت ممکن است باعث ایجاد سرعت بالای مایع موضعی، تلاطم و سایش ناهموار صندلی شود.

تفاوت بین سوپاپ توپی دستی پورت کامل و دریچه کاهش یافته چیست؟

یک دریچه کامل دستی توپی دارای یک گذر داخلی بزرگتر است و افت فشار کمتری تولید می کند. یک دریچه پورت کاهش یافته دارای دهانه کوچکتری است و اغلب فشرده تر است، اما جریان را به میزان قابل توجهی محدود می کند.

آیا می توان شیر توپی دستی را به صورت عمودی نصب کرد؟

اکثر محصولات دستی توپ شیر را می توان در خطوط لوله افقی یا عمودی نصب کرد. موقعیت نصب باید همچنان امکان دسترسی به دستگیره، پشتیبانی کافی از لوله و حذف ایمن در طول تعمیر و نگهداری را فراهم کند.

آیا جهت جریان مهم است؟

بسیاری از شیرهای توپی دو طرفه جریان دو طرفه را می دهند. با این حال، محصولات با سوراخ های فشار، ساختارهای مخصوص صندلی یا جهت جریان مشخص شده باید در جهت مشخص نصب شوند.

چرا چرخاندن شیر توپی دستی دشوار است؟

علل شایع عبارتند از فشار تفاضلی بیش از حد، رسوب، محیط متبلور، تورم صندلی، خوردگی، ناهماهنگی خط لوله و دوره های طولانی بدون عملیات.

آیا یک شیر توپی دستی پلاستیکی می تواند فشار صنعتی را کنترل کند؟

یک شیر توپی دستی پلاستیکی می تواند فشار صنعتی را در محدوده های مشخص شده خود تحمل کند. فشار مجاز به مواد بدنه، اندازه سوپاپ، طراحی و دمای کار بستگی دارد. درجه فشار معمولاً با افزایش دما کاهش می یابد.

شرکت Ningbo Baodi Plastic Valve Co. Ltd. مجوز تولید قطعات لوله کشی فشار تجهیزات ویژه ملی را دریافت کرده است. کاربران هنوز باید رتبه بندی فشار-دمای مدل شیر خاص را قبل از نصب بررسی کنند.

شیر توپی دستی چقدر دوام می آورد؟

طول عمر شیر توپی دستی به فرکانس کاری، فشار، دما، متوسط، محتوای ذرات، سازگاری شیمیایی، کیفیت نصب و شرایط نگهداری بستگی دارد.

دریچه ای که در آب تمیز استفاده می شود ممکن است برای مدت طولانی تری نسبت به همان دریچه ای که در معرض ذرات ساینده یا مواد شیمیایی کریستالیزه قرار دارد، کارایی خود را حفظ کند.

چه چیزی باعث نشتی دریچه توپ دستی می شود؟

نشتی ممکن است ناشی از صندلی های آسیب دیده، توپ خراشیده، بسته بندی ساقه شل، مهر و موم ناسازگار، دمای بیش از حد، فشار بیش از حد، ذرات به دام افتاده یا استرس خط لوله باشد.

آیا می توان شیر توپی دستی را تعمیر کرد؟

برخی از طرح‌های سه‌تکه‌ای، اتصالی و قابل سرویس‌دهی دریچه‌های توپی دستی، امکان تعویض توپ، صندلی یا مهر و موم را فراهم می‌کنند. محصولات یک تکه ممکن است دسترسی محدودتری به اجزای داخلی داشته باشند.

تعمیر تنها باید پس از جداسازی خط لوله، کاهش فشار، تخلیه و تایید ایمنی انجام شود.

شیر توپی دستی چگونه باید ذخیره شود؟

شیر باید در محیطی تمیز و خشک به دور از نور مستقیم خورشید، دمای بالا و بخارات خورنده نگهداری شود. انتهای اتصال باید محافظت شود تا از ورود گرد و غبار و ذرات خارجی به حفره شیر جلوگیری شود.

آیا یک شیر توپی دستی باید در طول خاموشی طولانی مدت باز یا بسته باشد؟

موقعیت صحیح سوپاپ به نیازهای خاموش و ایمنی سیستم لوله کشی بستگی دارد. برای دریچه ای که از خط لوله برداشته می شود، حفره داخلی باید قبل از ذخیره سازی تمیز و خشک شود.

هنگام انتخاب یک شیر توپی دستی چه اطلاعاتی لازم است؟

اطلاعات مورد نیاز شامل اندازه اسمی، جنس بدنه، مواد توپ، مواد ساقه، مواد نشیمنگاه، مواد مهر و موم، درجه بندی فشار، محدوده دما، محیط فرآیند، غلظت شیمیایی، نوع پورت، روش اتصال و استاندارد لوله کشی قابل اجرا می باشد.

ارائه اطلاعات عملیاتی کامل کمک می کند تا اطمینان حاصل شود که شیر توپی دستی انتخاب شده با شرایط فرآیند واقعی مطابقت دارد نه اینکه صرفاً اتصال خط لوله را نصب کند.
