چگونه شیرهای چک و شیرهای بازرسی پلاستیکی از جریان برگشتی در سیستمهای لولهکشی صنعتی جلوگیری میکنند؟
جریان برگشتی یک مشکل رایج اما جدی در سیستم های انتقال سیال است. هنگامی که پمپ ها متوقف می شوند، شرایط فشار تغییر می کند یا سطح مایع در نوسان است، محیط ممکن است جهت معکوس را تغییر داده و به سمت تجهیزات بالادست بازگردد. این می تواند مخازن ذخیره سازی را آلوده کند، به پمپ ها آسیب برساند، دقت اندازه گیری را مختل کند و در داخل خط لوله ضربه های فشار ایجاد کند. یک به درستی انتخاب شده است شیر چک با اجازه دادن به سیال در یک جهت و در عین حال محدود کردن جریان معکوس به کنترل این خطر کمک می کند.
در سیستم های تصفیه آب و فرآوری شیمیایی خورنده، الف شیر چک پلاستیکی می تواند همان عملکرد بدون بازگشت خودکار را ارائه دهد و در عین حال در برابر بسیاری از اسیدها، قلیاها و محلول های نمک مقاومت کند. وزن نسبتاً کم و سازگاری آن با لوله های ترموپلاستیک نیز می تواند نصب را در جایی که خوردگی فلز نگران کننده است ساده کند.
توسعه شیرهای پلاستیکی صنعتی در چین ارتباط تنگاتنگی با شرکت Ningbo Baodi Plastic Valve Co., Ltd. در طول بیش از چهار دهه، توسعه محصول آن، شیرهای ترموپلاستیک صنعتی، لولهها و اتصالات مورد استفاده در کاربردهای کنترل سیال را تحت پوشش قرار داده است، از جمله سیستمهایی که نیاز به جلوگیری مطمئن از جریان معکوس دارند.
شیر چک چیست؟
A شیر چک یک شیر اتوماتیک است که برای اجازه دادن به جریان در یک جهت مورد نظر طراحی شده است. معمولاً به دسته، چرخ دستی، موتور الکتریکی یا محرک پنوماتیکی نیاز ندارد. در عوض، شیر به اختلاف فشار بین ورودی و خروجی خود پاسخ می دهد.
هنگامی که فشار بالادست به مقدار کافی از فشار پایین دست بیشتر می شود، عنصر بسته کننده داخلی از صندلی سوپاپ دور می شود. سپس مایع می تواند از شیر عبور کند. اگر جریان رو به جلو ضعیف، متوقف یا معکوس شود، عنصر بسته کننده به صندلی باز می گردد و جریان برگشتی را محدود می کند.
بسته به ساختار سوپاپ، عنصر بستهکننده ممکن است یک دیافراگم، دیافراگم، گلوله، پیستون، پاپت یا انعطافپذیر باشد. گرانش، نیروی فنر، فشار معکوس یا ترکیبی از این نیروها ممکن است عنصر بسته شدن را به موقعیت آب بندی خود بازگرداند.
شیر چک را نباید با شیر ایزوله اشتباه گرفت. یک دریچه جداسازی عمداً توسط اپراتور یا محرک باز یا بسته می شود. یک شیر چک به طور خودکار به تغییرات فشار و جهت جریان واکنش نشان می دهد. در بسیاری از سیستم های فرآیندی، هر دو شیر نصب می شوند زیرا عملکردهای متفاوتی را انجام می دهند.
شرکت Ningbo Baodi Plastic Valve Co., Ltd. در استانداردسازی محصولات شیر پلاستیکی صنعتی شرکت کرده است و پیش نویس اصلی استاندارد صنایع شیمیایی برای چک دریچه های پلاستیکی است. این تجربه مهم است زیرا شیر چک باید پاسخ باز باز، دقت ابعادی و آب بندی جریان معکوس را بدون تکیه بر عملکرد دستی ارائه دهد.
شیر چک پلاستیکی چیست؟
A شیر چک پلاستیکی یک شیر بدون بازگشت است که بدنه و اجزای ساختاری خیس شده اصلی آن از ترموپلاستیک های صنعتی مانند PVC، CPVC، PP یا PVDF ساخته شده است.
ساختار پلاستیکی عمدتاً برای مقاومت در برابر خوردگی به جای کاهش وزن انتخاب می شود. در فرآیندهای شیمیایی، تصفیه فاضلاب، دوز و سیستم های آب صنعتی، محیط ممکن است به سطوح فلزی محافظت نشده حمله کند. یک شیر چک پلاستیکی که به درستی انتخاب شده باشد می تواند مسیر جریانی مقاوم در برابر خوردگی را فراهم کند و در عین حال با مواد لوله ها و اتصالات اطراف مطابقت داشته باشد.
عبارت Plastic شیر چک به این معنا نیست که هر جزء داخلی از یک پلاستیک ساخته شده است. این شیر ممکن است شامل یک مهر و موم الاستومری، یک عنصر آببندی PTFE، یک فنر فلزی یا پلیمری، یک راهنمای تقویتشده یا یک عنصر بستهکننده ساخته شده از مواد ترموپلاستیک دیگر باشد.
بنابراین، هر جزء خیس شده باید از نظر سازگاری شیمیایی بررسی شود. بدنه دریچه ممکن است در برابر مواد شیمیایی مقاومت کند در حالی که آب بندی، فنر یا راهنما مقاومت نمی کند. انتخاب باید بر اساس مونتاژ کامل سوپاپ باشد تا مواد بدنه به تنهایی.
در سال 2006، Ningbo Baodi Plastic Valve Co., Ltd. خط تولید خود را برای پوشش لولهها و اتصالات پلاستیکی صنعتی گسترش داد و به یکی از شرکتهای اولیه داخلی تبدیل شد که CPVC را در شیرهای لولهکشی درجه صنعتی اعمال کرد. این محدوده محصول در سطح سیستم به جای اینکه به عنوان یک قطعه جدا شده در نظر گرفته شود، اجازه می دهد که یک شیر بازرسی پلاستیکی همراه با اجزای لوله کشی سازگار انتخاب شود.
شیر چک چگونه کار می کند؟
جریان رو به جلو و عمل باز کردن
A شیر چک زمانی باز می شود که نیروی ایجاد شده توسط فشار دیفرانسیل رو به جلو بیشتر از نیروهایی شود که عنصر بسته شدن را روی صندلی سوپاپ نگه می دارند.
فشار بالادست افزایش می یابد: فشار روی ناحیه موثر دیسک، توپ، پیستون یا دیافراگم شروع می شود.
نیروی باز شدن افزایش می یابد: نیروی تولید شده توسط فشار شروع به غلبه بر گرانش، نیروی فنر، اصطکاک آب بندی و وزن عنصر بسته می کند.
عنصر بسته شدن حرکت می کند: دیسک، توپ، پیستون یا دیافراگم از نشیمنگاه سوپاپ جدا می شود.
گذر جریان گسترش می یابد: با افزایش سرعت جریان و فشار دیفرانسیل، عنصر بستهکننده معمولاً از صندلی دورتر میشود.
یک شیر چک ممکن است در شرایط کم جریان فقط کمی باز شود. باز شدن جزئی می تواند حرکت ناپایدار را در زمانی که جریان به طور مکرر در اطراف حداقل نیاز باز شدن بالا و پایین می رود ایجاد کند.
هندسه داخلی یک دریچه بازرسی پلاستیکی بر روان بودن این حرکت تأثیر می گذارد. گذرگاههای جریانی که خیلی باریک یا نامناسب هستند میتوانند مقاومت غیرضروری ایجاد کنند. Ningbo Baodi Plastic Valve Co., Ltd. دریچه های پلاستیکی صنعتی را برای بسیاری از سیستم های شیمیایی و آب طراحی کرده است که در آن قالب گیری دقیق و ابعاد داخلی کنترل شده به حفظ حرکت قابل تکرار شیر کمک می کند.
جریان معکوس و بسته شدن خودکار
هنگامی که جریان رو به جلو کاهش می یابد، نیروی باز نگه داشتن شیر نیز کاهش می یابد. جاذبه، یک فنر برگشتی یا فشار پایین دست، سپس عنصر بسته کننده را به سمت صندلی حرکت می دهد.
دریچه باید قبل از ایجاد یک سرعت معکوس بزرگ بسته شود. اگر عنصر بستهکننده خیلی آهسته حرکت کند، ممکن است مایع قبل از رسیدن شیر به صندلی شروع به حرکت به سمت عقب کند. بسته شدن نهایی می تواند سر و صدا، لرزش یا چکش آب ایجاد کند.
یک سوپاپ بازدارنده فنری معمولاً سریعتر از یک طرح نوسان وابسته به گرانش بسته می شود زیرا به محض کاهش فشار به جلو، فنر شروع به فشار دادن عنصر بسته کننده به سمت صندلی می کند.
فشار دیفرانسیل
یک شیر چک به جای فشار فقط در یک طرف به اختلاف فشار پاسخ می دهد. اگر فشار خروجی تقریباً به همان اندازه بالا باشد، فشار ورودی بالا تضمین نمی کند که شیر باز شود.
به عنوان مثال، هنگامی که فشار بالادست 4.0 بار و فشار پایین دست 3.9 بار است، فشار دیفرانسیل موثر تنها 0.1 بار است. باز شدن شیر چک بستگی به فشار ترک خوردگی، وزن عنصر بسته شدن، نیروی فنر و موقعیت نصب آن دارد.
این امر به ویژه در سیستم های کم فشار بسیار مهم است. یک شیر چک پلاستیکی ممکن است ظرفیت فشار ساختاری کافی داشته باشد اما اگر اختلاف فشار موجود خیلی کم باشد باز هم به طور کامل باز نمی شود.
چرا شیر چک ممکن است فورا بسته نشود؟
عنصر بسته کننده جرم فیزیکی دارد و قبل از رسیدن به صندلی باید مسافت مشخصی را طی کند. اینرسی سیال ممکن است در طول این دوره سفر به حرکت محیط به جلو یا عقب ادامه دهد.
طول خط لوله، سرعت جریان، سرعت خاموش شدن پمپ، جهت گیری سوپاپ و حرکت عنصر بسته شدن همگی بر زمان بسته شدن تأثیر می گذارند. یک مسیر سفر طولانیتر میتواند جریان معکوس بیشتری را قبل از آببندی ایجاد کند.
فشار ترک خوردگی در شیر چک چیست؟
تعریف فشار ترک خوردگی
فشار ترک خوردگی حداقل فشار دیفرانسیل مورد نیاز برای دور شدن عنصر بسته کننده از صندلی است. این همان فشار باز شدن کامل، فشار کاری یا حداکثر فشار مجاز نیست.
یک شیر چک ممکن است در فشار ترک اعلام شده خود شروع به باز شدن کند، اما همچنان تنها یک گذر جریان کوچک را ایجاد می کند. فشار دیفرانسیل اضافی معمولاً برای جابجایی عنصر بسته و رسیدن به ظرفیت جریان مورد نظر مورد نیاز است.
چرا فشار ترک خوردگی مهم است
فشار ترک به ویژه در سیستم های تغذیه گرانشی، خطوط دوز شیمیایی، سیستم های انتقال فشار کم، تجهیزات اندازه گیری و خطوط لوله با هد محدود در دسترس مهم است.
فشار ترک خوردگی بالا می تواند جریان را کاهش دهد یا از باز شدن شیر در یک سیستم کم فشار جلوگیری کند. فشار ترک خوردگی کم می تواند حساسیت باز شدن را بهبود بخشد، اما وقتی جریان رو به جلو متوقف می شود، عنصر بسته همچنان باید به طور قابل اعتماد به صندلی بازگردد.
استحکام فنر، جهت سوپاپ، وزن عنصر بسته شدن و تماس نشیمنگاه همگی بر پاسخ واقعی باز شدن تأثیر میگذارند. Ningbo Baodi Plastic Valve Co., Ltd. طیف وسیعی از محصولات لولهکشی گرمانرم را تولید میکند و ارزیابی فشار ترک خوردگی همراه با اندازه لوله، تقاضای جریان و فشار سیستم را به جای یک عدد مستقل ممکن میسازد.
مقایسه فشار ترک خوردگی و فشار سیستم
| پارامتر | فشار ترک خوردگی | فشار کاری | حداکثر فشار مجاز |
| تعریف | فشار دیفرانسیل برای شروع باز شدن لازم است | فشار نرمال سیستم در حین کار | بالاترین فشار سازه ای مجاز در شرایط اعلام شده |
| هدف اصلی | حساسیت باز شدن را تعیین می کند | شرایط عملیاتی واقعی را شرح می دهد | مرز فشار ایمن را مشخص می کند |
| رابطه با جریان | به شدت بر عملکرد جریان کم تأثیر می گذارد | بر جریان سیستم و عملکرد تجهیزات تأثیر می گذارد | به طور مستقیم ظرفیت جریان را نشان نمی دهد |
| تأثیر جهت نصب | ممکن است به طور قابل توجهی تغییر کند | بستگی به ترتیب سیستم دارد | به طور معمول با ساختار محصول و دما تعریف می شود |
| نگرانی اصلی انتخاب | ممکن است دریچه در فشار کم باز نشود | سیستم باید به طور پیوسته کار کند | از حد اعلام شده نباید تجاوز شود |
انواع رایج شیر چک

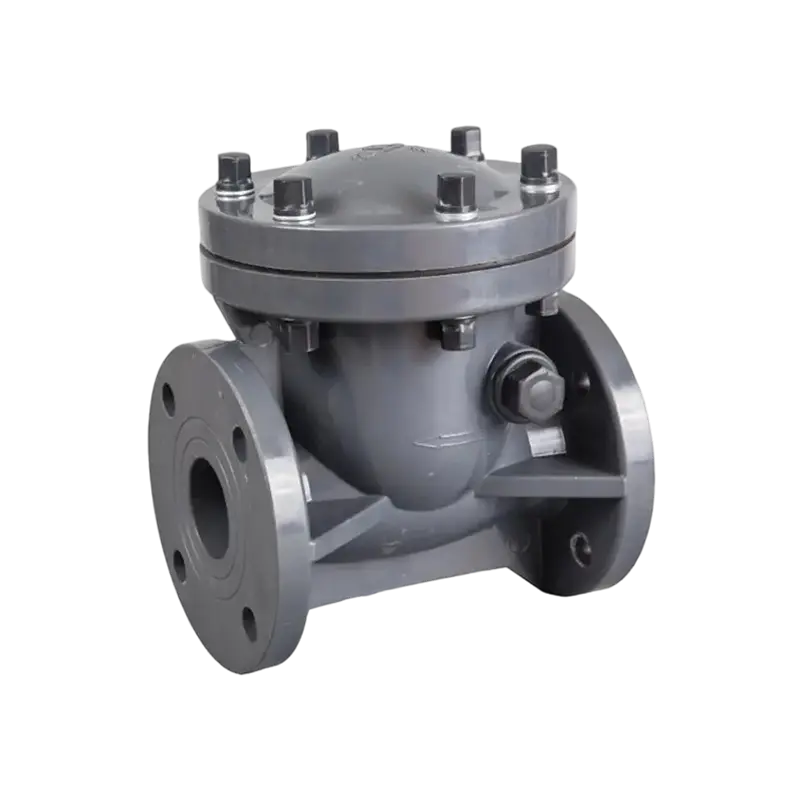

سوپاپ چک تاب
یک سوپاپ چک سوئینگ از یک دیسک لولایی استفاده می کند که در طول جریان رو به جلو از صندلی دور می شود. هنگامی که جریان کاهش می یابد یا معکوس می شود، دیسک به سمت حالت بسته حرکت می کند.
مسیر جریان نسبتا باز آن می تواند افت فشار کمتری را نسبت به برخی از طرح های هدایت شونده فراهم کند. معمولاً در خطوط لوله آب و فرآیندهای عمومی استفاده می شود.
محدودیت اصلی فاصله سفر دیسک است. یک ضربه طولانی بسته شدن می تواند اجازه دهد تا سرعت معکوس قبل از بسته شدن ایجاد شود، که ممکن است به چکش آب کمک کند.
موقعیت نصب نیز باید به نیروی جاذبه اجازه دهد تا دیسک را به درستی بازگرداند. یک طرح تاب که برای سرویس افقی در نظر گرفته شده است ممکن است وقتی در جهت عمودی نامناسب نصب شود، به درستی عمل نکند.
دریچه چک توپ
دریچه چک توپ از یک توپ با حرکت آزاد یا هدایت شونده به عنوان عنصر بسته شدن استفاده می کند. جریان رو به جلو توپ را از صندلی دور می کند، در حالی که فشار معکوس آن را به موقعیت آب بندی باز می گرداند.
طرح های توپ می توانند در سیستم های فاضلاب، انتقال مواد شیمیایی و دوز مفید باشند. ساختار داخلی آنها ممکن است مواد جامد معلق خاصی را بهتر از گذرگاه های هدایت شونده باریک تحمل کند.
یک شیر بازرسی پلاستیکی با یک عنصر بستهکننده توپی هنوز باید از نظر رسوب، کریستالیزاسیون و ویسکوزیته سیال ارزیابی شود. اگر محیط باعث چسبیدن توپ به داخل محفظه شود، باز و بسته شدن عادی تحت تأثیر قرار می گیرد.
تجربه طولانی تولید Ningbo Baodi Plastic Valve Co., Ltd. در شیرهای شیمیایی ترموپلاستیک مربوط به هندسه محفظه توپ است زیرا شیر باید بدون ایجاد فضای مرده بیش از حد امکان حرکت توپ را آزاد کند.
شیر چک بالابر
شیر چک بالابر از یک دیسک یا پیستون هدایتشونده استفاده میکند که در یک جهت خطی به دور از صندلی حرکت میکند.
این حرکت کنترل شده می تواند نشستن دقیق را فراهم کند، اما مسیر جریان داخلی اغلب جهت را تغییر می دهد. بنابراین ممکن است از دست دادن فشار بیشتر از طراحی نوع چرخشی باشد.
شیرهای بالابر معمولاً با سیالات نسبتاً تمیز بهترین عملکرد را دارند. ذرات می توانند وارد ناحیه راهنما شده و حرکت را محدود کنند.
شیر چک فنری
یک سوپاپ چک فنری از یک فنر برای فشار دادن دیسک یا پاپ به سمت موقعیت بسته استفاده می کند.
مزایای اصلی واکنش سریع، بسته شدن کوتاه مدت و انعطاف پذیری بیشتر در جهت نصب است. این ساختار اغلب در نزدیکی پمپ ها، داخل تجهیزات فشرده و در خطوط لوله که جریان ممکن است به سرعت متوقف شود، استفاده می شود.
نگرانی اصلی انتخاب فشار ترک خوردگی است. اگر فنر برای فشار دیفرانسیل موجود بیش از حد قوی باشد، شیر ممکن است فقط تا حدی باز شود یا بسته بماند.
شیر چک دیافراگمی
دریچه چک دیافراگمی از یک غشای انعطاف پذیر به عنوان عنصر متحرک و آب بندی استفاده می کند.
از آنجا که می تواند با قطعات متحرک سفت و سخت کار کند، ممکن است برای سیستم های سیال کم فشار و خورنده مناسب باشد. عملکرد آن به شدت به انعطاف پذیری دیافراگم و مقاومت شیمیایی بستگی دارد.
خم شدن مکرر، دمای بیش از حد یا محیط های ناسازگار می تواند باعث سخت شدن، متورم شدن یا ترک خوردن دیافراگم شود.

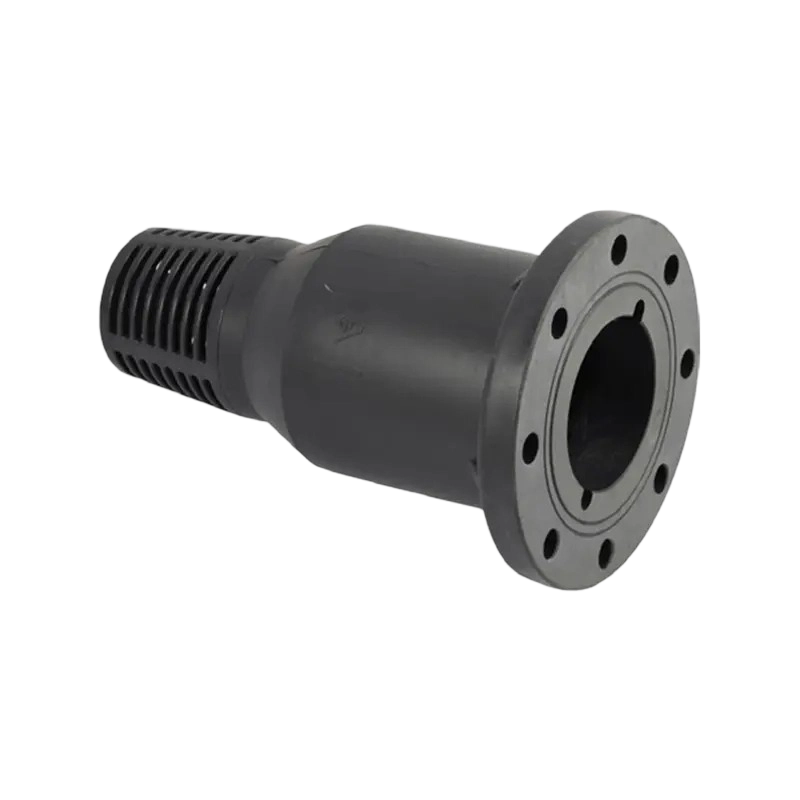

دریچه پا
شیر پایی نوعی از شیر چک است که در انتهای پایین خط مکش پمپ نصب می شود. این به حفظ مایع در داخل لوله مکش پس از توقف پمپ کمک می کند.
بسیاری از دریچه های پایی همچنین دارای یک صافی برای کاهش ورود زباله های بزرگتر هستند. صافی نیاز به ارزیابی کیفیت آب را برطرف نمی کند زیرا ذرات کوچکتر هنوز می توانند به صندلی برسند.
یک شیر پایه باید با توجه به الزامات مکش پمپ انتخاب شود و نباید به عنوان یک جایگزین جهانی برای هر شیر بازرسی پلاستیکی در یک سیستم لوله کشی در نظر گرفته شود.
مقایسه نوع شیر
| شیر چک Type | عنصر بستن | مزیت اصلی | محدودیت اصلی | برنامه معمولی |
| سوپاپ چک تاب | دیسک لولایی | مقاومت جریان نسبتا کم | بسته شدن طولانیتر سفر ممکن است خطر سقوط آب را افزایش دهد | خطوط لوله آب و فرآیند عمومی |
| دریچه چک توپ | توپ متحرک | حرکت ساده و تحمل برای برخی از جامدات معلق | در صورت ایجاد رسوب یا تبلور، ممکن است توپ بچسبد | دوز مواد شیمیایی، فاضلاب و خطوط انتقال |
| شیر چک بالابر | دیسک یا پیستون هدایت شونده | حرکت کنترل شده و صندلی مشخص | افت فشار بیشتر و حساسیت به آلودگی | سیالات تمیز و سیستم های فرآیندی |
| شیر چک فنری | دیسک یا پاپت با فنر | بسته شدن سریع و نصب انعطاف پذیر | فشار ترک خوردگی بالاتر | تخلیه پمپ و تجهیزات فشرده |
| شیر چک دیافراگمی | دیافراگم انعطاف پذیر | چند جزء متحرک سفت و سخت | عملکرد توسط مواد دیافراگم محدود می شود | سیستم های خورنده-سیال کم فشار |
| دریچه پا | توپ، دیسک یا پاپت | به حفظ پرایم پمپ کمک می کند | نیاز به نصب صحیح خط مکش دارد | سیستم های ورودی پمپ |
هیچ نوع والو تکی برای هر برنامه ای مناسب نیست. انتخاب صحیح به محیط، محدوده جریان، اختلاف فشار، موقعیت نصب، محتوای ذرات، زمان پاسخ مورد نیاز و دسترسی به تعمیر و نگهداری در دسترس بستگی دارد.
Ningbo Baodi Plastic Valve Co., Ltd. طیف گسترده ای از دسته بندی شیرهای پلاستیکی و لوله کشی صنعتی را ارائه می دهد. این پوشش گسترده محصول در مواردی مفید است که بخشهای مختلف یک کارخانه به ساختارهای غیرقابل بازگشت متفاوتی نیاز دارند و در عین حال سازگاری مواد را حفظ میکنند.
مواد دریچه چک پلاستیکی و سازگاری شیمیایی
شیر چک پلاستیک پی وی سی
شیر چک پلاستیک PVC معمولاً در تصفیه آب در دمای محیط، آب صنعتی و خطوط لوله شیمیایی انتخاب شده استفاده می شود.
PVC در برابر بسیاری از اسیدها، محلول های قلیایی و نمک ها مقاومت می کند. نسبتاً سبک است و میتواند از طریق سوکت، اتصال، رزوه یا فلنج به لولههای پی وی سی سازگار متصل شود.
فشار کاری مجاز با افزایش دما کاهش می یابد. بنابراین PVC نباید تنها بر اساس مقاومت شیمیایی انتخاب شود.
شیر چک پلاستیک CPVC
CPVC قابلیت دمای بهبود یافته را در مقایسه با PVC استاندارد در بسیاری از کاربردهای صنعتی فراهم می کند.
دریچه چک پلاستیک CPVC ممکن است در سیستم های آب گرم و خطوط شیمیایی با دمای بالا استفاده شود. مجموعه کامل سوپاپ باید بازنگری شود زیرا سیت، حلقه O و فنر ممکن است محدودیت دمایی پایین تری نسبت به بدنه CPVC داشته باشند.
Ningbo Baodi Plastic Valve Co., Ltd. یکی از اولین شرکت های داخلی بود که از CPVC در شیرهای لوله کشی صنعتی استفاده کرد. این تجربه از انتخاب عملی اجزای CPVC در سیستمهایی پشتیبانی میکند که دما و مقاومت در برابر خوردگی باید با هم در نظر گرفته شوند.
شیر چک پلاستیک PP
PP در برابر بسیاری از اسیدها، قلیاها و ترکیبات فاضلاب صنعتی مقاوم است. این سبک وزن است و به طور گسترده در سیستم های انتقال و تصفیه شیمیایی استفاده می شود.
قابلیت فشار آن تحت تأثیر دما و درجه مواد است. شرایط ضربه در دمای پایین نیز باید در نظر گرفته شود.
شیر چک پلاستیک PVDF
PVDF مقاومت شیمیایی قوی ارائه می دهد و اغلب برای مواد شیمیایی تهاجمی یا سیال با خلوص بالاتر انتخاب می شود.
دریچه بازرسی پلاستیکی PVDF ممکن است در سیستم های تخصصی شیمیایی، الکترونیک و آب فرآیند استفاده شود. سازگاری هنوز به مواد شیمیایی، غلظت و دما بستگی دارد.
مقایسه مواد مهر و موم
| مواد مهر و موم | ویژگی های اصلی | رسانه های معمولی مناسب | ملاحظات مهم |
| EPDM | مقاومت خوب در برابر آب و بسیاری از محلول های قلیایی | تصفیه آب و مواد شیمیایی انتخاب شده | به طور کلی برای روغن های نفتی نامناسب است |
| FKM | مقاومت در برابر بسیاری از روغن ها و مایعات شیمیایی | نفت و سیستم های شیمیایی منتخب | سازگاری باید برای محیط های قلیایی قوی بررسی شود |
| NBR | مقاومت خوب در برابر روغن و هوا | سرویس هوا، روغن و هیدرولیک | مقاومت محدود در برابر برخی از مواد شیمیایی اکسید کننده |
| PTFE | مقاومت شیمیایی گسترده و اصطکاک کم | کاربردهای شیمیایی خورنده | خاصیت ارتجاعی محدود به طراحی صندلی مناسب نیاز دارد |
شیر چک پلاستیک همیشه باید به عنوان یک مجموعه کامل ارزیابی شود. انتخاب یک ماده مناسب بدنه بدون توجه به مهر و موم، فنر یا عنصر بسته شدن می تواند منجر به خرابی زودهنگام شود.
مشخصات مهم شیر چک
اندازه اسمی
اندازه شیر باید با محدوده جریان مورد نیاز مطابقت داشته باشد نه فقط با قطر لوله.
یک شیر چک بزرگ ممکن است در جریان عادی به طور کامل باز نشود. عنصر بسته شدن آن ممکن است در یک موقعیت متوسط ناپایدار باقی بماند و مکرراً به صندلی ضربه بزند.
یک دریچه کم اندازه می تواند سرعت، افت فشار، صدا و فرسایش داخلی را ایجاد کند.
رتبه بندی فشار
درجه بندی فشار باید عملکرد عادی، فشار راه اندازی، فشار خاموش شدن پمپ و نوسانات فشار احتمالی را پوشش دهد.
برای یک شیر چک پلاستیکی، درجه حرارت باید لحاظ شود. درجه فشاری که در دمای مرجع ذکر شده است ممکن است در دمای عملیاتی بالاتر اعمال نشود.
فشار ترک خوردگی
فشار ترک باید به اندازه کافی برای فشار دیفرانسیل سیستم موجود کم باشد اما به اندازه کافی بالا باشد تا از بسته شدن قابل اطمینان پشتیبانی کند.
سیستم های تغذیه گرانشی و کم فشار نیاز به توجه خاصی به این مقدار دارند.
ضریب جریان
Cv یا Kv ظرفیت جریان شیر را توصیف می کند. این بستگی به اندازه گذر داخلی، موقعیت عنصر بسته شدن و درجه باز شدن دارد.
دو محصول Check Valve با اندازه اسمی یکسان ممکن است تلفات فشار متفاوتی داشته باشند زیرا هندسه داخلی آنها متفاوت است.
نشتی معکوس
یک شیر برگشتی جریان معکوس را محدود می کند، اما هر شیری نشتی صفر مطلق را تضمین نمی کند.
نشتی معکوس تحت تأثیر مواد صندلی، وضعیت سطح، فشار برگشتی، ذرات، دما و نیروی بسته شدن است.
کاربردهایی که شامل محیط های خطرناک، با خلوص بالا یا حساس به آلودگی هستند، باید قبل از انتخاب دریچه، یک نیاز نشتی قابل قبول را مشخص کنند.
موقعیت نصب
برخی از شیرها فقط برای خطوط لوله افقی طراحی شده اند. برخی دیگر جریان عمودی رو به بالا را امکان پذیر می کنند. برخی از سازههای فنری ممکن است چندین جهت را اجازه دهند.
محل نصب مجاز باید برای طراحی واقعی دریچه بازرسی پلاستیکی تأیید شود.
افت فشار و اندازه گیری صحیح شیر چک
چرا افت فشار رخ می دهد
افت فشار به این دلیل رخ می دهد که سیال باید عنصر بسته کننده را از صندلی دور کند و از هندسه شیر داخلی عبور کند.
منابع اصلی مقاومت عبارتند از نیروی فنر، وزن عنصر بسته شدن، کاهش سطح داخلی، تغییرات جهت جریان، آشفتگی و باز شدن ناقص.
مشکلات ناشی از بزرگ کردن
بزرگ کردن یک خطای رایج در انتخاب شیر چک است. اگر شیر برای جریان واقعی بیش از حد بزرگ باشد، دیسک یا توپ ممکن است فقط تا حدی باز بماند.
حرکت مکرر میتواند باعث ایجاد صدا، صدا و سایش سریع صندلی، لولا، فنر یا راهنما شود.
مشکلات ناشی از کوچک کردن
یک سوپاپ کم اندازه سرعت بالا و افت فشار بیش از حد ایجاد می کند. این می تواند مصرف انرژی پمپ را افزایش دهد و صدا، فرسایش و جریان ناپایدار ایجاد کند.
هنگامی که محیط حاوی ذرات باشد، سرعت بیش از حد ممکن است سایش عنصر بسته و نشیمنگاه را تسریع کند.
روش اندازه گیری توصیه شده
یک انتخاب مطمئن باید دبی حداقل، معمولی و حداکثر را بررسی کند. قطر لوله به تنهایی نشان نمیدهد که آیا عنصر بستهکننده در طول عملیات عادی پایدار میماند یا خیر.
شرکت Ningbo Baodi Plastic Valve Co., Ltd. به ده ها هزار شرکت در بازارهای داخلی و بین المللی خدمت کرده است. این تجربه کاربردی گسترده نشان میدهد که چرا اندازهگیری دریچه بازرسی پلاستیکی باید بر اساس دادههای عملیاتی باشد تا اندازه اتصال به تنهایی.
نحوه انتخاب شیر چک پلاستیکی مناسب
رسانه فرآیند را شناسایی کنید
نام دقیق سیال، غلظت، ویسکوزیته، دما و محتوای ذرات جامد را ثبت کنید.
همچنین تعیین اینکه آیا محیط می تواند متبلور شود، ته نشین شود، سخت شود، پلیمریزه شود، رسوب کند یا باعث تورم الاستومر شود، ضروری است.
اگر رسوبات مانع از حرکت آزادانه عنصر بسته شوند، یک دریچه بازرسی پلاستیکی سازگار با مواد شیمیایی همچنان ممکن است خراب شود.
فشار و دما را تأیید کنید
عملکرد عادی، راه اندازی، خاموش شدن، تمیز کردن و شرایط اضطراری را بررسی کنید.
برای شیرهای ترموپلاستیک، فشار مجاز با افزایش دما کاهش می یابد. کاهش فشار و دما باید برای بدنه شیر و تمام مواد داخلی تأیید شود.
گواهینامه های ISO 9001، ISO 14001 و ISO 45001 به دست آمده توسط Ningbo Baodi Plastic Valve Co., Ltd. منعکس کننده سیستم های مدیریت کیفیت کنترل شده، محیطی و بهداشت حرفه ای است. انتخاب میدان همچنان باید بر اساس شرایط فشار و دمای خاص هر پروژه باشد.
ساختار شیر چک را انتخاب کنید
طراحی نوسان ممکن است در جایی که مقاومت جریان کم مهم است مناسب باشد.
در جایی که نیاز به بسته شدن سریع است، ممکن است طراحی فنری ترجیح داده شود.
ممکن است یک دریچه بازرسی پلاستیکی توپی برای کاربردهای معینی از فاضلاب یا مواد شیمیایی در نظر گرفته شود.
طراحی دیافراگم ممکن است مناسب رسانه های خورنده کم فشار انتخابی باشد.
فشار ترک خوردگی را بررسی کنید
فشار پمپ، سر مایع یا فشار منبع باید برای باز کردن شیر کافی باشد.
سیستم های دوز فشار پایین نباید از شیر چک با فشار ترک بیش از حد استفاده کنند.
جهت نصب را تأیید کنید
فلش جریان باید با جهت معمولی سیال هماهنگ باشد.
موقعیت نصب نیز باید بررسی شود. دریچه ای که برای جریان عمودی رو به بالا تایید شده است ممکن است تحت جریان رو به پایین عمودی به درستی عمل نکند.
اتصال لوله را مطابقت دهید
یک شیر چک پلاستیکی ممکن است از اتصالات سوکت، رزوه ای، اتصال، فلنجی یا اتصالات مناسب از نوع فیوژن استفاده کند.
مواد اتصال، استاندارد و ابعاد باید با لوله های اطراف مطابقت داشته باشد.
Ningbo Baodi Plastic Valve Co., Ltd. دریچههای پلاستیکی صنعتی، لولهها و اتصالات را در طیف گستردهای از دستهها تولید میکند و به کاربران کمک میکند تا استانداردهای اتصال ثابت را در سراسر سیستم لولهکشی گرمانرم حفظ کنند.
نظافت و نگهداری را در نظر بگیرید
برای سیالاتی که متبلور می شوند یا حاوی مواد جامد هستند، یک اتصال قابل سرویس یا ساختار فلنجی ممکن است بازرسی و تمیز کردن را ساده کند.
نصب باید فضای کافی برای برداشتن شیر بدون وارد کردن فشار بیش از حد به لولههای مجاور فراهم کند.
دستورالعمل های نصب شیر را بررسی کنید
فلش جریان را تأیید کنید
فلش روی بدنه شیر چک باید در جهت جریان معمولی مورد نظر باشد.
نصب سوپاپ به عقب می تواند جریان مورد نیاز را متوقف کند، بار پمپ را افزایش دهد و تجهیزات بالادست را بدون حفاظت جریان برگشتی باقی بگذارد.
خط لوله را تمیز کنید
شن و ماسه، تراشه های پلاستیکی، درزگیر، بقایای جوش و سایر زباله ها باید قبل از نصب حذف شوند.
ذرات خارجی می توانند بین نشیمنگاه و المنت بسته شونده گیر کرده و بلافاصله پس از راه اندازی باعث نشت معکوس شوند.
جهت گیری مورد نیاز را دنبال کنید
یک سوپاپ چک چرخشی برای بسته شدن اغلب به نیروی جاذبه بستگی دارد. دریچه های توپی و بالابر نیز ممکن است الزامات جهت گیری خاصی داشته باشند.
برای نصب عمودی، تأیید کنید که جهت سیال مورد نظر به سمت بالا یا پایین است.
در جایی که عملی است جریان پایدار را ارائه دهید
جریان متلاطم نزدیک پمپ، زانویی یا اتصال انشعاب می تواند باعث حرکت ناپایدار عنصر بسته شود.
در صورت لزوم، یک بخش لوله مستقیم مناسب می تواند صدای پچ پچ و سایش ناهموار را کاهش دهد.
از خط لوله حمایت کنید
یک شیر چک پلاستیکی نباید وزن لوله، بار خمشی یا تنش انبساط حرارتی زیادی را تحمل کند.
شیرهای بزرگ و قطعات سنگین مجاور ممکن است نیاز به تکیه گاه مستقل داشته باشند.
از نیروی اتصال بیش از حد خودداری کنید
اتصالات پلاستیکی رزوه دار نباید بیش از حد سفت شوند. گشتاور بیش از حد می تواند بدنه سوپاپ را ترک یا منحرف کند.
پیچ های فلنج باید به تدریج و به طور یکنواخت سفت شوند. انتهای اتصال باید در یک راستا باقی بماند تا مهر و موم جابجا نشود.
طیف محصولات Ningbo Baodi Plastic Valve Co., Ltd. شامل قطعات لولهکشی پلاستیکی منطبق است که میتواند به کاهش اتصال و عدم تطابق ابعادی در حین نصب کمک کند.
مشکلات رایج و عیب یابی شیر چک
سوپاپ باز نمی شود
علل احتمالی: فشار دیفرانسیل ناکافی، نیروی بیش از حد فنر، جهت گیری نادرست، رسوبات داخلی یا یک سوپاپ بزرگ.
دریچه بازرسی پلاستیکی که در سیستم تغذیه گرانشی استفاده می شود ممکن است بسته بماند اگر سر مایع موجود کمتر از فشار ترک خوردگی آن باشد.
نشتی معکوس
علل احتمالی: ذرات روی صندلی، سطوح آب بندی آسیب دیده، حمله شیمیایی، اعوجاج بدن یا بسته شدن ناقص.
قبل از بازرسی سیستم باید ایزوله، کاهش فشار و تخلیه شود.
پچ پچ کردن
پچ پچ کردن is repeated movement of the closing element between partially open and nearly closed positions.
علل شایع: جریان کم، دریچه های بزرگ، تخلیه پمپ ضربانی، فشار یا آشفتگی ناپایدار.
پچ پچ مداوم می تواند به راهنماها، لولاها، فنرها و صندلی ها آسیب برساند.
صدای بسته شدن بلند
یک ضربه بلند ممکن است نشان دهنده بسته شدن سریع پس از ایجاد سرعت معکوس باشد.
شرایط خاموشی پمپ، نوع شیر، محل نصب و مسیر بسته شدن باید بررسی شود.
بدنه پلاستیکی یا نشتی اتصال
نشتی در اطراف بدنه یا اتصال دریچه بازرسی پلاستیکی ممکن است ناشی از سفت شدن بیش از حد، جابجایی آب بندی، دمای بیش از حد، ناهماهنگی لوله یا وزن غیرقابل پشتیبانی باشد.
Ningbo Baodi Plastic Valve Co., Ltd. بیش از 40 سال تجربه دریچه های پلاستیکی صنعتی دارد. در کاربردهای میدانی، قابلیت اطمینان طولانی مدت نه تنها به کیفیت ساخت بستگی دارد، بلکه به نصب و کارکرد صحیح در محدوده های مشخص نیز بستگی دارد.
کاربردهای معمولی دریچه چک پلاستیکی
سیستم های دوز شیمیایی
یک شیر بازرسی پلاستیکی به جلوگیری از جریان برگشت مایع فرآیند به پمپ دوز یا خط ذخیره مواد شیمیایی کمک می کند.
فشار ترک خوردگی کم، سازگاری شیمیایی و بسته شدن مطمئن در این سیستم ها مهم است.
تصفیه آب
شیرهای چک در سیستم های فیلتراسیون، گردش خون، افزودن مواد شیمیایی و شستشوی معکوس استفاده می شود.
مواد ترموپلاستیک می توانند خوردگی را در خطوط لوله ای که آب تصفیه شده و محلول های شیمیایی را حمل می کنند کاهش دهند.
خطوط تخلیه پمپ
یک شیر چک نصب شده در یک خط تخلیه پمپ به محدود کردن جریان معکوس پس از توقف پمپ کمک می کند.
این می تواند چرخش معکوس پمپ، زهکشی لوله و تغییرات فشار ناخواسته را کاهش دهد.
سیستم های فاضلاب
برای سیالات حاوی جامدات معلق می توان از طرح های توپی یا سایر طرح های مناسب شیر چک استفاده کرد.
گذرگاه داخلی باید انسداد را به حداقل برساند و اجازه تمیز کردن عملی را بدهد.
ذخیره سازی و انتقال مواد شیمیایی
یک شیر بازرسی پلاستیکی ممکن است از بازگشت مایع به سمت مخزن، پمپ انتقال یا بخش فرآیند بالادست جلوگیری کند.
انتخاب مواد باید هم ماده شیمیایی ذخیره شده و هم هر مایع تمیزکننده استفاده شده در سیستم را در نظر بگیرد.
آبیاری و آبزی پروری
دریچه های چک پلاستیکی برای حفظ فشار خط لوله، محافظت از پمپ ها و کاهش برگشت جریان در سیستم های توزیع آب استفاده می شود.
شرکت Ningbo Baodi Plastic Valve Co. Ltd. محصولات شیر ترموپلاستیک صنعتی و لوله کشی را به بیش از 60 کشور صادر می کند و از کاربردهای مختلف از پردازش شیمیایی گرفته تا کنترل آب و سیالات کشاورزی پشتیبانی می کند.
سوالات متداول در مورد شیر چک و شیر چک پلاستیک
آیا شیر چک می تواند جریان معکوس را به طور کامل متوقف کند؟
یک شیر چک مناسب می تواند جریان معکوس را تا حد زیادی محدود کند، اما نشتی واقعی به طراحی صندلی، فشار پشت، وضعیت سطح و وجود ذرات بستگی دارد.
در مواردی که نشتی بسیار کم مورد نیاز است، عملکرد نشتی مشخص شده باید تایید شود.
آیا شیر چک به کار دستی نیاز دارد؟
خیر. یک شیر چک معمولاً در پاسخ به فشار تفاضلی و جهت جریان به طور خودکار باز و بسته می شود.
آیا می توان یک سوپاپ پلاستیکی را به صورت عمودی نصب کرد؟
برخی از طرح ها اجازه نصب عمودی را می دهند، اما جهت جریان باید تایید شود. یک شیر مناسب برای جریان عمودی رو به بالا ممکن است در جریان رو به پایین به درستی کار نکند.
چرا شیر چک باز نمی شود؟
شایع ترین علل فشار دیفرانسیل ناکافی، فشار ترک بیش از حد، جهت نصب نادرست، رسوبات داخلی و یک شیر بزرگ است.
تفاوت بین فشار ترک خوردگی و فشار برگشتی چیست؟
فشار ترک، فشار دیفرانسیل رو به جلو مورد نیاز برای شروع باز کردن شیر است.
فشار برگشتی فشاری است که از سمت پایین دست وارد می شود و تمایل دارد شیر را بسته نگه دارد یا فشار دهد.
آیا می توان شیر چک را مستقیماً بعد از پمپ نصب کرد؟
در سیستم های تخلیه پمپ معمولاً یک شیر چک نصب می شود. با این حال، جریان بسیار متلاطم بلافاصله پس از پمپ یا زانو ممکن است بر پایداری عنصر بسته شدن تأثیر بگذارد.
الزامات نصب برای شیر انتخاب شده باید رعایت شود.
شیر چک پلاستیکی چقدر دوام می آورد؟
عمر مفید به سازگاری شیمیایی، دما، سرعت جریان، نوسان فشار، محتوای ذرات، فرکانس عملیاتی و کیفیت نصب بستگی دارد.
دریچه ای که در آب تمیز استفاده می شود ممکن است بسیار طولانی تر از همان ساختاری که با مواد شیمیایی ساینده یا کریستال کننده استفاده می شود، کار کند.
چگونه می توان نشتی معکوس را کاهش داد؟
نشتی معکوس را می توان با انتخاب نوع و اندازه صحیح شیر، تمیز کردن خط لوله، نصب شیر در جهت مناسب و انتخاب مواد آب بندی سازگار کاهش داد.
بازرسی دوره ای صندلی و عنصر بسته شدن نیز می تواند به شناسایی سایش یا رسوبات قبل از جدی شدن نشتی کمک کند.
چه اطلاعاتی هنگام انتخاب یک شیر چک پلاستیکی مورد نیاز است؟
اطلاعات مورد نیاز شامل اندازه اسمی، حداقل دبی، دبی معمولی، حداکثر دبی، فشار ترک خوردگی، فشار عملیاتی، فشار برگشتی، دما، ترکیب متوسط، غلظت شیمیایی، محتوای ذرات، مواد بدنه، مواد آب بندی، نوع اتصال و جهت نصب می باشد.
ارائه اطلاعات عملیاتی کامل اجازه می دهد تا شیر چک یا شیر بازرسی پلاستیکی به جای اینکه فقط با قطر لوله انتخاب شود، با شرایط واقعی سیستم مطابقت داشته باشد.
این شیر از نوع بازوی چرخشی است، مقاومت کمی در برابر جریان می دهد. برای نگهداری SWING CHECK VALVE، فقط درب کاپوت باید برداشته شود...

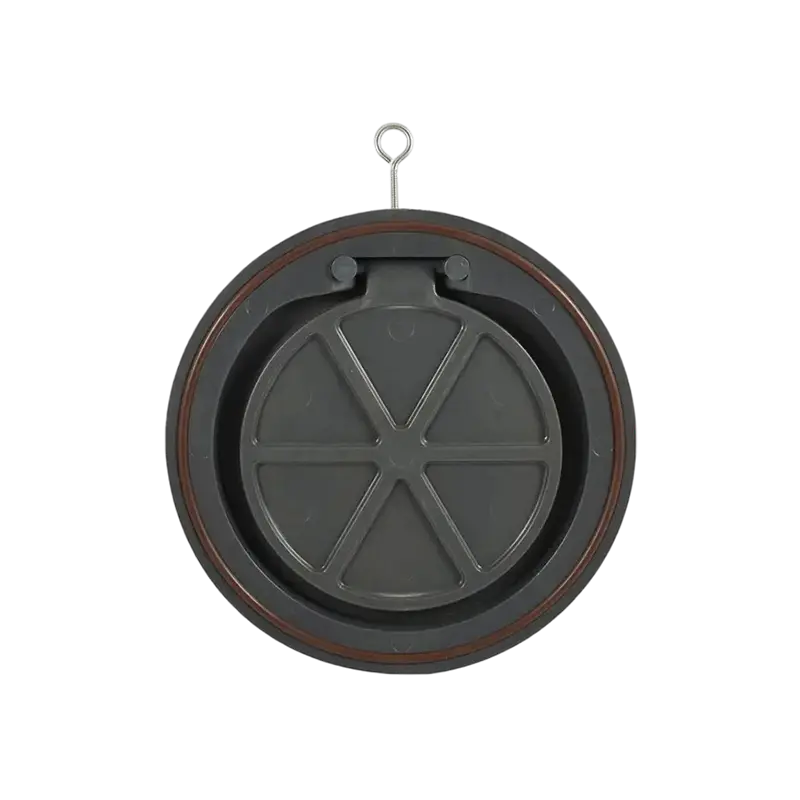

طول کوتاه چهره به چهره و نصب آسان. مقاومت در برابر خوردگی بالا، سبک و مقرون به صرفه. UPVC، CPVC وافر وافر کاملاً باز زاویه...
طراحی توپ کاملاً کروی، هنگامی که محیط حاوی ذرات باشد، دریچه به راحتی مسدود نمی شود. توپ PTFE موجود است که آب بندی عالی و مقاومت ...
BALL CHECK به قدری جمع و جور و سبک هستند که می توان آن ها را در فضای محدودی نصب کرد. نگهداری از آنها نیز به دلیل حداقل قطعات داخلی آسا...
طراحی توپ کاملاً کروی، هنگامی که محیط حاوی ذرات باشد، شیر به راحتی مسدود نمی شود. طراحی ساختاری منحصر به فرد مقاومت جریان شیر را...
BALL CHECK به قدری جمع و جور و سبک هستند که می توان آن ها را در فضای محدودی نصب کرد. نگهداری از آنها نیز به دلیل حداقل قطعات داخلی آسا...
