شیر توپی دستی

صفحه اصلی / محصولات / شیر دستی / شیر توپی دستی / سوپاپ توپ یونیون واقعی

قبلی:شیر توپی سه طرفه (عمودی) بعدی:شیر توپی سه تکه

قطعات و مواد
ابعاد و مشخصات
توضیحات
گزینه‌ها
سوالات متداول
تماس با ما

خیر

قطعات

مواد

مفاصل

PPH، UPVC، CPVC، PVDF، FRPP، PE

مهره اتحادیه

PPH، UPVC، CPVC، PVDF، FRPP

بدن

PPH، UPVC، CPVC، PVDF، FRPP

مهر و موم صندلی

EPDM/FPM/FFKM PTFE

توپ

PPH، UPVC، CPVC، PVDF، FRPP

دوشاخه داخلی

PPH، UPVC، CPVC، PVDF، FRPP

ساقه

PPH، UPVC، CPVC، PVDF، FRPP

دسته

ABS، PPG

ساقه O-ring

EPDM، FPM، FFKM

O-ring

EPDM، FPM، FFKM

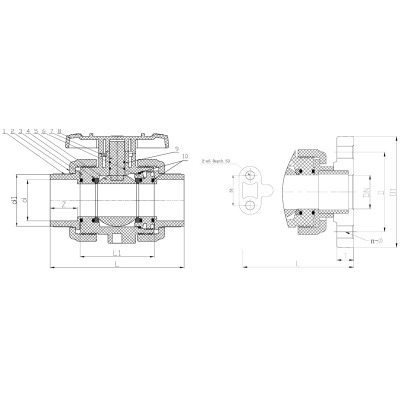

جدول ابعاد (mm)

HG/DIN

DN	L1	انتهای سوکت					انتهای لب به لب
		UPVC، CPVC			PPH، PVDF (جوش داده شده)		PE، PPH
		d	Z	L #	d	L #	d1	d	L
									کوتاه	طولانی
15	62	20	16	100	19.3	96	20	15.5	147	199
20	69	25	18.5	117	24.1	110	25	20.2	167	220
25	76	32	22	130	31	121	32	25.2	186	228
32	85	40	26	149	39	136	40	32.6	198	249
40	92	50	31	166	49	149	50	40.4	213	274
50	113	63	37.5	201	61.9	178	63	51.4	239	333
65	135	75	51	265	73.7	235	75	61.6	284	\
80	154	90	52	295	88.5	268	90	73.8	322	\
100	175	110	60	330	108.3	302	110	90	359	\

DN	s1	фs	s3	انتهای موضوع		انتهای فلنج دار
				d	L (#)	D	n	ф	L
									UPVC، CPVC		PPH، PVDF
				HG/DIN					BAODI	DIN	BAODI	DIN
15	19	7.3/M8*M5	11	Rc1/2	108	65	4	14	140	130	136	130
20	19	7.3/M8*M5	11	Rc3/4	125	75	4	14	159	150	152	150
25	19	7.3/M8*M5	11	Rc1	138	85	4	14	186	160	177	160
32	30	9/M10*M6	15	Rc1-1/4	160	100	4	18	217	180	204	180
40	30	9/M10*M6	15	Rc1-1/2	177	110	4	18	244	200	227	200
50	30	9/M10*M6	15	Rc2	206	125	4	18	292	230	269	230
65	\	\	\	\	\	145	4	18	368	\	338	\
80	\	\	\	\	\	160	8	18	417	\	390	\
100	\	\	\	\	\	180	8	18	474	\	446	\

ANSI/JIS

DN	L1	s1	фs	s3	انتهای سوکت
					UPVC، CPVC				PPH، PVDF (جوش داده شده)
					d		Z	L	d		L
					ANSI	JIS			ANSI	JIS
15	62	19	7.3/M8*M5	11	21.3	22	18	108	20.7	20.7	107
20	69	19	7.3/M8*M5	11	26.7	26	22	125	26	25	124
25	76	19	7.3/M8*M5	11	33.4	32	27	138	32.6	31	137
32	85	30	9/M10*M6	15	42.2	38	30	160	41.2	37	158
40	92	30	9/M10*M6	15	48.3	48	35	177	47	47	175
50	113	30	9/M10*M6	15	60.3	60	40	206	59	59	204
65	135	\	\	\	73	76	51	265	72	73.7	235
80	154	\	\	\	88.9	89	52	295	88	88	268
100	175	\	\	\	114.3	114	60	330	112.3	112.3	302

DN	انتهای موضوع			انتهای فلنج دار
	d		L (#)	D		n		ф		L
										UPVC، CPVC	PPH، PVDF
	ANSI	JIS		ANSI	JIS	ANSI	JIS	ANSI	JIS	BAODI	BAODI
15	NPT1/2	PT1/2	108	60	70	4	4	16	15	148	147
20	NPT3/4	PT3/4	125	70	75	4	4	16	15	165	164
25	NPT1	PT1	138	79	90	4	4	16	15	178	177
32	NPT1-1/4	PT1-1/4	160	89	100	4	4	16	19	200	198
40	NPT1-1/2	PT1-1/2	177	98	105	4	4	16	19	217	215
50	NPT2	PT2	206	121	120	4	4	19	19	246	244
65	\	\	\	140	140	4	4	19	19	305	275
80	\	\	\	152	150	4	8	19	19	335	308
100	\	\	\	190	175	8	8	19	19	370	342

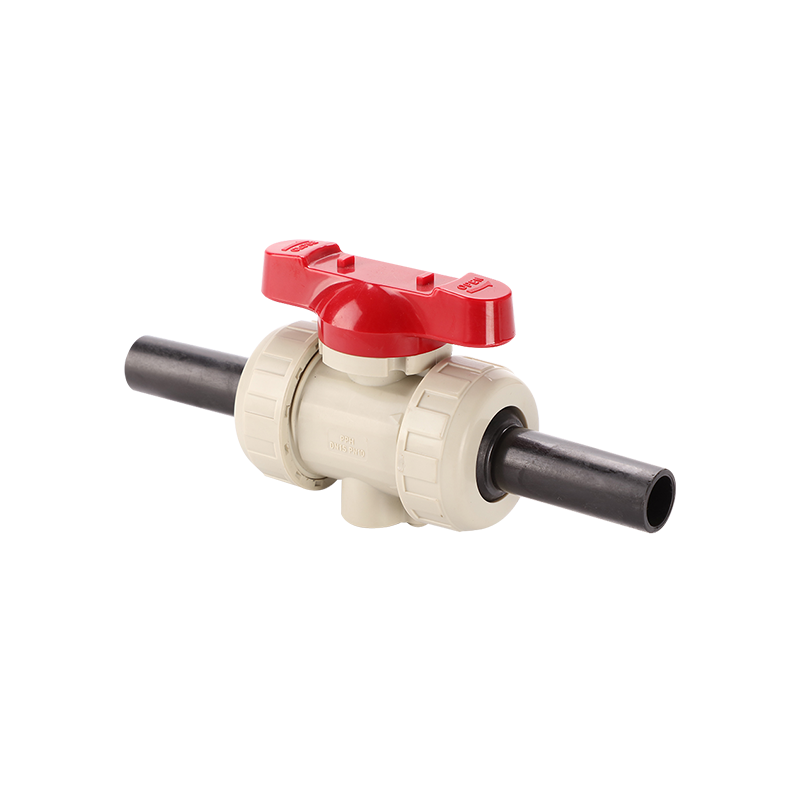

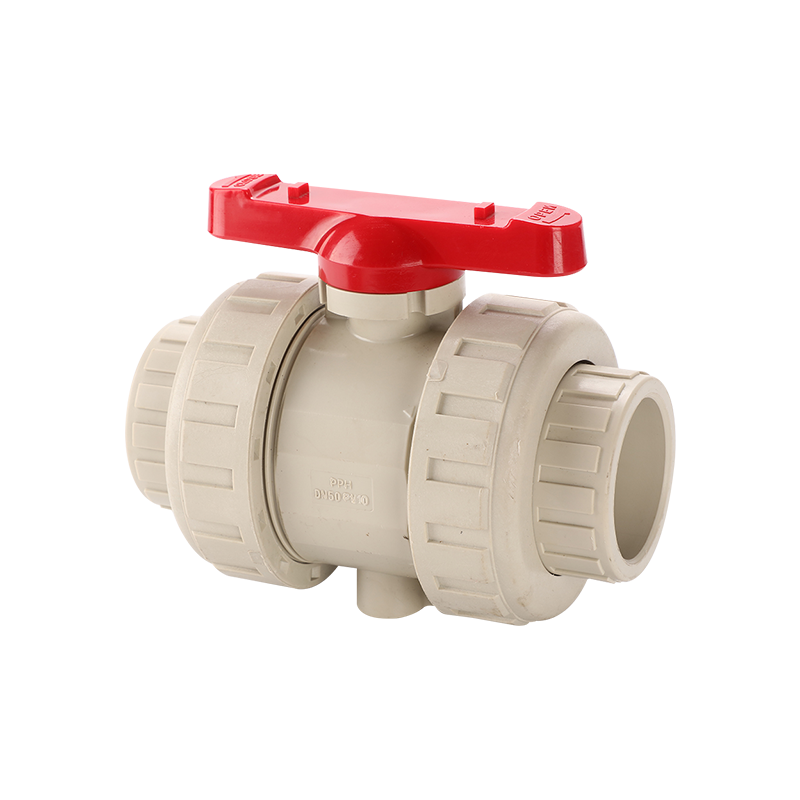

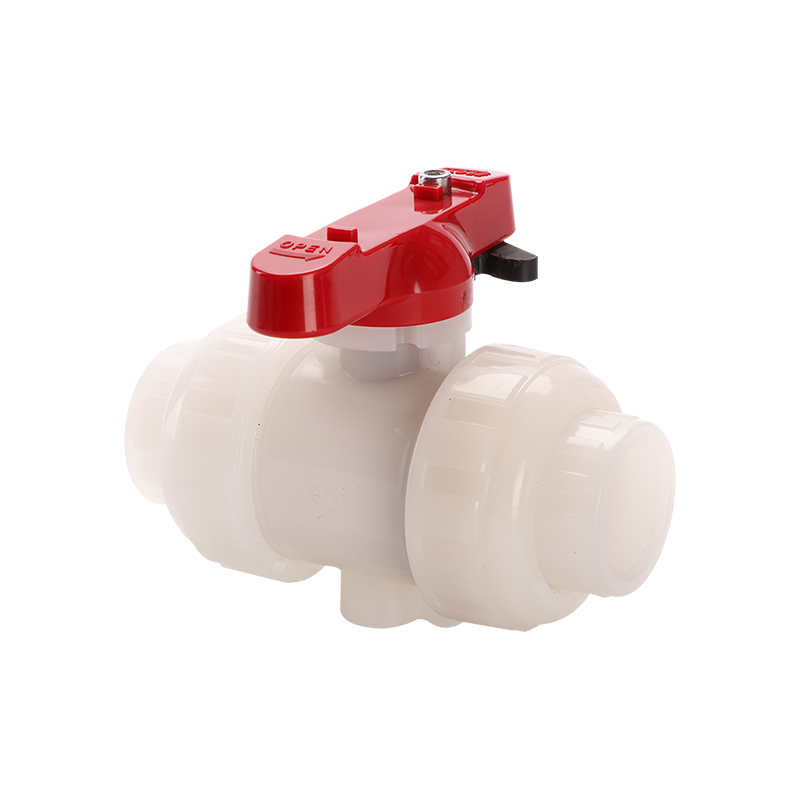

دریچه های توپی یونیون واقعی یک مسیر جریان تمام سوراخ را با یک اتصال اتصال قابل جابجایی در هر دو انتها ترکیب می کنند و به گیاهان دریچه ای می دهند که عملکرد فشار قوی را ارائه می دهد و در عین حال سرویس دهی یا حذف از خط را آسان می کند.

ویژگی های کلیدی:
• طراحی کامل سوراخ با ضخامت دیواره ضخیم تر، از درجه بندی فشار تا PN16 در مواد UPVC، CPVC و PVDF پشتیبانی می کند.
• یک دستگاه قفل اختیاری دستگیره را در موقعیت کاملاً باز یا کاملا بسته برای ایمنی عملیاتی و مراحل قفل کردن محکم می کند.
• اندازه‌های DN15-50 برای سرویس خلاء کامل رتبه‌بندی شده‌اند، که مناسب بودن را برای کاربردهای فشار منفی گسترش می‌دهد.
• طول بدنه از الزامات طراحی استاندارد HG فراتر می‌رود، و اجازه می‌دهد توپ ضخیم‌تر، مهر و موم PTFE ضخیم‌تر، و شاخه و رزوه داخلی قوی‌تر برای دوام طولانی‌مدت بیشتر باشد.
• شیر را می توان بدون تعویض بدنه از حالت دستی به اتوماتیک (پنوماتیک یا الکتریکی) تبدیل کرد و از سرمایه گذاری اولیه نصب با توجه به نیازهای اتوماسیون محافظت می کند.
• پایه پایینی با یک سوراخ درج به شیر اجازه می دهد تا تنها با استفاده از یک درج فلزی، بدون براکت اضافی روی یک نیمکت یا پانل محکم شود.
• برداشتن دسته و قرار دادن تیغه های برآمده در کریر امکان جداسازی سریع و سبک ابزار را برای تعمیر و نگهداری فراهم می کند.

تجربه میدانی نشان می‌دهد که خطاهای نصب در لوله‌کشی کارخانه می‌تواند فشار ناهمواری را بر روی مهره‌های اتصال وارد کند و به مرور زمان در اندازه‌های بزرگتر منجر به نشت یا آسیب مهره شود. به همین دلیل، سبک اتصال اتحادیه برای استفاده تا DN50 توصیه می شود، با قطرهای بزرگتر بهتر توسط طرح های شیر توپی فلنجی ارائه می شود.

کاربردهای معمولی شامل لغزش‌های فرآیند، سیستم‌های تصفیه آب، خطوط خلاء و تأسیساتی است که ممکن است بعداً خودکار شوند، و این شیر را به گزینه‌ای انعطاف‌پذیر برای مهندسانی تبدیل می‌کند که می‌خواهند روش‌های تحریک را بدون طراحی مجدد لوله‌ها ارتقا دهند.
