شیر توپی دستی

صفحه اصلی / محصولات / شیر دستی / شیر توپی دستی / شیر توپی سه طرفه (عمودی)

قبلی:شیر توپی سه طرفه (افقی) بعدی:سوپاپ توپ یونیون واقعی

قطعات و مواد
ابعاد و مشخصات
توضیحات
گزینه‌ها
سوالات متداول
تماس با ما

خیر

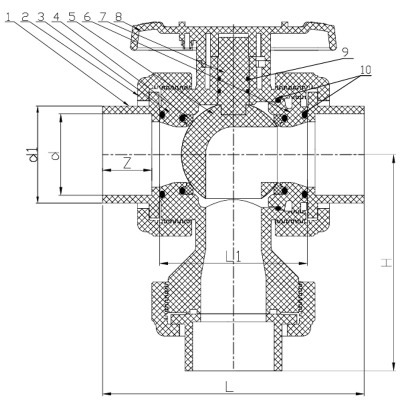

قطعات

مواد

مفاصل

PPH، UPVC، CPVC، PVDF، FRPP، PE

مهره اتحادیه

PPH، UPVC، CPVC، PVDF، FRPP

بدن

PPH، UPVC، CPVC، PVDF، FRPP

مهر و موم صندلی

EPDM/FPM/FFKM PTFE

توپ

PPH، UPVC، CPVC، PVDF، FRPP

خیر

قطعات

مواد

دوشاخه داخلی

PPH، UPVC، CPVC، PVDF، FRPP

ساقه

PPH، UPVC، CPVC، PVDF، FRPP

دسته

ABS، PPG

ساقه O-ring

EPDM، FPM، FFKM

O-ring

EPDM، FPM، FFKM

جدول ابعاد (mm)

HG/DIN

DN	L1	انتهای سوکت							انتهای لب به لب						انتهای موضوع
		UPVC، CPVC				PPH، PVDF (جوش داده شده)			PE، PPH						d	H (*)	L (#)
		d	Z	H*	L#	d	H*	L#	d1	d	H		L		d
		d	Z	H*	L#	d	H*	L#	d1	d	کوتاه	طولانی	کوتاه	طولانی	HG/DIN
15	69	20	18.5	90	125	19.3	83	110	20	15.5	/	/	/	/	Rc1/2	90	125
20	69	25	18.5	86	117	24.1	83	110	25	20.2	111	137	167	220	Rc3/4	90	125
25	76	32	22	103	130	31	99	121	32	25.2	131	152	186	228	Rcl	108	138
32	92	40	30	140	166	39	140	163	40	32.6	/	185	/	256	Rcl-1/4	140	166
40	92	50	31	140	166	49	133	149	50	40.4	164	194	213	274	Rcl-1/2	145	177
50	113	63	37.5	167	201	61.9	156	178	63	51.4	186	233	239	333	Rc2	169	206

ANSI/JIS

DN	L1	H	انتهای سوکت							انتهای موضوع
			UPVC، CPVC				PPH، PVDF (جوش داده شده)			d		L
			d		Z	L	d		L	d
			ANSI	JIS	Z	L	ANSI	JIS	L	ANSI	JIS
15	62	90	21.3	22	18	125	20.7	20.7	125	NPT1/2	PT1/2	125
20	69	90	26.7	26	22	125	26	25	125	NPT3/4	PT3/4	125
25	76	108	33.4	32	27	138	32.6	31	138	NPT1	PT1	138
32	85	140	42.2	38	30	166	41.2	37	166	NPT1-1/4	PT1-1/4	166
40	92	145	48.3	48	35	177	47	47	177	NPT1-1/2	PT1-1/2	177
50	113	169	60.3	60	40	206	59	59	206	NPT2	PT2	206

شیرهای توپی سه طرفه (نوع عمودی) دو الگوی جریان را در یک بدنه سوپاپ ترکیب می‌کنند، جایگزینی دو شیر توپی و سه راهی که به یک طرح معمولی نیاز دارد، که باعث فشرده‌تر شدن لوله‌ها و کاهش هزینه مواد و فضای نصب می‌شود.

ویژگی های کلیدی:
• بدنه یک سوپاپ وظیفه انحراف، اختلاط یا خاموشی را بر عهده دارد که در غیر این صورت به چندین شیر و اتصالات نیاز دارند و طرح لوله‌کشی را مقرون به صرفه‌تر و از نظر فضا کارآمدتر می‌کند.
• پیکربندی های مختلف سوراخ توپ (L-port یا T-port) برای انجام عملکردهای مختلف الگوی جریان، از جمله منحرف کردن جریان بین دو خروجی یا اختلاط جریان از دو ورودی، در دسترس هستند.
• دارای رتبه PN10، با قابلیت سرویس کامل خلاء، مناسب بودن شیر را برای سیستم های فشار منفی گسترش می دهد.
• جهت عمودی، درگاه سوم را در بالا یا پایین مسیر قرار می دهد، و مناسب تأسیساتی است که فضای جانبی اطراف خط لوله محدود است.

با ترکیب عملکردها در یک بدنه واحد، این شیر تعداد اتصالات را در سیستم کاهش می‌دهد که نقاط نشتی بالقوه را در مقایسه با آرایش چند سوپاپه و چند اتصالی معادل کاهش می‌دهد.

کاربردهای معمولی شامل خطوط فرآیندی که نیاز به انحراف یا ترکیب جریان دارند، سیستم‌های نمونه‌برداری، عملیات دسته‌بندی و هر گونه نصبی که در آن صرفه‌جویی در فضا و ساده‌سازی طرح لوله‌کشی مزیت نصب یا نگهداری واقعی را فراهم می‌کند، می‌شود. کارخانه هایی که روی شیرهای سه طرفه برای وظایف متداول انحراف یا اختلاط استاندارد می شوند، همچنین می توانند موجودی قطعات یدکی را در مقایسه با دریچه های دو طرفه جداگانه و اتصالات سه راهی ساده کنند.
