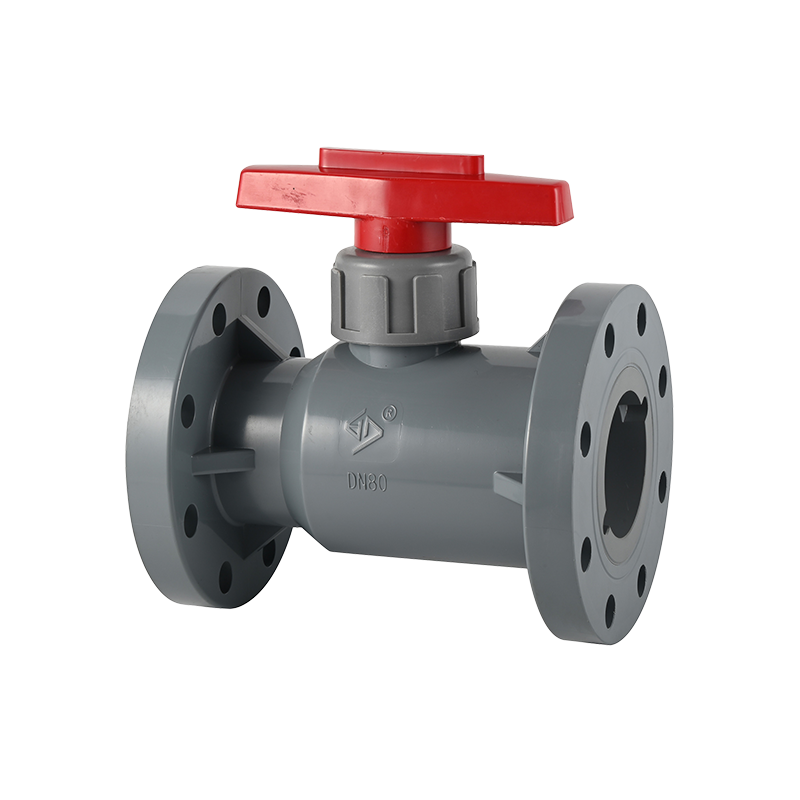

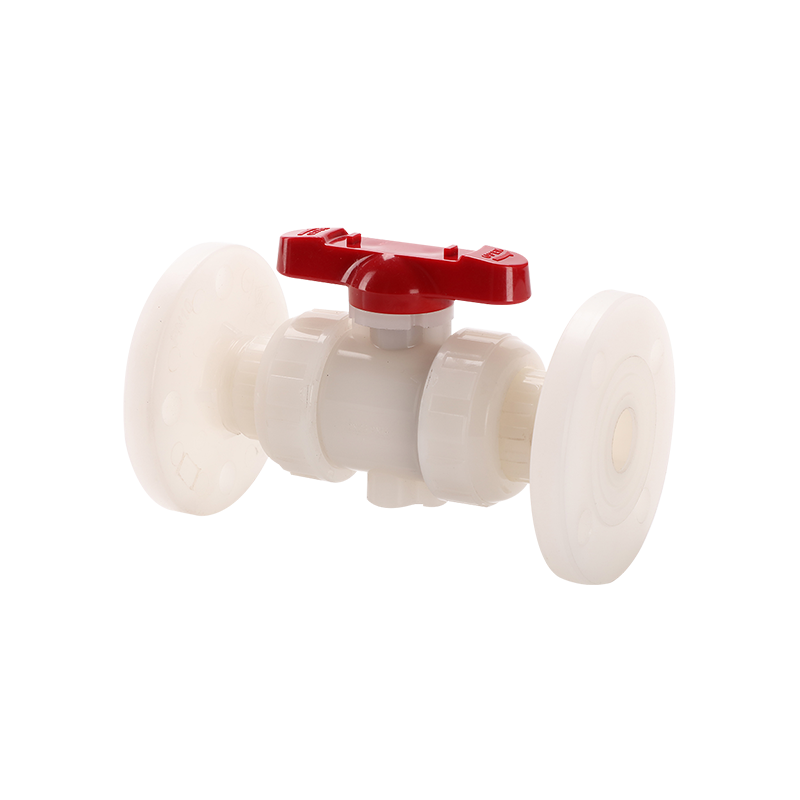

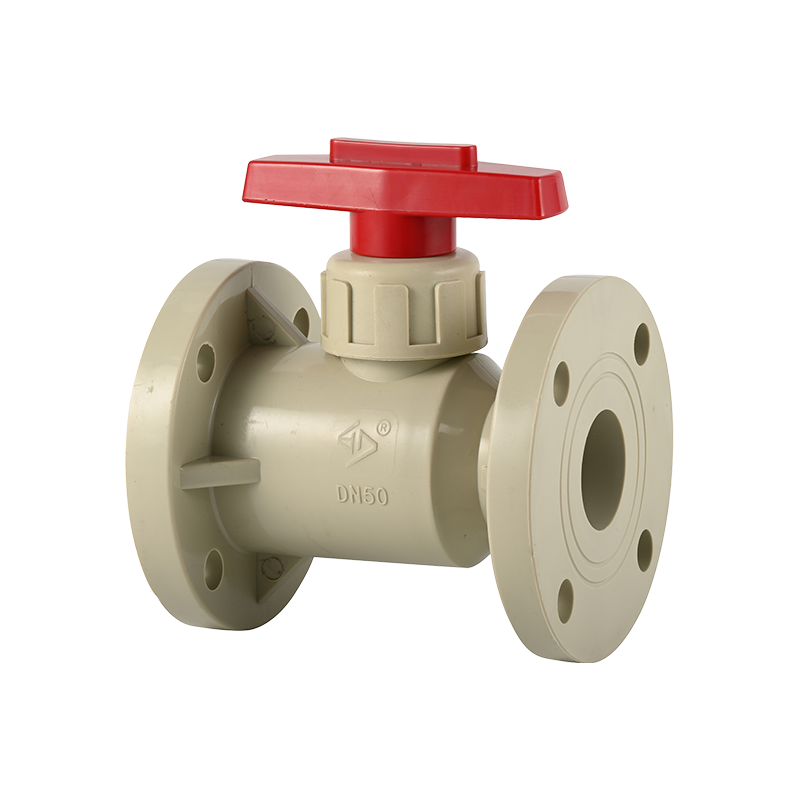

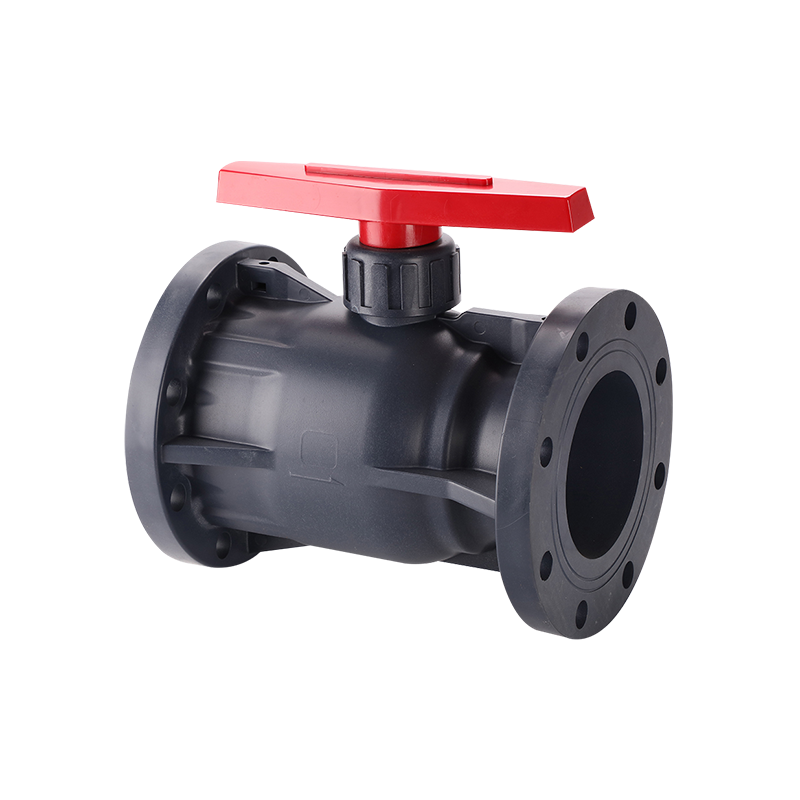

شیر توپی فلنج دار

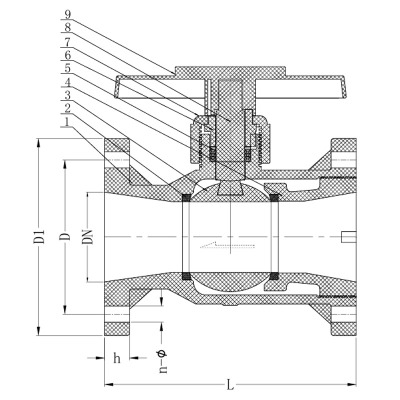

جدول ابعاد (mm)

دریچه های توپ فلنج دار در این محدوده به عنوان یک طرح بدنه پلاستیکی یک تکه ساخته می شوند، ساخت و سازهایی که این شرکت در سال 1992 پیشگام بود و به بهبود عملکرد جداسازی تمام سوراخ در خطوط شیمیایی، تصفیه آب و فرآیندهای صنعتی ادامه داده است.

ویژگی های کلیدی:
• بدنه پلاستیکی یک تکه، اتصال دهنده های فلزی متعدد و مجموعه های فرعی موجود در طرح های سه تکه را از بین می برد و مسیرهای نشت احتمالی را در هر مفصل از بین می برد.
• مواد نشیمن و مهر و موم PTFE سازگاری شیمیایی گسترده و عملکرد اصطکاک کم را در طیف وسیعی از رسانه های فرآیندی فراهم می کند.
• اتصال فلنج در دو انتها از اتصال مستقیم پیچ و مهره به فلنج های استاندارد خط لوله برای طیف گسترده ای از اندازه ها و کاربردهای لوله پشتیبانی می کند.
• طراحی توپ یک چهارم چرخشی امکان باز و بسته شدن سریع و مثبت را با حداقل نیروی عملیاتی فراهم می کند.
• یک دستگیره قفل اختیاری شیر را در موقعیت کاملا باز یا کاملا بسته محکم می کند و از روش های lockout-tagout پشتیبانی می کند و از عملکرد غیرمجاز جلوگیری می کند.

از آنجایی که بدنه به صورت یک تکه قالب‌گیری می‌شود، اتصالات کمتری وجود دارد که آب‌بندی‌ها به مرور زمان تخریب می‌شوند و در مقایسه با بدنه‌های چند تکه پیچ‌دار، خطر نشتی طولانی‌مدت کمتری به شیر می‌دهد. مسیر خیس شده تمام پلاستیکی، بدون اتصالات فلزی، عمر مفید را در محیط های شیمیایی تهاجمی که در آن اجزای فلزی خورده می شوند یا نیاز به تعویض مکرر دارند، افزایش می دهد.

کاربردهای معمولی شامل خطوط انتقال مواد شیمیایی، تصفیه خانه های آب و فاضلاب، تولید نیمه هادی و الکترونیک و لوله کشی فرآیند صنعتی عمومی است که در آن شیر ایزوله فشرده، مقاوم در برابر خوردگی و روشن/خاموش مورد نیاز است. سبک اتصال فلنجی باعث می شود که این شیر برای نصب دائمی و خطوط فرآیند اصلی که قابلیت اطمینان و حداقل تعمیر و نگهداری در اولویت هستند، مناسب باشد.

• دستگیره قفل
• سوئیچ محدود - شیر توپی
• اکستنشن های ساقه - شیرهای توپی
• مواد پلی پروپیلن رسانا
