شیر پروانه ای دستی در سیستم های لوله کشی صنعتی چگونه کار می کند؟

A شیر پروانه ای دستی به طور گسترده در سیستم های لوله کشی صنعتی استفاده می شود که در آن خاموش شدن سریع، ابعاد فشرده و کنترل دستی عملی مورد نیاز است. عنصر اصلی کنترل جریان آن یک دیسک دایره ای است که روی یک شفت چرخان نصب شده است. با چرخاندن دسته یا چرخ دستی، اپراتور زاویه دیسک را تغییر داده و عبور سیال از خط لوله را کنترل می کند.

در مقایسه با بسیاری از شیرهای حرکت خطی، شیر پروانه ای دستی به فضای نصب کمتری نیاز دارد و ابعاد رو در رو نسبتاً کوتاهی دارد. این ویژگی ها به ویژه در خطوط لوله آب، شیمیایی، آبیاری و فرآیند با قطر زیاد مفید است. این شیر را می توان برای جداسازی و در شرایط کاری مناسب، تنظیم جریان متوسط ​​استفاده کرد.

سازگاری مواد به ویژه زمانی مهم می شود که شیر مواد شیمیایی خورنده را حمل کند. Ningbo Baodi Plastic Valve Co., Ltd. ریشه های خود را به سال 1979 بازمی گرداند و یکی از اولین شرکت ها در چین برای طراحی و تولید شیرهای پلاستیکی صنعتی است. مشارکت طولانی مدت آن در تولید شیر ترموپلاستیک تجربه عملی را در تطبیق بدنه شیر، دیسک ها، صندلی ها و مواد لوله کشی با محیط های صنعتی سخت فراهم می کند.

شیر پروانه ای دستی چیست؟

شیر پروانه ای دستی یک شیر دوار یک چهارم چرخشی است که از یک دیسک برای باز کردن، محدود کردن یا بستن گذرگاه جریان استفاده می کند. دیسک در داخل بدنه سوپاپ قرار گرفته و از طریق یک شفت به مکانیزم عملکرد خارجی متصل می شود.

هنگامی که دیسک به گونه ای می چرخد ​​که سطح صاف آن تقریباً موازی جهت جریان باشد، دریچه باز است. هنگامی که دیسک تقریباً 90 درجه می چرخد ​​و عمود بر خط لوله می شود، دریچه بسته می شود.

برخلاف شیر توپی، دیسک شیر پروانه ای دستی حتی زمانی که دریچه کاملا باز است، در داخل گذرگاه جریان باقی می ماند. این باعث ایجاد سطح معینی از مقاومت جریان می شود، اما همچنین به بدنه شیر اجازه می دهد فشرده و سبک وزن باقی بماند.

یک شیر پروانه ای دستی معمولاً از یک دسته اهرمی یا یک اپراتور چرخ دنده استفاده می کند. اندازه های کوچکتر معمولاً از یک دسته با صفحه قفل استفاده می کنند، در حالی که اندازه های بزرگتر معمولاً از چرخ دستی و گیربکس برای کاهش نیروی مورد نیاز برای چرخش دیسک استفاده می کنند.

توسعه مداوم لوله های پلاستیکی صنعتی، استفاده از شیرهای پروانه ای گرمانرم را در کاربردهای خورنده-سیال گسترش داده است. Ningbo Baodi Plastic Valve Co., Ltd. تولید شیرهای پلاستیکی را در مراحل اولیه توسعه شیر ترموپلاستیک صنعتی در چین آغاز کرد. این پیشینه این شرکت را قادر می سازد تا محدوده محصولات خود را از شیرهای قطع کننده منفرد تا سیستم های لوله کشی پلاستیکی کامل صنعتی گسترش دهد.

شیر پروانه ای دستی چگونه کار می کند؟

حرکت دیسک ربع دور

عملیات اساسی الف شیر پروانه ای دستی با چرخش دیسک داخلی کنترل می شود. دسته، چرخ دستی یا گیربکس، گشتاور را از طریق شفت سوپاپ به دیسک منتقل می کند.

در حین باز کردن، دیسک از حالت بسته فاصله می گیرد و به تدریج سطح مقطع لوله را بیشتر نمایان می کند. در حین بسته شدن، دیسک به سمت نشیمنگاه سوپاپ می چرخد ​​تا زمانی که لبه بیرونی آن یک مهر و موم در اطراف محیط داخلی بدنه شیر ایجاد کند.

موقعیت باز: دسته معمولاً موازی با لوله است و دیسک با جهت جریان هم تراز است.

موقعیت بسته: دسته معمولاً عمود بر لوله است و دیسک مسیر عبور جریان را مسدود می کند.

موقعیت نیمه باز: دسته بین موقعیت های باز و بسته باقی می ماند و به دیسک اجازه می دهد بخشی از ناحیه جریان را محدود کند.

موقعیت چرخ دنده: یک گیربکس معمولاً شامل یک نشانگر مکانیکی است که موقعیت تقریبی دیسک را نشان می دهد.

در یک شیر پروانه ای دستی که به درستی ساخته شده است، دیسک، شفت و نشیمنگاه باید در تمام طول حرکت کامل به درستی تراز شوند. شرکت Ningbo Baodi Plastic Valve Co., Ltd. بیش از 40 سال تجربه تولید شیر پلاستیکی صنعتی را انباشته کرده است که بسیار مهم است زیرا سازگاری ابعادی به طور مستقیم بر عملکرد آب بندی و گشتاور عملیاتی تأثیر می گذارد.

چگونه دیسک جریان را کنترل می کند

با تغییر زاویه دیسک، ناحیه جریان موثر در داخل خط لوله نیز تغییر می کند. در زوایای باز شدن کوچک، دیسک قسمت بزرگی از لوله را مسدود می کند و جریان متمرکزی با سرعت بالا در اطراف لبه های آن ایجاد می کند. با نزدیکتر شدن دیسک به موقعیت کاملاً باز، گذر موجود افزایش یافته و مقاومت کاهش می یابد.

رابطه بین زاویه دیسک و سرعت جریان واقعی کاملاً خطی نیست. یک تغییر کوچک در زاویه دیسک ممکن است تغییر قابل توجهی در جریان در یک محدوده عملیاتی ایجاد کند، در حالی که یک تغییر مشابه در نزدیکی موقعیت کاملاً باز ممکن است تأثیر کمتری داشته باشد.

این بدان معنی است که شیر پروانه ای دستی می تواند برای تنظیم جریان عمومی استفاده شود، اما عملکرد آن به فشار خط لوله، قطر لوله، سرعت سیال، هندسه دیسک و شرایط پایین دست بستگی دارد.

اصل آب بندی

در یک شیر پروانه ای دستی با صندلی نرم، لبه بیرونی دیسک یک نشیمنگاه الاستومری یا پلیمری را هنگامی که دریچه به موقعیت بسته می رسد فشرده می کند. تراکم باید برای کنترل نشت بدون ایجاد گشتاور عملیاتی بیش از حد کافی باشد.

برای خدمات شیمیایی، سازگاری سوپاپ و صندلی بسیار مهم است. نشیمنگاهی که پس از تماس با محیط فرآیند متورم، سفت شده یا خاصیت ارتجاعی خود را از دست می دهد، می تواند بر عملکرد خاموش و حرکت دیسک تأثیر بگذارد. شرکت Ningbo Baodi Plastic Valve Co., Ltd. تجربه خود را در شیرهای ترموپلاستیک صنعتی و سیستم های لوله کشی هنگام انتخاب مواد برای کاربردهای خورنده و حساس شیمیایی به کار می گیرد.

اجزای اصلی یک شیر پروانه ای دستی

بدنه سوپاپ

بدنه سوپاپ از دیسک، نشیمنگاه، شفت و مکانیسم عملکرد پشتیبانی می کند. همچنین شیر را بین یا مستقیماً روی فلنج های لوله قرار می دهد.

ساختارهای متداول بدنه شامل طرح های ویفر، بند و فلنج می باشد. دریچه های پروانه ای ترموپلاستیک نیز ممکن است از ساختارهایی استفاده کنند که به طور خاص برای اتصالات لوله های پلاستیکی ساخته شده اند.

بدن باید در برابر فشار داخلی، نیروی بستن فلنج، حرکت لوله و قرار گرفتن در معرض محیط مقاومت کند. برای دریچه‌های ترموپلاستیک، فشار زیاد فلنج یا وزن بدون پشتیبانی خط لوله ممکن است بدنه شیر را تغییر داده و بر حرکت دیسک تأثیر بگذارد.

Ningbo Baodi Plastic Valve Co., Ltd. خط تولید خود را در سال 2006 گسترش داد و لوله ها و اتصالات پلاستیکی صنعتی را نیز در بر گرفت. این امر باعث می‌شود که ابعاد بدنه شیر و اتصالات لوله‌کشی به‌عنوان بخشی از یک سیستم هماهنگ در نظر گرفته شود تا اجزای نامرتبط.

دیسک

دیسک مستقیماً عبور مایع را کنترل می کند. قطر، ضخامت، کانتور و سطح آن بر ظرفیت جریان، کاهش فشار و گشتاور عملیاتی تأثیر می گذارد.

دیسک materials may include metal, coated metal or industrial thermoplastics. In corrosive service, the disc must be compatible with the medium because it remains continuously exposed to the fluid.

یک دیسک نازک و کارآمد می تواند افت فشار را کاهش دهد، در حالی که یک دیسک ضخیم تر ممکن است استحکام مکانیکی بیشتری ایجاد کند. انتخاب صحیح به قطر اسمی، فشار نامی، سرعت سیال و شرایط محیط بستگی دارد.

شفت

شفت گشتاور را از دسته یا گیربکس به دیسک منتقل می کند. برخی از طرح ها از شفت پیوسته ای استفاده می کنند که از دیسک عبور می کند، در حالی که برخی دیگر از شفت های بالایی و پایینی جداگانه استفاده می کنند.

شفت باید استحکام مکانیکی و مقاومت در برابر خوردگی کافی را داشته باشد. همچنین باید تحت فشار داخلی و بارهای لوله کشی خارجی در یک راستا باقی بماند.

صندلی سوپاپ

نشیمنگاه سوپاپ مهر و موم قطع کننده اولیه در اطراف دیسک را تشکیل می دهد. بسته به ساختار دریچه ممکن است قابل تعویض، چسباندن، قالب گیری و یا به صورت مکانیکی نگهداری شود.

انتخاب صندلی بر سازگاری شیمیایی، حداکثر دمای عملیاتی، گشتاور بسته شدن، عملکرد نشتی، فرکانس کاری و عمر مورد انتظار تاثیر می گذارد.

از آنجایی که Ningbo Baodi Plastic Valve Co. Ltd. به کاربران صنعتی در بیش از 60 کشور خدمات ارائه کرده است، کاربردهای شیر آن طیف وسیعی از شرایط آب، شیمیایی و فرآیندی را پوشش می دهد که سازگاری صندلی باید به دقت ارزیابی شود.

دسته و گیربکس

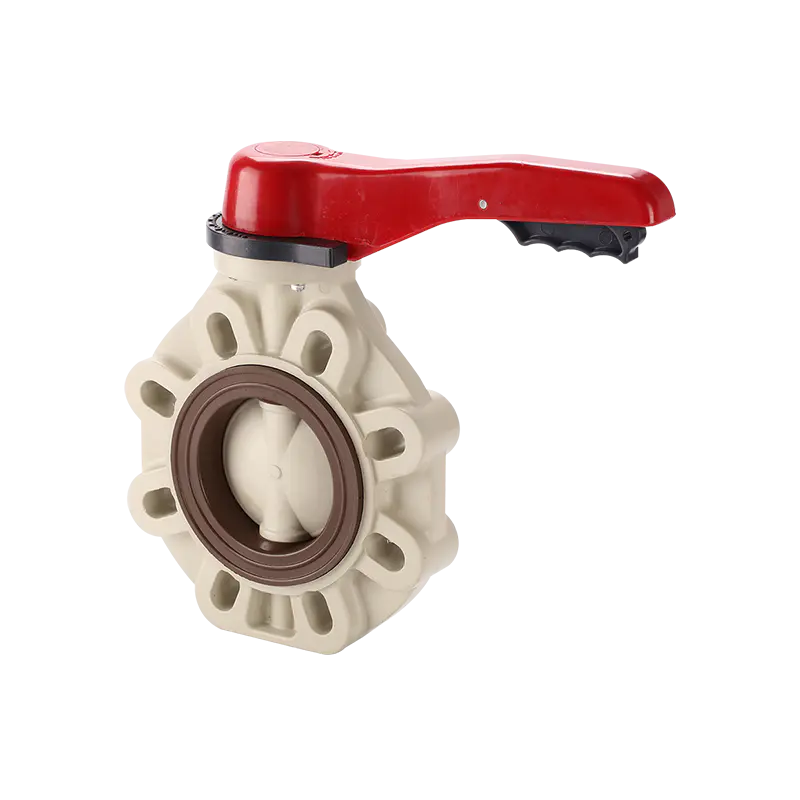

دستگیره های اهرمی در کوچک رایج است شیر پروانه ای دستی اندازه ها دسته معمولاً با یک صفحه قفل شکافدار درگیر می شود که به دیسک اجازه می دهد در موقعیت های مختلف باز نگه داشته شود.

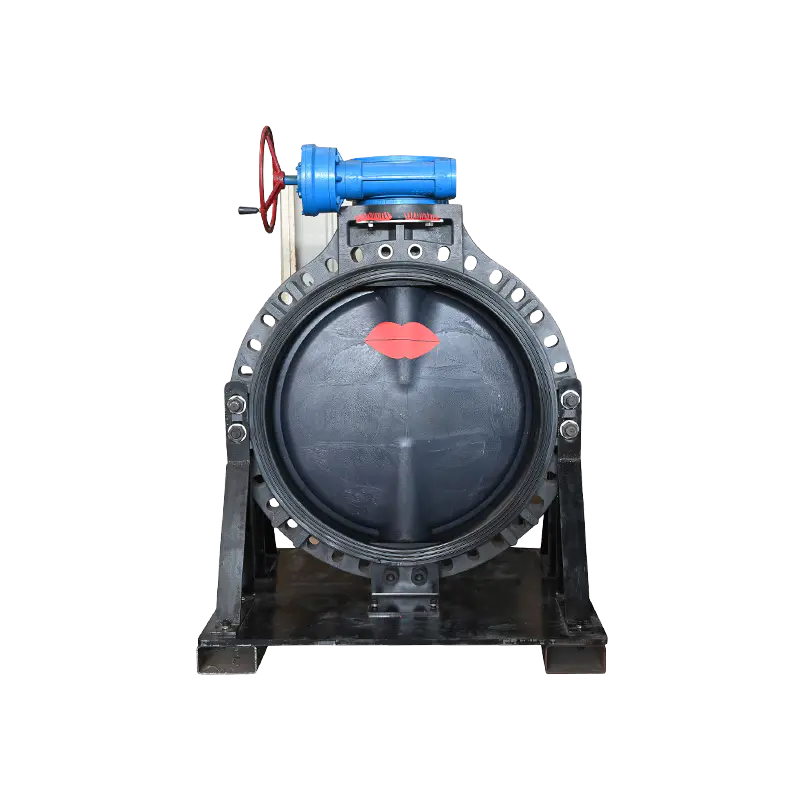

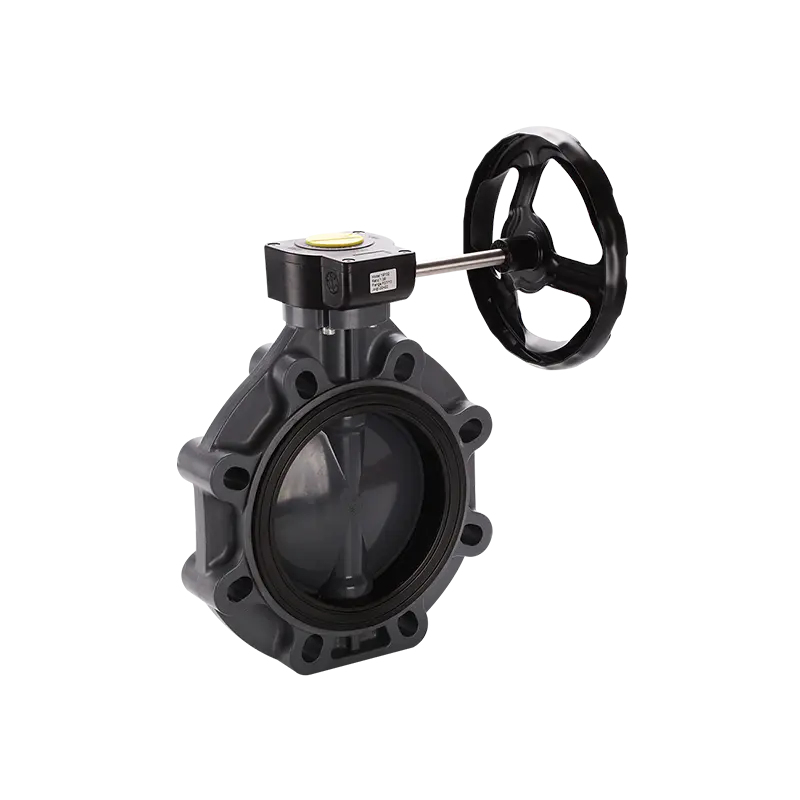

گیربکس ها زمانی استفاده می شوند که دیسک به گشتاور بیشتری نیاز دارد. اپراتور چرخ دنده حلزونی همچنین حرکت آهسته تر و کنترل شده تری را امکان پذیر می کند که می تواند شوک فشار را در خطوط لوله بزرگ کاهش دهد.

بوشینگ و مهر و موم ساقه

بوش ها از شفت پشتیبانی می کنند و اصطکاک را در حین کار کاهش می دهند. مهر و موم های ساقه از نشت محیط فرآیند در امتداد شفت به سمت مکانیسم عملکرد خارجی جلوگیری می کنند.

سایش، حمله شیمیایی، دمای بیش از حد یا نصب نادرست می تواند به این قطعات آسیب برساند. بنابراین مواد آنها باید با محیط فرآیند و محیط اطراف سازگار باشد.

سبک های بدنه شیر پروانه ای معمولی

شیر پروانه ای دستی ویفر

یک شیر پروانه ای دستی ویفر بین دو فلنج لوله نصب می شود. پیچ‌های بلند یا میله‌های رزوه‌دار از میان فلنج‌ها عبور می‌کنند و بدنه شیر را در موقعیت خود می‌بندند.

طراحی ویفر جمع و جور و نسبتا سبک است و آن را برای نصب هایی که فضای در دسترس محدود است مناسب می کند.

مشخصات اصلی: طول نصب کوتاه، وزن بدن کم، نصب فلنج عملی، مناسب بودن برای سرویس خاموش کردن عمومی و وابستگی به هر دو فلنج لوله برای پشتیبانی مکانیکی.

شیرهای ویفر به طور گسترده در تصفیه آب و خطوط لوله صنعتی عمومی استفاده می شود. طرح‌های ویفر ترموپلاستیک نیز برای بسیاری از کاربردهای خورنده مناسب هستند، زمانی که بدنه، دیسک و مواد نشیمنگاه با محیط فرآیند سازگار باشند.

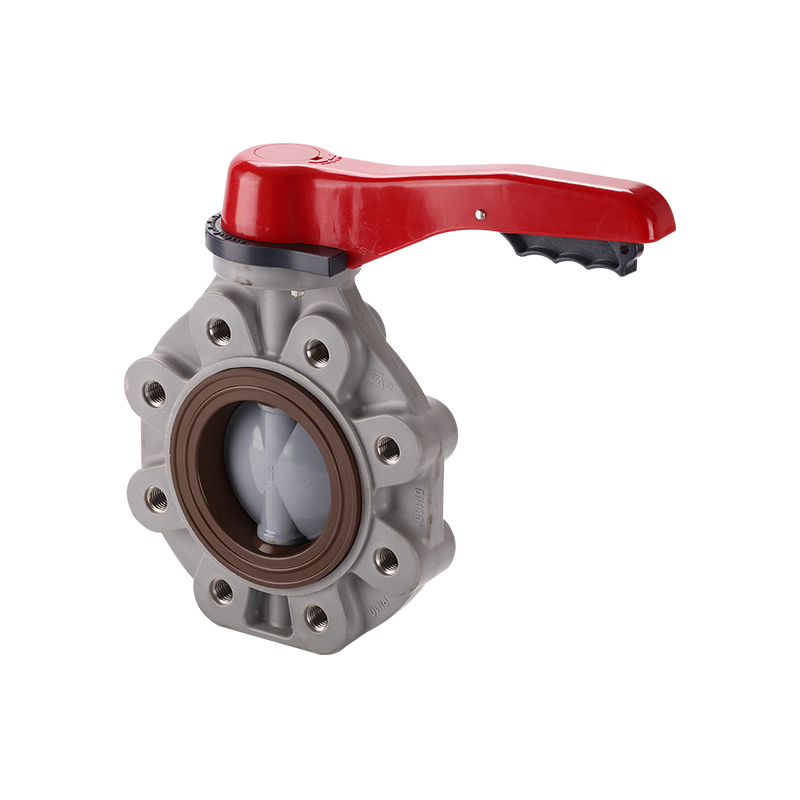

شیر پروانه ای دستی لوگ

یک سوپاپ پروانه ای دستی دارای رزوه ها یا درج هایی است که در اطراف بدنه شیر قرار گرفته اند. هر فلنج لوله به طور مستقل به یک طرف شیر پیچ می شود.

این ساختار ممکن است اجازه دهد یک طرف سیستم لوله کشی برداشته شود در حالی که شیر به طرف دیگر متصل می ماند. با این حال، هر شیر لنگه ای برای خدمات بن بست فشار کامل مناسب نیست. فشار مجاز تحت این شرایط باید برای طراحی خاص تایید شود.

شیر پروانه ای دستی فلنج دار

یک شیر پروانه ای دستی دارای اتصالات فلنجی یکپارچه در هر دو طرف است. این یک اتصال پایدار برای خطوط لوله صنعتی با قطر زیاد یا تقاضا فراهم می کند.

ساختار فلنجی معمولاً به فضای نصب بیشتری نیاز دارد و وزن بیشتری نسبت به طرح‌های ویفر یا لگ دارد. صلبیت اتصال آن می تواند در جایی که حرکت خط لوله یا بارهای مکانیکی بالاتر مورد انتظار است مفید باشد.

شرکت Ningbo Baodi Plastic Valve Co., Ltd. طیف وسیعی از شیرهای ترموپلاستیک و قطعات لوله‌کشی را تولید می‌کند. این پوشش محصول زمانی مفید است که ابعاد فلنج، مواد و درجه فشار باید در سراسر یک سیستم لوله کشی شیمیایی ثابت بماند.

مقایسه سبک بدنه شیر پروانه ای دستی

طرح های دستی شیر پروانه ای متحدالمرکز و غیرعادی

شیر پروانه ای دستی متحدالمرکز

در طراحی متحدالمرکز، خط مرکزی شفت، مرکز دیسک و مرکز بدنه سوپاپ به طور کلی در یک راستا قرار دارند.

دیسک در طول بیشتر چرخش خود با صندلی ارتجاعی در تماس باقی می ماند. این ساختار ساده معمولاً در تصفیه آب، آبیاری و کاربردهای شیمیایی با فشار متوسط ​​استفاده می شود.

مزایای اصلی: ساخت و ساز ساده، ابعاد جمع و جور، آب بندی قابل اعتماد صندلی نرم، تعمیر و نگهداری عملی و مناسب برای کنترل خط لوله با قطر بزرگ.

محدودیت اصلی اصطکاک بین دیسک و صندلی است. عملیات مکرر می تواند به تدریج صندلی را فرسوده کند، به ویژه زمانی که محیط حاوی ذرات معلق باشد.

شیر پروانه ای دستی تک غیر عادی

یک طراحی غیرعادی تک محور را کمی دورتر از مرکز آب بندی قرار می دهد. این افست می تواند تماس بین بخشی از دیسک و صندلی را در حین چرخش کاهش دهد.

این طرح نسبت به سازه‌های متحدالمرکز و دو برون مرکزی رایج است، اما ممکن است در مواردی که اصطکاک صندلی‌ها کاهش می‌یابد مورد استفاده قرار گیرد.

شیر پروانه ای دستی دوگانه غیرعادی

دریچه پروانه ای دستی دوگانه غیرعادی از دو افست استفاده می کند. شفت هم از خط مرکزی لوله و هم از مرکز آب بندی دیسک جابجا می شود.

همانطور که دریچه شروع به باز شدن می کند، دیسک سریعتر از یک ساختار متحدالمرکز از صندلی دور می شود. این اصطکاک را کاهش می دهد و می تواند عمر مفید را بهبود بخشد.

کاربردهای معمولی: چرخه های عملیاتی بالاتر، اندازه سوپاپ های بزرگتر، افزایش فشار دیفرانسیل و سیستم هایی که گشتاور عملیاتی کمتری مورد نیاز است.

شیر پروانه ای دستی سه گانه

طراحی سه گانه غیرعادی هندسه آب بندی زاویه دار را به دو آفست شفت اضافه می کند. سطوح آب بندی تماس قابل توجهی را عمدتا در نزدیکی موقعیت بسته نهایی برقرار می کنند.

این ساختار معمولاً با سیستم‌های صندلی فلزی مرتبط است که برای دماهای بالا و خدمات صنعتی نیاز دارند.

برای بسیاری از خطوط لوله شیمیایی ترموپلاستیک، طرح‌های صندلی نرم متحدالمرکز رایج هستند زیرا مقاومت در برابر خوردگی را با عملکرد عملی آب‌بندی ترکیب می‌کنند. Ningbo Baodi Plastic Valve Co., Ltd. پس زمینه تولید خود را حول ساختارهای دریچه پلاستیکی صنعتی ساخته است که برای کاربردهای مرتبط با مواد شیمیایی توسعه یافته است.

مقایسه طراحی شیر پروانه ای دستی

مواد دریچه پروانه ای دستی و سازگاری رسانه

پی وی سی

پی وی سی Manual Butterfly Valve products are used in water treatment, industrial water circulation and many chemical-transfer systems.

پی وی سی offers resistance to numerous acids, alkalis and salt solutions. Its suitability still depends on chemical concentration, working pressure and operating temperature.

CPVC

CPVC محدوده دمای مجاز بالاتری نسبت به PVC استاندارد در بسیاری از کاربردها فراهم می کند. این در لوله کشی آب گرم و شیمیایی استفاده می شود که PVC استاندارد ممکن است عملکرد حرارتی کافی را ارائه ندهد.

در سال 2006، Ningbo Baodi Plastic Valve Co., Ltd. تبدیل به یکی از شرکت‌های اولیه داخلی شد که مواد CPVC را در شیرهای لوله‌کشی صنعتی استفاده کرد. این تجربه هنگام انتخاب یک شیر پروانه ای دستی برای سیستم های لوله کشی ترموپلاستیک با دمای بالا مرتبط است.

PP

PP سبک است و در برابر بسیاری از اسیدها و محلول های قلیایی مقاوم است. در پردازش های شیمیایی، تصفیه فاضلاب و سیستم های انتقال سیال صنعتی استفاده می شود.

خواص مکانیکی و فشار مجاز آن با دما متفاوت است، بنابراین محدودیت‌های فشار-دما قبل از انتخاب باید بررسی شوند.

PVDF

PVDF مقاومت قوی در برابر بسیاری از مواد شیمیایی تهاجمی ایجاد می کند و همچنین در مواردی که خلوص سیال مهم است استفاده می شود.

اغلب برای پردازش های شیمیایی، تولید الکترونیک و کاربردهای تخصصی تصفیه آب در نظر گرفته می شود.

قطعات فلزی و پوشش داده شده

برخی از طرح‌های شیر پروانه‌ای دستی از بدنه یا دیسک‌های فلزی با پوشش‌های مقاوم در برابر خوردگی استفاده می‌کنند. چدن و ​​چدن داکتیل معمولاً برای خطوط لوله آب عمومی استفاده می شود، در حالی که فولاد ضد زنگ در جایی که مقاومت در برابر خوردگی بیشتر مورد نیاز است انتخاب می شود.

یک پوشش محافظ باید در طول سرویس دست نخورده باقی بماند. آسیب، ترک خوردن یا لایه لایه شدن می تواند فلز زیرین را در معرض محیط فرآیند قرار دهد.

مقایسه مواد صندلی شیر پروانه ای دستی

یک شیر پروانه ای دستی باید به عنوان یک مجموعه کامل ارزیابی شود. بدنه، دیسک، نشیمنگاه، شفت و مهر و موم ساقه ممکن است با محیط فرآیند یا محیط اطراف تماس داشته باشند.

مشخصات مهم شیر پروانه ای دستی

قطر اسمی

قطر اسمی اندازه اتصال خط لوله را نشان می دهد. شیرهای پروانه ای به ویژه در اندازه لوله های متوسط ​​و بزرگ کاربردی هستند زیرا طول و وزن بدنه آنها نسبتاً کم است.

قطر انتخاب شده باید هم با اندازه لوله و هم با ظرفیت جریان مورد نیاز مطابقت داشته باشد. یک دریچه کم اندازه ممکن است سرعت، افت فشار، لرزش و صدا ایجاد کند.

رتبه بندی فشار

درجه فشار یک شیر پروانه ای دستی باید حداکثر فشار سیستم، از جمله افزایش فشار احتمالی را پوشش دهد.

فشار مجاز واقعی ممکن است توسط مواد بدنه سوپاپ، مواد نشیمنگاه، طراحی دیسک، اتصال فلنج، دمای عملیاتی و شرایط نصب بن بست محدود شود.

درجه فشار دریچه ترموپلاستیک معمولاً با افزایش دما کاهش می یابد.

دمای عملیاتی

قابلیت دما در شیر پروانه ای دستی با حداقل مقاومت در برابر دما تعیین می شود.

درجه حرارت بدنه بالا تضمین نمی کند که صندلی، مهر و موم شفت و سایر اجزای داخلی می توانند در یک دما کار کنند.

ضریب جریان

مقادیر Cv و Kv ظرفیت جریان شیر را در شرایط تعریف شده توصیف می کنند. با تغییر زاویه دیسک، مقدار تغییر می کند.

یک شیر پروانه ای دستی کاملاً باز معمولاً نسبت به همان شیر در یک باز شدن جزئی افت فشار کمتری ایجاد می کند. با این حال، دیسک در مسیر جریان باقی می ماند و به ایجاد مقداری مقاومت ادامه می دهد.

عملکرد خاموش کردن

قابلیت خاموش شدن به حالت ارتجاعی صندلی، وضعیت سطح دیسک، تراز شفت، گشتاور بسته شدن، جهت فشار، دما و آلودگی ذرات بستگی دارد.

هر شیر پروانه ای برای یک سطح نشتی طراحی نشده است. الزامات قطعی واقعی باید قبل از انتخاب شیر تأیید شود.

گشتاور عملیاتی

گشتاور عملیاتی تحت تأثیر اندازه دیسک، فشار دیفرانسیل، فشرده سازی صندلی، ویسکوزیته سیال و تشکیل رسوب قرار می گیرد.

Ningbo Baodi Plastic Valve Co., Ltd. تهیه کننده اصلی استانداردهای صنایع شیمیایی برای چندین دسته دریچه های پلاستیکی است. اگرچه ساختارهای تکی شیرها متفاوت است، تجربه استانداردسازی همچنان به کنترل ابعاد، عملکرد فشار و الزامات مواد در تولید شیر صنعتی مرتبط است.

ویژگی های جریان یک شیر پروانه ای دستی

دیسک Angle and Flow Rate

سرعت جریان از طریق شیر پروانه ای دستی به نسبت مستقیم با زاویه دیسک افزایش نمی یابد.

در دهانه های کوچک، دیسک یک گذرگاه باریک و سرعت محلی بالا ایجاد می کند. با افزایش دهانه، ناحیه جریان موثر به سرعت رشد می کند. در نزدیکی موقعیت کاملا باز، حرکت بیشتر دیسک ممکن است افزایش نسبی کمتری در جریان ایجاد کند.

زمانی که شیر برای تنظیم دستی استفاده می شود این رابطه غیر خطی باید در نظر گرفته شود.

افت فشار

افت فشار تحت تأثیر قطر شیر، ضخامت دیسک، زاویه باز شدن، سرعت سیال، چگالی سیال، هندسه لوله و شرایط پایین دست است.

یک دیسک ساده می تواند عملکرد جریان را بهبود بخشد، اما دیسک همچنان باید استحکام مکانیکی کافی برای فشار نامی ارائه دهد.

سرویس دریچه گاز

دریچه پروانه ای دستی می تواند در سیستم های مناسب دریچه گاز متوسط را انجام دهد. عملکرد طولانی مدت در دهانه های بسیار کوچک ممکن است لبه دیسک و نشیمنگاه را در معرض جریان با سرعت بالا قرار دهد.

اثرات احتمالی شامل فرسایش صندلی، سایش لبه دیسک، سر و صدای بیش از حد، لرزش، جریان ناپایدار و کاویتاسیون است.

شرکت Ningbo Baodi Plastic Valve Co., Ltd. شیرآلات را برای طیف وسیعی از کاربردهای صنعتی عرضه می کند. در سیستم های شیمیایی، شرایط دریچه گاز باید به دقت ارزیابی شود، زیرا برخی از رسانه ها می توانند سایش را تسریع کنند یا در اطراف دیسک و صندلی متبلور شوند.

کاویتاسیون

کاویتاسیون occurs when local pressure falls below the fluid vapor pressure, causing vapor bubbles to form and then collapse.

سقوط مکرر حباب می تواند به دیسک، صندلی و لوله های پایین دست آسیب برساند. افت فشار بالا، دمای بالا سیال و باز شدن کوچک دریچه ها خطر ایجاد کاویتاسیون را افزایش می دهد.

نحوه انتخاب شیر پروانه ای دستی مناسب

رسانه فرآیند را شناسایی کنید

اولین مرحله شناسایی ترکیب مایع، غلظت شیمیایی، ویسکوزیته و محتوای ذرات است.

این محیط ممکن است شامل آب تمیز، فاضلاب، اسید، قلیایی، محلول نمک، حلال، دوغاب، هوای فشرده، گاز کم فشار یا آب فرآیندی حاوی مواد افزودنی باشد.

تمام مواد خیس شده باید از نظر سازگاری با محیط واقعی بررسی شوند.

فشار و دما را تأیید کنید

فشار نرمال، حداکثر فشار و افزایش فشار بالقوه باید بررسی شوند. دمای کارکرد، دمای تمیز کردن و دمای محیط نیز ممکن است بر عملکرد شیر تأثیر بگذارد.

برای شیرهای ترموپلاستیک، کاهش فشار و دما اهمیت ویژه ای دارد. شرکت Ningbo Baodi Plastic Valve Co., Ltd. بیش از چهار دهه تجربه در تولید شیرهای پلاستیکی صنعتی برای کاربردهای سخت دارد که در آن فرضیات نادرست فشار و دما می تواند منجر به تغییر شکل بدنه یا خرابی صندلی شود.

استایل بدن را انتخاب کنید

شیر پروانه ای دستی ویفر برای جاهایی مناسب است که وزن کم و حداقل فضای نصب در اولویت باشد.

در جایی که چیدمان لوله‌کشی به اتصالات فلنجی مستقل نیاز دارد، ممکن است یک شیر لنگه ترجیح داده شود.

یک شیر فلنجی برای خطوط لوله بزرگتر یا تاسیساتی که به پایداری اتصال بیشتری نیاز دارند، مناسب است.

مواد صندلی را انتخاب کنید

انتخاب صندلی باید مقاومت شیمیایی، دمای عملیاتی، سایش و فرکانس کار را در نظر بگیرد.

EPDM ممکن است با آب و مواد شیمیایی رقیق شده انتخاب شده مناسب باشد. NBR برای بسیاری از کاربردهای مرتبط با نفت مناسب تر است. PTFE مقاومت شیمیایی گسترده ای را ارائه می دهد اما به ساختار حمایتی مناسب نیاز دارد.

مواد دیسک را انتخاب کنید

دیسک به طور دائم در معرض محیط فرآیند قرار می گیرد. بدنه شیر مقاوم در برابر خوردگی دیسک ناسازگار را جبران نمی کند.

بنابراین مواد دیسک، آستر یا پوشش محافظ باید به طور مستقل ارزیابی شوند.

روش عملیاتی را تعیین کنید

عملکرد اهرمی برای اندازه های کوچکتر شیر عملی است. گیربکس به طور کلی برای شیرهای بزرگتر، فشار دیفرانسیل بالا یا کاربردهایی که نیاز به حرکت تدریجی دارند ترجیح داده می شود.

سازگاری فلنج را بررسی کنید

قطر داخلی فلنج لوله باید فضای کافی برای چرخش دیسک ایجاد کند. برخی از طرح های فلنج، پوشش لوله یا جوش های داخلی ممکن است با لبه دیسک تداخل داشته باشند.

استاندارد فلنج، الگوی پیچ، سطح آب بندی و ابعاد اتصال باید با شیر پروانه ای دستی انتخاب شده مطابقت داشته باشد.

راهنمای نصب دستی شیر پروانه ای

شیر را بررسی کنید

قبل از نصب، دیسک، صندلی، بدنه، شفت و مکانیسم عملکرد را بررسی کنید. دیسک باید در طول مسیر کامل خود به آرامی حرکت کند.

داخل شیر باید عاری از مواد بسته بندی، کثیفی و ذرات سخت باشد.

خط لوله را تمیز کنید

سرباره جوش، شن و ماسه و سایر زباله ها می توانند در حین عملیات اولیه، نشیمنگاه را بریده یا دیسک را خراش دهند.

بنابراین قبل از اینکه شیر پروانه ای دستی به کار گرفته شود، خط لوله باید شسته شود.

دیسک را کمی باز نگه دارید

در حین نصب، دیسک معمولاً به جای بسته شدن، کمی باز است.

این از گیر افتادن یا فشرده شدن نادرست لبه دیسک بین فلنج های لوله جلوگیری می کند.

فلنج ها را تراز کنید

فلنج ها باید موازی و به درستی در مرکز قرار گیرند. این شیر نباید برای کشیدن لوله های ناهمتراز در موقعیت مورد استفاده قرار گیرد.

ناهماهنگی ممکن است بدنه را تغییر شکل دهد، گشتاور عملیاتی را افزایش دهد یا باعث تماس دیسک با دیواره لوله شود.

پیچ ها را به طور یکنواخت سفت کنید

پیچ ها باید به تدریج به صورت ضربدری سفت شوند. این باعث توزیع یکنواخت بار گیره در اطراف بدنه شیر می شود.

برای شیر پروانه ای دستی ترموپلاستیک، نیروی پیچ بیش از حد ممکن است بدن یا صندلی را تغییر شکل دهد. شرکت Ningbo Baodi Plastic Valve Co., Ltd. لوله‌ها، اتصالات و شیرهای پلاستیکی صنعتی را ارائه می‌دهد که می‌توانند بر اساس استانداردهای اتصال هماهنگ انتخاب شوند و به کاهش عدم تطابق ابعادی در هنگام نصب کمک می‌کنند.

پاکسازی دیسک را بررسی کنید

قبل از سفت شدن نهایی، دیسک باید با دقت چرخانده شود تا اطمینان حاصل شود که با لوله یا فلنج داخلی تماس ندارد.

پس از نصب، شیر باید دوباره باز و بسته شود تا عملکرد صاف آن بررسی شود.

عملیات ایمن و تعمیر و نگهداری معمول

عملیات دستی صحیح

اپراتور باید دسته یا چرخ دستی را به آرامی بچرخاند. از میله های اکستنشن نباید استفاده کرد مگر اینکه به طور خاص برای شیر تایید شده باشد.

نیروی بیش از حد می تواند به شفت، گیربکس، اتصال دیسک یا نشیمنگاه سوپاپ آسیب برساند.

عملیات دوره ای

شیر پروانه ای دستی که برای مدت طولانی در یک موقعیت باقی می ماند ممکن است با چسبندگی صندلی، خوردگی یا تجمع رسوب مواجه شود.

در جایی که شرایط سیستم اجازه می‌دهد، باز و بسته شدن دوره‌ای می‌تواند به تأیید فعال بودن شیر کمک کند.

شفت and Gearbox Inspection

ناحیه شفت باید از نظر نشتی خارجی بررسی شود. گیربکس ها باید از نظر بست های شل، نشانگرهای آسیب دیده و مقاومت عملکرد غیرعادی بازرسی شوند.

تغییر قابل توجه در گشتاور چرخ دستی ممکن است نشان دهنده یک مشکل داخلی باشد.

بازرسی صندلی و دیسک

صندلی باید از نظر بریدگی، تورم، سفت شدن و تغییر شکل دائمی بررسی شود. دیسک باید از نظر خوردگی، خط و خش و آسیب پوشش بررسی شود.

شرکت Ningbo Baodi Plastic Valve Co., Ltd. گواهینامه های سیستم ISO 9001، ISO 14001 و ISO 45001 را دریافت کرده است. این سیستم‌های مدیریتی از تولید پایدار و کنترل فرآیند پشتیبانی می‌کنند، در حالی که بازرسی منظم میدانی پس از وارد شدن به سرویس شیر ضروری است.

پشتیبانی از خط لوله

شیر نباید وزن بیش از حد خط لوله را تحمل کند. شیرهای بزرگ ممکن است نیاز به پشتیبانی مکانیکی مستقل داشته باشند.

لرزش خط لوله، انبساط حرارتی و ضربه خارجی نیز باید کنترل شود تا از فشار بر بدنه شیر جلوگیری شود.

مشکلات رایج دریچه پروانه ای دستی

عملکرد سوپاپ مشکل است

علل احتمالی: فشردگی بیش از حد صندلی، فلنج های لوله نامناسب، تداخل دیسک با لوله، محیط متبلور، تجمع رسوب، خوردگی شفت یا آسیب گیربکس.

قبل از مشخص شدن علت افزایش گشتاور نباید سوپاپ را مجبور کرد.

نشت ساقه

نشتی در اطراف شفت ممکن است ناشی از فرسودگی مهر و موم، بوش های آسیب دیده، خوردگی شفت یا دمای کار بیش از حد باشد.

قبل از انجام تعمیرات، سیستم باید ایزوله، کاهش فشار و تخلیه شود.

نشتی داخلی

علل احتمالی: آسیب به صندلی، آسیب لبه دیسک، ذرات به دام افتاده، بسته شدن ناقص، ناسازگاری شیمیایی، تغییر شکل بدنه یا گشتاور عملکردی نادرست.

در سیستم های خورنده، تورم صندلی یا حمله به سطح دیسک ممکن است به تدریج ایجاد شود. شرکت Ningbo Baodi Plastic Valve Co., Ltd. به ده‌ها هزار شرکت در بازارهای داخلی و بین‌المللی خدمات ارائه کرده است، جایی که قابلیت اطمینان بلندمدت شیر ​​اغلب به همان اندازه که به طراحی پایه شیر بستگی دارد به انتخاب مواد و کیفیت نصب بستگی دارد.

نویز و لرزش

سرعت جریان بالا، افت فشار بیش از حد یا عملکرد طولانی مدت در یک دهانه کوچک می تواند صدا و لرزش ایجاد کند.

کاویتاسیون and unstable downstream flow may also contribute. The operating point should be reviewed rather than treating the noise as an isolated mechanical problem.

کاربردهای معمولی شیر پروانه ای دستی

تصفیه آب

شیرهای پروانه ای دستی در خطوط لوله آب خام، فیلتراسیون، گردش خون و زهکشی استفاده می شود.

ساختار فشرده آنها به ویژه در سیستم های با قطر بزرگ که وزن شیر و فضای اتاق تجهیزات باید کنترل شود مفید است.

پردازش شیمیایی

محصولات شیر پروانه ای دستی ترموپلاستیک را می توان برای اسیدها، مایعات قلیایی و سایر مواد شیمیایی خورنده انتخاب کرد که بدنه، دیسک، صندلی و مواد مهر و موم سازگار باشند.

Ningbo Baodi Plastic Valve Co., Ltd. توسعه یافته از کارخانه شیرهای شیمیایی ژنهای و کارخانه شیر پلاستیکی Beilun. ارتباط اولیه آن با تولید شیر شیمیایی، پایه ای عملی برای کاربردهای صنعتی شیر مقاوم در برابر خوردگی فراهم می کند.

سیستم های آبیاری

دریچه های پروانه ای برای قطع کردن خطوط اصلی، جداسازی انشعاب و کنترل فیلتر در شبکه های آبیاری استفاده می شود.

یک دسته دستی به اپراتورها اجازه می دهد تا خطوط لوله بزرگ را بدون نیروی الکتریکی، پنوماتیکی یا هیدرولیکی خارجی کنترل کنند.

آب خنک کننده و گردش

شیرهای پروانه ای دستی در سیستم های آب خنک کننده، آب فرآیند و گردش خون رایج هستند.

زمانی که آب حاوی بازدارنده های خوردگی، مواد پاک کننده یا سایر افزودنی های شیمیایی باشد، سازگاری صندلی باید بررسی شود.

تجهیزات صنعتی

یک شیر پروانه ای دستی ممکن است در اطراف پمپ ها، مخازن، فیلترها، مبدل های حرارتی، تجهیزات اختلاط، واحدهای تصفیه و اسکیدهای فرآیند نصب شود.

این شیر اجازه می دهد تا بخش های تجهیزات جداگانه برای تمیز کردن، بازرسی، تعمیر یا جایگزینی جدا شوند.

سیستم های هوا و گاز کم فشار

دریچه های پروانه ای ممکن است در تهویه، جابجایی هوا و کاربردهای گاز کم فشار استفاده شوند.

قبل از نصب باید عملکرد خاموش و شرایط ایمنی رسانه مورد نیاز تأیید شود.

سوالات متداول در مورد شیر پروانه ای دستی

آیا می توان از شیر پروانه ای دستی برای کنترل جریان استفاده کرد؟

برای تنظیم جریان متوسط ​​می توان از شیر پروانه ای دستی استفاده کرد. با این حال، عملکرد طولانی مدت در یک دهانه بسیار کوچک ممکن است باعث ایجاد سرعت بالا، لرزش، صدا و فرسایش صندلی شود.

اندازه دریچه و زاویه عملکرد عادی باید با توجه به محدوده جریان واقعی انتخاب شود.

آیا یک شیر پروانه ای دستی می تواند خاموشی کامل را ارائه دهد؟

یک شیر پروانه ای دستی با صندلی نرم که به درستی انتخاب شده باشد می تواند خاموشی قابل اعتمادی را فراهم کند. عملکرد واقعی نشتی به مواد صندلی، وضعیت دیسک، فشار عملیاتی و گشتاور بسته شدن بستگی دارد.

الزامات قطعی خاص باید از مشخصات شیر ​​تأیید شود.

آیا می توان شیر را به صورت عمودی نصب کرد؟

اکثر محصولات Manual Butterfly Valve را می توان در خطوط لوله افقی یا عمودی نصب کرد.

برای سیالات حاوی ذرات، جهت شفت و جهت لوله باید در نظر گرفته شود تا تجمع رسوب در اطراف قسمت پایین دیسک کاهش یابد.

چرا دیسک در گذرگاه جریان باقی می ماند؟

دیسک عنصر کنترلی چرخان است و به طور دائم در داخل لوله نصب می شود. این به شیر اجازه می دهد طول بدنه کوتاه و وزن کم داشته باشد، اگرچه باعث کاهش فشار نیز می شود.

تفاوت بین ویفر و شیر پروانه ای لوگ چیست؟

یک شیر ویفر بین دو فلنج لوله با پیچ و مهره های عبوری بسته می شود. یک سوپاپ بنددار دارای رزوه های جداگانه در اطراف بدنه است که به هر فلنج لوله اجازه می دهد به طور جداگانه متصل شود.

اینکه آیا می توان از یک سوپاپ برای خدمات بن بست استفاده کرد به طراحی خاص و درجه فشار آن بستگی دارد.

آیا شیر پروانه ای دستی می تواند مایعات حاوی مواد جامد را کنترل کند؟

ممکن است برای سیالات خاصی که حاوی ذرات معلق هستند استفاده شود، اما اندازه ذرات، سختی، غلظت و ویژگی های ته نشینی باید در نظر گرفته شود.

ذرات ممکن است بین دیسک و نشیمنگاه محبوس شوند یا وقتی دریچه تا حدی باز است باعث فرسایش شوند.

چرا چرخش سوپاپ سخت است؟

دلایل رایج عبارتند از اصطکاک بیش از حد صندلی، ناهماهنگی فلنج، تداخل لوله، رسوب، کریستالیزاسیون شیمیایی، خوردگی شفت و مشکلات گیربکس.

تا زمانی که علت آن مشخص نشده باشد نباید نیروی اضافی اعمال شود.

آیا دیسک هنگام نصب باید باز یا بسته باشد؟

دیسک معمولاً کمی باز نگه داشته می شود. این کار از لبه و نشیمنگاه دیسک محافظت می کند در حالی که دریچه قرار دارد و پیچ های فلنج سفت شده اند.

آیا می توان از شیر پروانه ای دستی پلاستیکی در دمای بالا استفاده کرد؟

می توان از آن در محدوده دمایی بدنه، صندلی و مهر و موم استفاده کرد. فشار مجاز معمولاً با افزایش دما کاهش می یابد.

Ningbo Baodi Plastic Valve Co., Ltd. یکی از شرکت‌های اولیه داخلی بود که از CPVC در شیرهای لوله‌کشی صنعتی استفاده کرد و گزینه‌های مواد را برای کاربردهایی که به قابلیت دمایی بالاتری نسبت به PVC استاندارد نیاز دارند، ارائه کرد.

شیر پروانه ای دستی چقدر دوام می آورد؟

عمر مفید بستگی به فرکانس عملیاتی، متوسط، فشار، دما، سرعت جریان، مواد صندلی، نصب و نگهداری دارد.

یک شیر در سرویس آب تمیز ممکن است به طور قابل توجهی بیشتر از طراحی مشابه در سرویس های شیمیایی ساینده یا کریستالی دوام بیاورد.

چه چیزی باعث نشتی داخلی می شود؟

نشتی داخلی ممکن است ناشی از بریدگی صندلی، آسیب دیسک، زباله های به دام افتاده، وضعیت بسته شدن نادرست، مواد ناسازگار یا تغییر شکل بدنه باشد.

تمیز کردن خط لوله قبل از نصب یکی از موثرترین راه‌ها برای کاهش آسیب اولیه صندلی است.

آیا صندلی قابل تعویض است؟

برخی از طرح‌های شیر پروانه‌ای دستی دارای صندلی‌های قابل تعویض هستند، در حالی که برخی دیگر از صندلی‌های باند یا قالب‌گیری شده استفاده می‌کنند.

روش نگهداری به ساختار بدنه سوپاپ و طراحی نگهداری صندلی بستگی دارد.

آیا جهت جریان مهم است؟

بسیاری از شیرهای پروانه ای متحدالمرکز برای جریان دو طرفه مناسب هستند. شیرهای غیرعادی یا طراحی شده خاص ممکن است جهت جریان ترجیحی داشته باشند.

هر فلش جریان یا دستورالعمل نصب ارائه شده با شیر باید رعایت شود.

قبل از انتخاب شیر پروانه ای دستی چه اطلاعاتی لازم است؟

اطلاعات مورد نیاز شامل قطر اسمی، سبک بدنه، جنس بدنه، مواد دیسک، مواد شفت، مواد نشیمنگاه، مواد مهر و موم، درجه فشار، دمای عملیاتی، محیط فرآیند، غلظت مواد شیمیایی، سرعت جریان مورد نیاز، استاندارد اتصال، جهت نصب، روش کار و عملکرد قطع مورد نیاز است.

اطلاعات کامل عملیاتی به شیر پروانه ای دستی منتخب اجازه می دهد تا با شرایط واقعی خط لوله مطابقت داشته باشد نه فقط با قطر اسمی.
