سایر محصولات شیر پلاستیکی چیست؟ تحلیل معماری در سیستم های لوله کشی صنعتی
در محیط های پیچیده جابجایی سیال، دریچه های توپی، پروانه ای و دیافراگمی استاندارد، جریان جهت اولیه را مدیریت می کنند. با این حال، حفظ یکپارچگی سیستم، جلوگیری از کاویتاسیون پمپ، و امکان تشخیص دقیق به اجزای کمکی تخصصی نیاز دارد. این دسته فنی، که به عنوان سایر محصولات دریچه پلاستیکی تعریف می شود، شامل دستگاه های کنترل دستی ضروری سیال می شود که برای انجام این سوله های عملیاتی بسیار خاص در یک شبکه لوله کشی طراحی شده اند.
ساخت و یکپارچگی ساختاری این شیرهای کمکی برای ایمنی کلی سیستم بسیار مهم است. Ningbo Baodi Plastic Valve Co., Ltd. یکی از اولین شرکتهایی است که در چین به طراحی و تولید شیرهای پلاستیکی صنعتی پرداخته است. این شرکت با تولید اولین شیر دیافراگمی پلاستیکی خود در سال 1979 و اختراع شیر توپی فلنجی یک تکه در سال 1992، به طور مداوم بر حل چالش های پیچیده کنترل سیال متمرکز شده است. Ningbo Baodi Plastic Valve Co., Ltd. به عنوان تهیه کننده اصلی استانداردهای ملی برای شیرهای پلاستیکی، سایر محصولات شیر پلاستیکی خود را مهندسی می کند تا دقیقاً همان درجه بندی فشار و پروتکل های مقاومت شیمیایی را به عنوان اجزای اصلی خط لوله کنترل جریان خود برآورده کند. این تضمین می کند که هر نقطه در شبکه سیال سازگاری مواد را حفظ می کند.
نقش مکمل شیرهای کمکی در مدارهای سیال
سایر محصولات شیر پلاستیکی به عنوان لایه محافظ و تشخیصی در یک معماری لوله کشی صنعتی عمل می کند. آنها معمولاً جریان حجمی اصلی را تنظیم نمی کنند. در عوض، آنها به متغیرهای فیزیکی که در حین انتقال سیال به وجود می آیند، رسیدگی می کنند. به عنوان مثال، دریچههای نمونهبرداری پلاستیکی (labcocks) به اپراتورها اجازه میدهند تا حجمهای ریز از مواد شیمیایی تهاجمی را برای تجزیه و تحلیل آزمایشگاهی بدون کاهش فشار خط اصلی استخراج کنند. دریچه های پایی در نقطه ورودی پمپ های مکش کار می کنند تا از از بین رفتن پرایم جلوگیری کنند، در حالی که دریچه های آزاد کننده هوا به طور خودکار حباب های گاز انباشته شده را خارج می کنند که در غیر این صورت می تواند باعث افزایش فشار شدید یا اثرات چکش آب شود.
مزایای فیزیکی اصلی: پلیمرهای پلاستیک در مقابل آلیاژهای فلزی
هنگام انتخاب شیرهای دستی کمکی برای محیط های بسیار خورنده یا فوق خالص، پلیمرهای ترموپلاستیک مزایای فیزیکی و ترمودینامیکی متمایزی را نسبت به اجزای فلزی سنتی ارائه می دهند. جدول زیر تفاوت پارامترهای خاص در کاربردهای صنعتی را نشان می دهد.
| پارامتر فنی | سایر محصولات شیر پلاستیکی (UPVC/CPVC/PP/PVDF) | شیرهای کمکی فلزی سنتی (کربن/فولاد ضد زنگ) |
| مقاومت شیمیایی | نسبت به اسیدهای طیف وسیع، قلیایی ها و هالوژن ها بی اثر است. بدون خوردگی گالوانیکی | مستعد اکسیداسیون، حفره شدن و خوردگی گالوانیکی در محیط های تهاجمی. |
| زبری سطح داخلی (Hazen-Williams C-Factor) | C=150 (به طور مداوم صاف، مانع از پوسته پوسته شدن و تشکیل بیوفیلم می شود). | C=100-130 (مشروط به پوسته پوسته شدن، تجمع زنگ زدگی و کاهش اصطکاک در طول زمان). |
| هدایت حرارتی | هدایت حرارتی کم (0.14 - 0.22 W/m·K)؛ تراکم را به حداقل می رساند. | هدایت حرارتی بالا (15 - 50 W/m·K)؛ نیاز به عایق خارجی دارد. |
| وزن مخصوص (وزن چگالی) | 0.90 - 1.78 g/cm³ (سبک، کاهش تنش مکانیکی روی پایه های لوله). | 7.80 - 8.00 g/cm³ (سنگین، نیازمند مهاربندی ساختاری قوی). |
| قدرت دی الکتریک | عایق های عالی؛ از جریان های الکتریکی سرگردان در سیستم لوله کشی جلوگیری می کند. | رسانا؛ نیاز به زمین در چیدمان کارخانه های صنعتی خاص دارد. |
از زمان گسترش خط تولید خود در سال 2006 برای پوشش لوله ها و اتصالات پلاستیکی صنعتی جامع، شرکت Ningbo Baodi Plastic Valve Co., Ltd. از مواد پیشرفته ای مانند CPVC استفاده کرده است تا اطمینان حاصل شود که این اجزای کمکی می توانند در برابر دمای بالا مقاومت کنند. با ادغام سایر محصولات دریچه پلاستیکی ترموپلاستیک در سیستم، تسهیلات می توانند هزینه های تعمیر و نگهداری مرتبط با زدودن زنگ زدگی و خستگی فلز را از بین ببرند و در نتیجه چرخه عمر کل عملیات جابجایی سیال را افزایش دهند.
ساختارهای هسته و مکانیسم های عملیاتی سایر محصولات دریچه پلاستیکی
قابلیت اطمینان عملیاتی شبکه های سیال صنعتی به شدت به مکانیسم های داخلی اجزای کمکی بستگی دارد. Ningbo Baodi Plastic Valve Co., Ltd. به عنوان یک شرکت ملی فناوری پیشرفته و یک شرکت تخصصی و پیچیده شهر نینگبو، سایر محصولات شیر پلاستیکی خود را برای مقاومت در برابر نیروهای هیدرودینامیکی و محیط های شیمیایی تهاجمی طراحی می کند. در زیر به تفصیل ساختارهای داخلی و اصول عملکرد این دستگاههای کنترل سیال حیاتی اشاره شده است.
دریچه های پایی پلاستیکی صنعتی: ضد جریان برگشتی و محافظ پمپ
دریچه های پایه پلاستیکی که در نقطه ورودی یک خط لوله مکش نصب می شوند، عملکرد مکانیکی دوگانه ای را انجام می دهند: فیلتر کردن زباله ها و جلوگیری از جریان برگشتی. مکانیزم داخلی معمولاً دارای یک عنصر چک وزن دار یا به کمک فنر (مانند یک توپ یا پاپت) است که تحت فشار مکش منفی تولید شده توسط پمپ باز می شود. هنگامی که پمپ خاموش می شود، وزن ستون سیال، عنصر داخلی را مجبور می کند تا فوراً در برابر حلقه O-الاستومری (معمولا EPDM یا FPM) آب بندی شود. این مکانیسم سیال را در خط مکش به دام می اندازد و از تجربه خشک شدن پمپ یا "از دست دادن پرایم" جلوگیری می کند.
یکی از اجزای ساختاری مهم دریچه پا، صافی یکپارچه (صفحه مکش) است. Ningbo Baodi Plastic Valve Co., Ltd. این صافیها را مهندسی میکند تا نسبت سطح باز را به حداکثر برساند، که افت فشار را به حداقل میرساند و در عین حال ذرات جامد را که میتوانند به پروانههای پمپ گریز از مرکز آسیب بزنند مسدود میکنند.
دریچه های رهاسازی هوا و خلاء شکن: تنظیم فشار سیستم
تجمع گاز در خطوط لوله صنعتی می تواند منجر به محدودیت جریان، افزایش مصرف انرژی پمپ و چکش آب مخرب شود. دریچههای هوای پلاستیکی از یک مکانیزم شناور داخلی با مهندسی دقیق در یک محفظه عمودی استفاده میکنند. هنگامی که هوا در نقاط مرتفع یک سیستم جمع می شود، سطح سیال در محفظه شیر کاهش می یابد. این امر شناور داخلی را پایین می آورد و یک روزنه برای تخلیه گاز محبوس شده باز می کند. همانطور که سیال هوای خارج شده را جابجا می کند، شناور بالا می رود تا دهانه را ببندد.
برعکس، شیرهای خلاء شکن از خطوط لوله در برابر فروپاشی فشار منفی محافظت می کنند. اگر سیستم به سرعت تخلیه شود، دریچه برای ورود هوای محیط باز می شود و خلاء را می شکند. ساخت این قطعات مستلزم تحمل ابعاد دقیق است که منعکس کننده فرآیندهای کنترل کیفیت دقیق است که تحت گواهینامه های سیستم ISO 9001، ISO 14001 و ISO 45001 در Ningbo Baodi Plastic Valve Co., Ltd.
Labcock و شیرهای نمونه برداری: کنترل میکرو جریان با دقت بالا
در تاسیسات دوز شیمیایی و تصفیه آب، اپراتورها باید نمونه های رسانه ای را بدون قطع جریان اصلی فرآیند یا تغییر فشار سیستم استخراج کنند. شیرهای پلاستیکی و شیرهای نمونه برداری فشرده، دریچه های یک چهارم چرخشی یا سوزنی هستند که برای استخراج سیال با حجم میکرو طراحی شده اند. ساختار داخلی فضای مرده را به حداقل میرساند (حفرههایی که مایع میتواند راکد شود)، و اطمینان حاصل میکند که مایع استخراجشده یک نمونه واقعی و نماینده بدون آلودگی متقابل است.
از آنجایی که نمونه برداری اغلب شامل اسیدها یا قلیایی های بسیار غلیظ می شود، یکپارچگی مواد بسیار مهم است. این شیرها به طور کامل از ترکیبات ترموپلاستیک بدون هیچ گونه قطعات خیس شده فلزی در معرض قالب گیری می شوند و از مقاومت کامل در برابر رسانه های خورنده در طول عملیات دستی اطمینان حاصل می کنند.
عینک بینایی پلاستیکی و نشانگرهای سطح: تشخیص مایعات بصری
در حالی که به طور فعال جریان فیزیکی را تنظیم نمی کند، عینک های بینایی از دیگر محصولات شیر پلاستیکی برای نظارت بر زمان واقعی مایعات حیاتی هستند. آنها از یک بخش ساختاری شفاف - که اغلب از پلی کربنات با شفافیت بالا یا پی وی سی شفاف اکسترود می شوند - تشکیل شده اند که توسط انتهای اتصال ترموپلاستیک استاندارد احاطه شده اند. این طرح به اپراتورها اجازه میدهد تا جهت جریان سیال، رنگ رسانه، کدورت و وجود حبابهای هوا را بدون برچیدن خط لوله به صورت بصری تأیید کنند.
برای ارائه یک مرجع فنی واضح برای طراحی سیستم لوله کشی، جدول زیر پارامترهای مکانیکی و محدودیت های عملکرد استاندارد این اجزای کمکی هسته را نشان می دهد.
| دسته بندی محصولات | مکانیزم داخلی اولیه | فشار فعال / ترک خوردگی استاندارد | حداکثر فشار عملیاتی معمولی (در 20 درجه سانتیگراد) | عملکرد سیستم اصلی |
| دریچه های پای پلاستیکی | گرانش یا چک فنر صافی مجتمع | 0.01 - 0.03 مگاپاسکال | 1.0 مگاپاسکال (150 PSI) | پرایم پمپ مکش را حفظ کنید. فیلتراسیون ناخالص زباله |
| دریچه های آزاد کننده هوا | شناور شناور و روزنه دریچه | تهویه خودکار در بیش از 0 مگاپاسکال | 1.0 مگاپاسکال (150 PSI) | جیب های گاز گرفتار را بیرون کنید. جلوگیری از قفل هوا و چکش آب |
| شیرهای خلاء شکن | پوپت حساس به فشار | در فشار منفی (<0 مگاپاسکال) باز می شود | 1.0 مگاپاسکال (150 PSI) | برای جلوگیری از فروریختن خط لوله در حین تخلیه، هوای محیط را بپذیرید. |
| Labcock / شیرهای نمونه برداری | ساقه توپ یا سوزن میکرو ماشینکاری شده | چرخش یا چرخش ربع دستی | 1.0 مگاپاسکال (150 PSI) | استخراج شیمیایی ایمن و میکرو دوز دقیق. |
| عینک بینایی پلاستیکی | بدنه لوله ای شفاف | N/A (نظارت غیرفعال سازه) | 0.6 - 1.0 MPa (90 - 150 PSI) | تایید جریان بصری و بازرسی وضعیت رسانه. |
مقایسه مواد پلیمری برای ساخت سایر محصولات دریچه پلاستیکی
طول عمر عملیاتی و ایمنی هر شبکه جابجایی سیال دیکته می کند که تمام اجزای کمکی باید با مقاومت شیمیایی و حرارتی خط لوله اصلی مطابقت داشته باشند یا بیشتر از آن باشند. هنگام مهندسی سایر محصولات شیر پلاستیکی، انتخاب رزین گرمانرم مناسب، حیاتی ترین مرحله برای جلوگیری از تخریب زودرس مواد، نفوذ، یا شکست ساختاری تحت فشار است.
شرکت Ningbo Baodi Plastic Valve Co., Ltd. که در بین رهبران جهانی در تعداد دسته بندی محصولات قرار دارد، قادر است به طور کامل نیازهای لوله و شیر پلاستیکی صنعتی را پوشش دهد. با استفاده از طیف گسترده ای از پلیمرهای مولکولی پیشرفته، کارخانه تضمین می کند که هر محیط صنعتی خاص - از حمل و نقل آب محیطی گرفته تا پردازش شیمیایی شدید - دارای یک محلول شیر کمکی دقیقاً مطابقت دارد.
UPVC (پلی وینیل کلرید غیر پلاستیک)
UPVC ماده اساسی برای اکثر کاربردهای استاندارد آب و فاضلاب صنعتی است. از آنجا که فاقد نرم کننده است، ساختار مولکولی سفت و سخت آن استحکام کششی بالا و پایداری ابعادی عالی در دمای محیط را فراهم می کند. سایر محصولات دریچه پلاستیکی UPVC نسبت به اسیدهای معدنی وسیع الطیف، قلیاها و محلول های نمک بی اثری قوی نشان می دهند. با این حال، آستانه حرارتی آن نسبتا پایین است، و آن را برای فرآیندهای پیوسته بیش از 60 درجه سانتیگراد (140 درجه فارنهایت) نامناسب می کند.
CPVC (پلی وینیل کلرید کلردار)
با قرار دادن رزین استاندارد PVC در یک واکنش پس از کلرزنی، محتوای کلر از تقریباً 57٪ به 74٪ افزایش می یابد. این تغییر مولکولی به طور قابل توجهی دمای انتقال شیشه ای پلیمر را افزایش می دهد. CPVC می تواند استحکام مکانیکی و قابلیت تحمل فشار خود را در محیط های سیال تا دمای 90 درجه سانتی گراد (194 درجه فارنهایت) حفظ کند. در سال 2006، Ningbo Baodi Plastic Valve Co., Ltd. تبدیل به یکی از اولین شرکت های داخلی شد که مواد CPVC را در تولید شیرهای لوله کشی صنعتی استفاده کرد و راه حل های کمکی قوی برای دوز شیمیایی تجاری در دمای بالا و خطوط تکمیل فلز ارائه کرد.
PP (پلی پروپیلن) و PPH (پلی پروپیلن هموپلیمر)
پلی پروپیلن یک ترموپلاست نیمه کریستالی است که به دلیل مقاومت استثنایی خود در برابر قلیایی های بسیار خورنده، حلال های آلی و عوامل چربی زدا شناخته شده است - رسانه هایی که اغلب به پلیمرهای مبتنی بر PVC حمله می کنند. PPH (یک نوع هموپلیمر اصلاحشده) ساختار کریستالی ظریفتری را ارائه میدهد که در نتیجه استحکام ضربهای برتر و مقاومت درازمدت خزش بهتری دارد. عینک های دید مبتنی بر PP، labcocks و دریچه های پایی به طور گسترده در صنایع پردازش شیمیایی (CPI) و تولید کود استفاده می شوند و به راحتی در دماهای تا 95 درجه سانتیگراد (203 درجه فارنهایت) کار می کنند.
PVDF (پلی وینیلیدین فلوراید)
PVDF یک فلوروپلیمر ترموپلاستیک بسیار غیر واکنشی است که برای شرایط صنعتی شدید مهندسی شده است. پیوندهای کربن و فلوئور آن را عملاً در برابر تخریب هالوژنهای تهاجمی (مانند کلر و برم مرطوب)، اکسیدانهای قوی و تشعشعات شدید فرابنفش (UV) مصون میسازد. علاوه بر این، PVDF نیازی به افزودن تثبیت کننده های حرارتی یا کمک های پردازشی ندارد، به این معنی که آلاینده ها را به سیال منتقل نمی کند. این باعث می شود سایر محصولات دریچه پلاستیکی PVDF استاندارد مطلق برای سیستم های آب فوق خالص (UPW) در تولید نیمه هادی ها و پردازش های مهم دارویی باشد، با آستانه دمای عملیاتی مداوم تا 120 درجه سانتی گراد (248 درجه فارنهایت).
برای کمک به مهندسان لولهکشی و تیمهای تدارکات در انتخاب مواد، جدول زیر پارامترهای ترمودینامیکی و مکانیکی مقایسهای این چهار پلیمر هستهای مورد استفاده در ساخت شیرهای کمکی را شرح میدهد.
| مواد پلیمری | حداکثر دمای عملیاتی (°C / °F) | استحکام کششی در تسلیم (تقریباً مگاپاسکال) | مقاومت شیمیایی Profile | کاربرد صنعتی اولیه |
| UPVC | 60 درجه سانتیگراد / 140 درجه فارنهایت | 50 - 55 مگاپاسکال | اسیدهای معدنی، قلیایی ها، نمک ها. در برابر مواد آلی ضعیف است. | تصفیه آب استاندارد، آبیاری کشاورزی. |
| CPVC | 90 درجه سانتیگراد / 194 درجه فارنهایت | 55 - 60 مگاپاسکال | اسیدها، بازها، هیدروکربن های آلیفاتیک با دمای بالا. | پردازش شیمیایی خورنده گرم، آبکاری. |
| PP / PPH | 95 درجه سانتیگراد / 203 درجه فارنهایت | 30 - 35 مگاپاسکال | عالی در برابر حلال های آلی، قلیایی های قوی. | تولید مواد شیمیایی، فاضلاب تهاجمی. |
| PVDF | 120 درجه سانتیگراد / 248 درجه فارنهایت | 45 - 50 مگاپاسکال | هالوژن ها، اکسیدان های قوی، نوسانات شدید pH. | آب فوق خالص (UPW)، نیمه هادی ها، داروها. |
سناریوهای کاربردی صنعتی کلیدی برای سایر محصولات شیر پلاستیکی
قرارگیری استراتژیک دستگاه های کنترل سیال کمکی مستقیماً بر کارایی و ایمنی یک کارخانه فرآوری تأثیر می گذارد. بیش از 40 سال از زمان تاسیس خود، شرکت Ningbo Baodi Plastic Valve Co., Ltd.، شیرهای پلاستیکی مختلفی را برای سخت ترین صنایع طراحی و تولید کرده است. سایر محصولات شیر پلاستیکی کارخانه با صادرات به بیش از 60 کشور و خدمات دهی به ده ها هزار شرکت در سطح جهان، عمیقاً در بخش های مختلف صنعتی ادغام شده است.
شبکه های تصفیه آب و فاضلاب (WWT).
در تاسیسات WWT شهری و صنعتی، حفظ جریان سیال ثابت حیاتی است. دریچه های پایه پلاستیکی به طور سیستماتیک در پایین ایستگاه های بالابر مکش مستقر می شوند تا از برگشت لجن جلوگیری کنند و پرایم پمپ گریز از مرکز را حفظ کنند. علاوه بر این، خطوط لوله حمل و نقل آب در فواصل طولانی مستعد تشکیل حفره هوا هستند که سطح مقطع عبور سیال را محدود می کند. نصب دریچه های هوای پلاستیکی در نقاط بالای سیستم، تهویه مداوم را تضمین می کند، در نتیجه کارایی هیدرودینامیکی را بهینه می کند و از امواج شوک مکانیکی جلوگیری می کند.
سیستم های پردازش و دوز شیمیایی
کارخانههای شیمیایی که با معرفهای خطرناک مانند اسید سولفوریک، هیپوکلریت سدیم و سود سوزآور کار میکنند، نیاز به پیشگیری دقیق از نشت دارند. در این محیط ها، سایر محصولات شیر پلاستیکی مانند شیرهای نمونه برداری PVDF یا PP (labcocks) در خطوط بای پس یا هدرهای اصلی ادغام می شوند. آنها به مهندسان شیمی اجازه میدهند تا نمونههای ریز را برای تیتراسیون و کنترل کیفیت بدون قرار دادن محیط وسیعتر در معرض بخارات سمی استخراج کنند.
آبیاری کشاورزی و آبزی پروری
شبکه های سیال در هوای آزاد با چالش های دوگانه مدیریت حجم عظیم و قرار گرفتن در معرض اشعه ماوراء بنفش (UV) مواجه هستند. شیرهای کمکی ترموپلاستیک با ظرفیت بالا که در این بخش ها استفاده می شوند با تثبیت کننده های UV ترکیب می شوند. دریچه های پلاستیکی با قطر بزرگ و وکیوم شکن ها در منیفولدهای آبیاری برای جلوگیری از سیفون و محافظت از منابع آب در برابر آلودگی متقابل کود یا آفت کش در هنگام خاموش شدن سیستم استفاده می شوند.
ادغام لوله های صنعتی: مشخصات نصب و تحمل عملیاتی
نصب نادرست عامل اصلی خرابی زودرس در سیستم های لوله کشی ترموپلاستیک است. برخلاف اجزای فلزی، پلیمرهای پلاستیکی مدول الاستیسیته کمتری دارند، به این معنی که در برابر سفت شدن بیش از حد و تنش مکانیکی حساستر هستند. Ningbo Baodi Plastic Valve Co., Ltd. که دارای مجوز ملی تولید قطعات لولهکشی تحت فشار تجهیزات ویژه است، سایر محصولات شیر پلاستیکی را با تلورانسهای ابعادی دقیق تولید میکند که با استانداردهای بینالمللی اتصال لولهها مطابقت دارد.
هنگام ادغام این شیرهای کمکی در یک شبکه سیال گسترده تر، مهندسان باید روش اتصال مناسب را بر اساس درجه فشار سیستم، رسانه سیال و فرکانس نگهداری مورد نیاز انتخاب کنند.
سیمان سازی فیوژن و حلال
اتصالات سوکت یک پیوند بدون درز و دائمی بین لوله و انتهای شیر ایجاد می کند. برای UPVC و CPVC، سیمان های حلال شیمیایی لایه سطحی پلیمر را حل می کنند و اجزاء را با هم ذوب می کنند. برای PP و PVDF، فیوژن سوکت حرارتی استفاده می شود. این روش بالاترین تحمل فشار را فراهم می کند اما توانایی جدا کردن آسان شیر برای تعمیر و نگهداری آینده را از بین می برد.
اتصالات رشته ای (NPT / BSPT)
اتصالات رزوه ای برای سایر محصولات دریچه پلاستیکی کوچکتر، مانند labcocks و عینک های بینایی ½ تا 2 اینچی معمول است. نصاب ها باید از نوار آب بندی PTFE (تفلون) سازگار برای اطمینان از اتصال ضد آب استفاده کنند. از درزگیرهای رزوه مایع باید اجتناب شود، مگر اینکه به طور صریح برای پلیمر پلاستیکی خاص رتبه بندی شده باشد، زیرا برخی از پایه های شیمیایی می توانند باعث ترک خوردگی استرس محیطی (ESC) در ساختارهای PVC یا پلی کربنات شوند.
اتصالات فلنج دار
فلنجینگ روش استاندارد برای شیرهای با قطر زیاد و جفت کردن قطعات پلاستیکی با خطوط لوله فلزی یا ماشین آلات سنگین است. از آنجایی که فلنج های ترموپلاستیک در صورت اعمال نیروی بیش از حد ممکن است تاب بخورند یا ترک بخورند، استفاده از آچار گشتاور و پیروی از یک دنباله محکم سفت کردن الگوی ستاره ای الزامی است. تراز مناسب برای جلوگیری از ایجاد گشتاورهای خمشی بر روی بدنه شیر بسیار مهم است.
جدول زیر پارامترهای یکپارچه سازی استاندارد و محدودیت های گشتاور توصیه شده برای نصب شیرهای کمکی ترموپلاستیک را نشان می دهد.
| استاندارد اتصال | مواد پلیمری مناسب | محدوده اندازه مشترک | مشخصات نصب و کنترل استرس |
| سوکت سیمانی حلال | UPVC، CPVC | DN15 - DN100 (½ - 4 اینچ) | نیاز به پرایمر و سیمان خاص دارد. زمان پخت به دما و رطوبت نسبی بستگی دارد. اوراق قرضه دائمی |
| سوکت حرارتی فیوژن | PP، PPH، PVDF | DN15 - DN100 (½ - 4 اینچ) | به ابزارهای گرمایش کالیبره شده (به عنوان مثال، 260 درجه سانتیگراد برای PP) نیاز دارد. پیوند مولکولی همگن ایجاد می کند. |
| رشته ای (NPT/BSPT) | تمام پلاستیک | DN8 - DN50 (¼" - 2") | 1 تا 1.5 دور با یک آچار بند با دست محکم کنید. حداکثر گشتاور: معمولاً 15-25 نیوتن متر. |
| فلنج دار (ANSI/DIN/JIS) | تمام پلاستیک | DN15 - DN300 (½ اینچ - 12 اینچ) | از واشرهای الاستومری تمام صورت استفاده کنید. پیچ ها را به صورت متقاطع سفت کنید. حداکثر گشتاور: 15-40 نیوتن متر بسته به اندازه فلنج |
سوالات متداول (FAQ) در مورد سایر محصولات شیر پلاستیکی
هنگام مهندسی سیستمهای پیچیده انتقال سیال، تیمهای تدارکات و اپراتورهای کارخانه اغلب با چالشهای فنی خاصی در رابطه با ادغام شیرهای دستی کمکی مواجه میشوند. در زیر یک تفکیک فنی دقیق از متداول ترین سوالات مربوط به سایر محصولات شیر پلاستیکی ارائه شده است.
Q1: در چه شرایطی باید یک شیر پایی به جای شیر چک استاندارد در سیستم پمپاژ نصب شود؟
در حالی که هر دو جزء از جریان معکوس سیال جلوگیری می کنند، یک شیر پایه در پایین ترین نقطه سیستم بالابر مکش منفی (جایی که پمپ بالای مخزن سیال قرار دارد) به شدت مورد نیاز است. یک شیر چک استاندارد فاقد صافی یکپارچه است. اگر در ورودی مکش استفاده شود، زباله ها به راحتی می توانند شیر را دور بزنند و پروانه پمپ را از بین ببرند. طراحی تخصصی دریچه پا ترکیبی از جلوگیری از جریان برگشتی برای نگه داشتن پرایم با صفحه فیلتر درشت برای محافظت از دارایی های مکانیکی پایین دست است.
Q2: نوسانات دما چگونه بر رتبه فشار (PSI/PN) شیرهای کمکی ترموپلاستیک تأثیر می گذارد؟
درجه فشار هر شیر پلاستیکی به طور ذاتی با دمای سیال مرتبط است. فشار اسمی استاندارد (مانند PN10 یا 150 PSI) همیشه در دمای محیط 20 درجه سانتیگراد (68 درجه فارنهایت) محاسبه می شود. با افزایش دما، استحکام کششی پلیمر کاهش مییابد که نیاز به اعمال ضریب کاهش فشار دارد. تیم های مهندسی در شرکت Ningbo Baodi Plastic Valve Co., Ltd. تاکید می کنند که انتخاب سایر محصولات شیر پلاستیکی باید حداکثر دمای کارکرد مداوم را برای جلوگیری از پارگی فاجعه بار در نظر بگیرد. جدول زیر رفتار کاهش فشار پایه پلیمرهای هسته را نشان می دهد.
| دمای عملیاتی | کاهش فشار UPVC | کاهش فشار CPVC | کاهش فشار PP | کاهش فشار PVDF |
| 20 درجه سانتی گراد (68 درجه فارنهایت) | 100٪ از حداکثر امتیاز | 100٪ از حداکثر امتیاز | 100٪ از حداکثر امتیاز | 100٪ از حداکثر امتیاز |
| 40 درجه سانتی گراد (104 درجه فارنهایت) | تقریبا 60% | تقریبا 80% | تقریبا 75% | تقریبا 85% |
| 60 درجه سانتی گراد (140 درجه فارنهایت) | توصیه نمی شود (0%) | تقریبا 55% | تقریبا 50% | تقریبا 70% |
| 80 درجه سانتی گراد (176 درجه فارنهایت) | N/A | تقریبا 25% | تقریبا 25% | تقریبا 50% |
Q3: آیا می توان از شیرهای نمونه برداری UPVC در سیستم های سیال حاوی حلال های آلی استفاده کرد؟
خیر. در حالی که UPVC مقاومت استثنایی در برابر اسیدهای معدنی (مانند اسید هیدروکلریک یا سولفوریک) و مواد قلیایی ارائه می دهد، در برابر اکثر حلال های آلی، از جمله آروماتیک ها، کتون ها و هیدروکربن های کلردار بسیار آسیب پذیر است. قرار گرفتن در معرض این رسانه ها باعث تورم، نرم شدن و در نهایت حل شدن UPVC می شود که منجر به نشت فوری در گره نمونه برداری می شود. برای استخراج با حلال آلی، شرکت Ningbo Baodi Plastic Valve Co., Ltd. استفاده از labcocks PP یا PVDF را توصیه می کند که دارای چگالی مولکولی لازم برای مقاومت در برابر حملات شیمیایی آلی هستند.
Q4: آیا دریچه های هوای پلاستیکی تحت قرار گرفتن طولانی مدت در معرض اشعه ماوراء بنفش در فضای باز شکننده می شوند یا نشت می کنند؟
مواد استاندارد UPVC و PP زمانی که در معرض اشعه ماوراء بنفش (UV) طولانی مدت قرار می گیرند، تحت اکسیداسیون عکس قرار می گیرند. این تخریب باعث تغییر رنگ پلیمر (معمولاً سفید یا قهوه ای گچی می شود) و مقاومت در برابر ضربه را از دست می دهد و آن را شکننده می کند. با این حال، این در درجه اول بر لایه سطحی تأثیر می گذارد. برای آبیاری در فضای باز یا کاربردهای WWT در هوای آزاد، اجزای لوله کشی را می توان با پوششی از رنگ لاتکس مقاوم در برابر UV محافظت کرد. روش دیگر، انتخاب PVDF - که ذاتاً در برابر اشعه ماوراء بنفش پایدار است - خطر تخریب خورشید را به طور کامل حذف می کند.
Q5: آیا شیرهای کمکی در صورت بروز چکش آب در خط لوله مستعد آسیب هستند؟
بله. چکش آب (شوک هیدرولیک) زمانی اتفاق میافتد که یک سیال در حال حرکت مجبور به توقف یا تغییر جهت ناگهانی شود، مانند بستن سریع شیر توپی خط لوله. موج فشار حاصل می تواند به طور موقت به بیش از ده برابر فشار عملیاتی معمولی سیستم افزایش یابد. این نیروی شدید می تواند شیشه های دید پلاستیکی را بشکند، شناورهای داخلی دریچه های رهاسازی هوا را پاره کند یا مهر و موم حلقه های O-ring دریچه های نمونه برداری را منفجر کند. برای محافظت از سایر محصولات دریچه پلاستیکی، اپراتورها باید از سرعت های فعال سازی مناسب روی دریچه های اولیه اطمینان حاصل کنند و دریچه های قطع کننده هوا/خلاء با اندازه مناسب باید نصب شوند تا با تخلیه گازهای اضافی وارد شده به عنوان ضربه گیر سیستم عمل کنند.

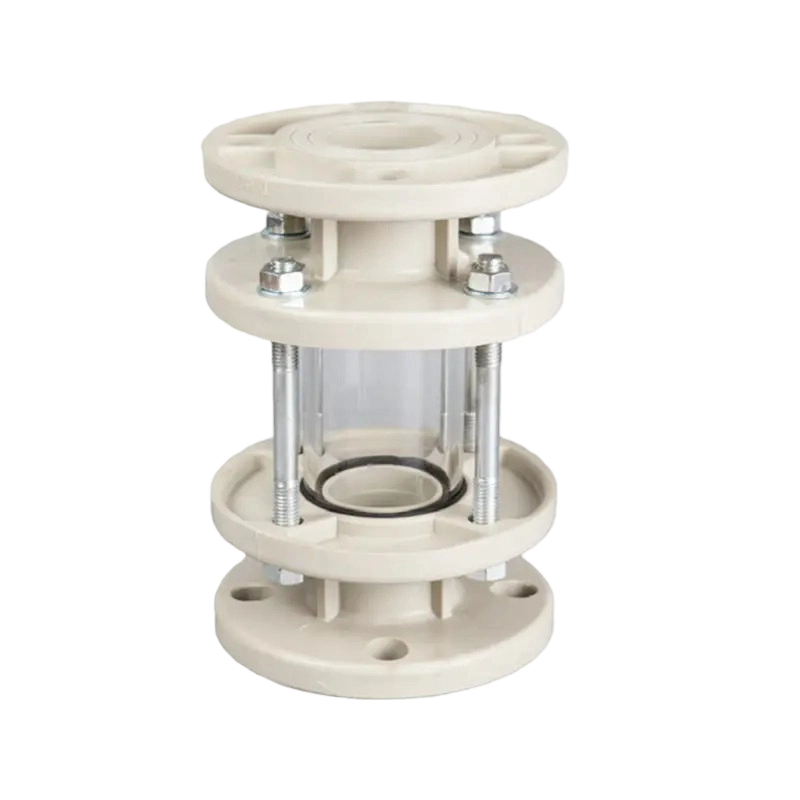

برای مشاهده رنگ و وضعیت جریان سیال، مقاوم در برابر خوردگی، وزن سبک استفاده می شود. نسخه پیشرفته دیگر اختیاری است، مناسب برای محی...

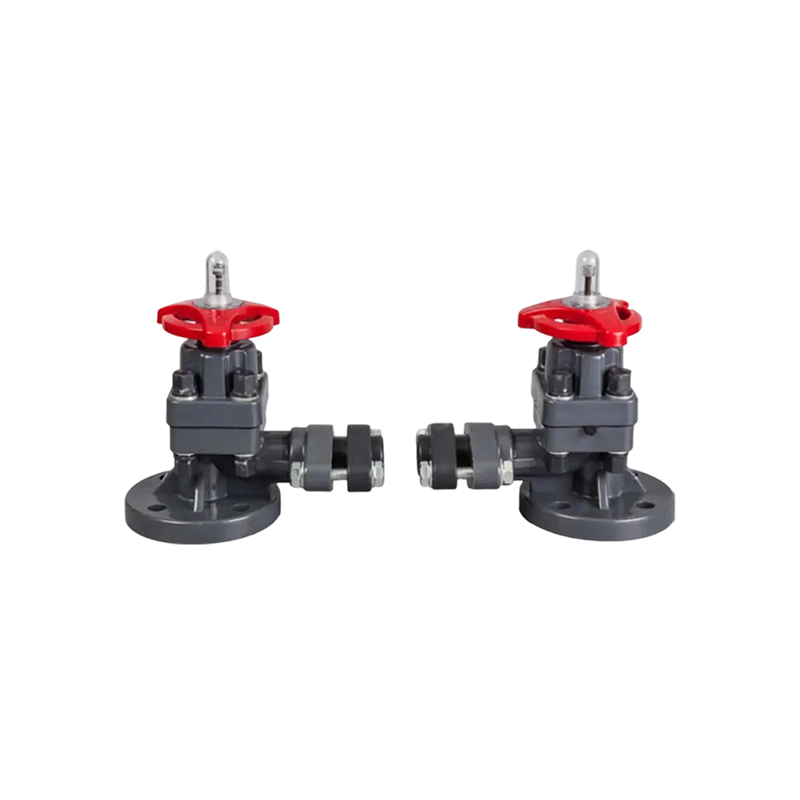

ساختار فشرده، عملکرد هزینه بالا. لوله گیج را می توان با قرار دادن لوله و سفت کردن مهره به راحتی نصب کرد. گیج نوع برش مهر و...
