شیر پروانه ای دستی

صفحه اصلی / محصولات / شیر دستی / شیر پروانه ای دستی / نوع دستگیره شیر پروانه ای

PREV：نوع دنده شیر پروانه ای کرمی بعدی：مقاله بعدی وجود ندارد

قطعات و مواد
ابعاد و مشخصات
توضیحات
گزینه ها
سوالات متداول
تماس با ما

خیر

قطعات

مواد

دسته

ABS، PPG، EL-PP

صفحه قفل

PPG، FRPP

ساقه

فولاد، فولاد ضد زنگ، آلیاژ تیتانیوم، هاستلوی

O-ring

EPDM، FPM، FFKM

صندلی

EPDM، FPM

دیسک

FRPP، PPH، UPVC، CPVC، PVDF، EL-PP

واشر آب بندی

PTFE، EPDM، FPM، FFKM

بدن

FRPP، PPG، PPH، UPVC، CPVC، PVDF، EL-PP

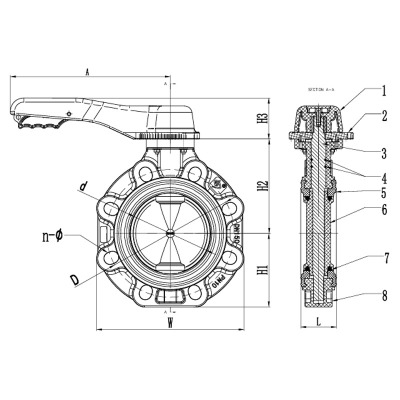

جدول ابعاد (mm)

DN	d	D			L	n			W	H1	H2	H3	A	(Mpa) مطبوعات کار
		GB/DIN	JIS	ANSI		GB/DIN	JIS	ANSI
25	35	85	90	79	37	4	4	4	125	72		56	220	1.0
32	35	100	100	89	37	4	4	4	125	72		56	220	1.0
40	47	110	105	98	38	4	4	4	150	86		56	220	1.0
50	56	125	120	121	40	4	4	4	160	80	108	56	220	1.0
65	70	145	140	140	45	4	4	4	175	88	118	56	220	1.0
80	80	160	150	152	47	8	8	4	195	98	130	75	250	1.0
100	100	180	175	190	56	8	8	8	225	112	145	75	250	1.0

125	125	210	210	216	62	8	8	8	253	126	162	77	300	1.0
150	150	240	240	241	67	8	8	8	277	138	177	77	300	1.0

200	200	295	290	298	86	8	12	8	330	165	210	77	300/400	1.0

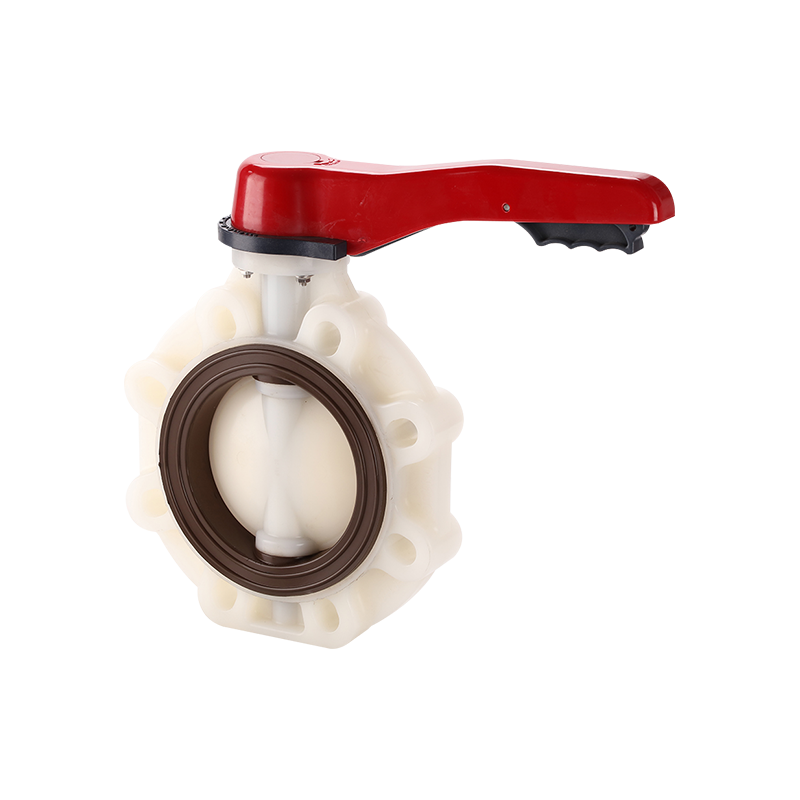

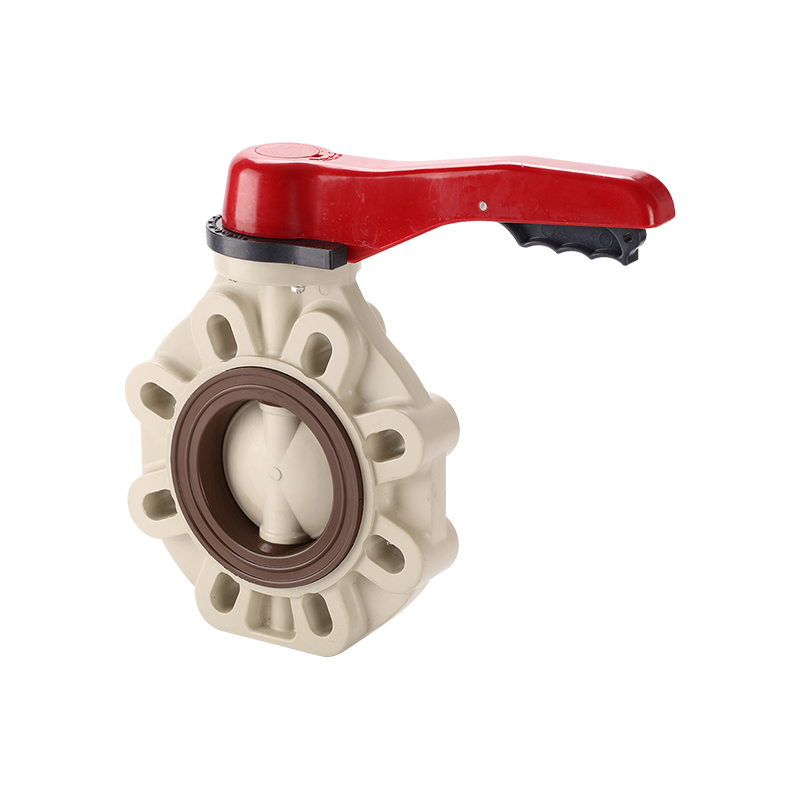

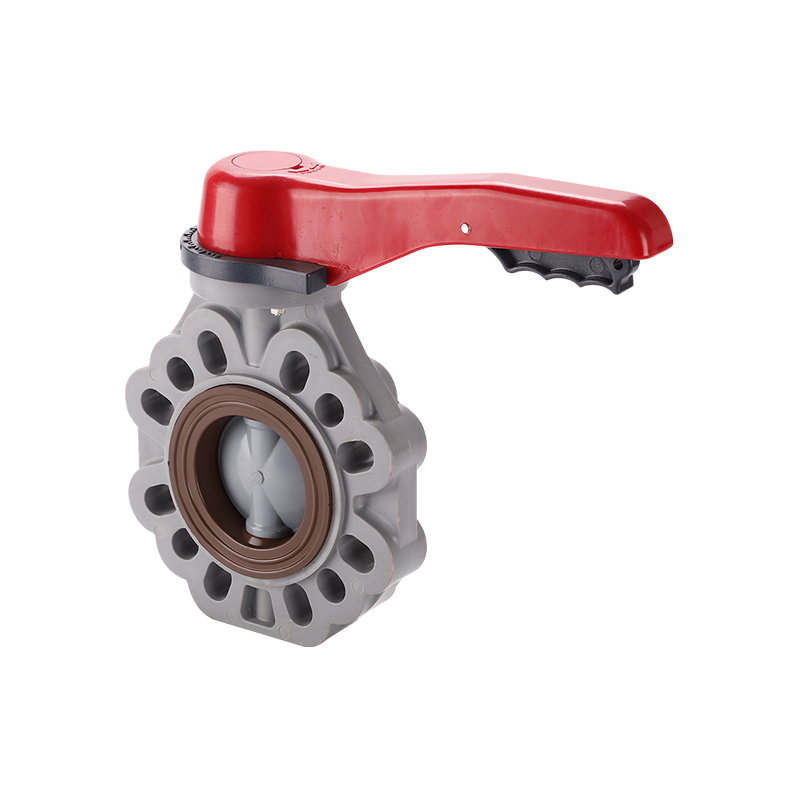

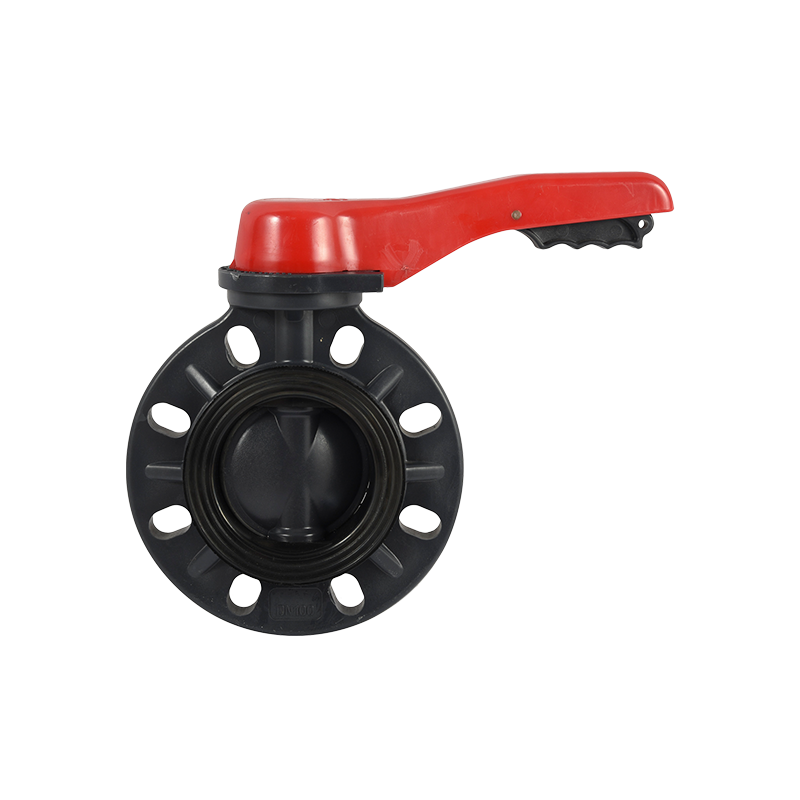

دریچه‌های پروانه‌ای دسته‌ای اهرمی در این سری با بدنه تقویت‌شده و نشیمنگاه مخصوص طراحی شده‌اند تا عایق‌کاری قابل اعتماد در یک چهارم چرخش و عملکرد دریچه گاز را در کاربردهای عمومی صنعتی و جابجایی آب ارائه دهند.

ویژگی های کلیدی:
• نشیمن سوپاپ با طراحی ویژه عملکرد آب بندی را در مقایسه با هندسه صندلی شیر پروانه ای استاندارد بهبود می بخشد و نشتی را در حالت بسته کاهش می دهد.
• بدنه شیر ضخیم شده با دنده های تقویت کننده و بدون بخش های توخالی برای به حداقل رساندن تمرکز تنش، افزایش استحکام سازه تحت شرایط عملیاتی سخت مانند نوسانات فشار، ارتعاش، و بارگذاری مکانیکی مهندسی شده است.
• طراحی دیسک با پروفیل کروی دوام را در رابط صندلی بهبود می بخشد و در عین حال Cv سوپاپ (ضریب جریان) را نیز بهبود می بخشد و افت فشار در سراسر شیر را در مقایسه با پروفیل های دیسک صاف تر کاهش می دهد.
• دسته اهرمی عملکرد سریع و لمسی یک چهارم چرخش را با نشانگر موقعیت، مناسب برای روشن/خاموش مکرر و همچنین فشار اولیه را فراهم می کند.

ترکیب ساختار بدنه تقویت‌شده و هندسه دیسک بهینه‌شده به شیر اجازه می‌دهد تا یکپارچگی آب‌بندی و قابلیت اطمینان ساختاری را در چرخه‌های مکرر حفظ کند، که مخصوصاً برای خطوط با قطر بزرگ‌تر که استرس بدنه و بارگذاری دیسک بیشتر است، مرتبط است.

کاربردهای معمولی شامل تصفیه خانه‌های آب، سیستم‌های HVAC، خطوط فرآیند شیمیایی عمومی، و لوله‌کشی صنعتی است که در آن شیر یک چهارم چرخشی سبک، مقاوم در برابر خوردگی بر جایگزین‌های فلزی سنگین‌تر ترجیح داده می‌شود. پیکربندی دسته اهرمی برای قطرهای کوچکتر و میان برد مناسب است، جایی که عملکرد دستی یک چهارم چرخش بدون اپراتور دنده عملی است.
