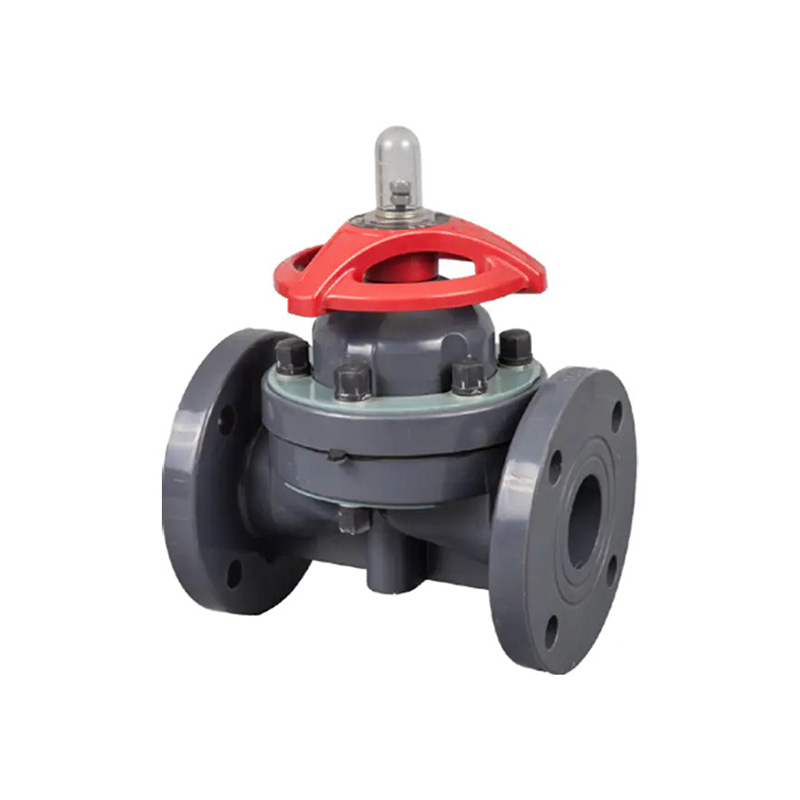

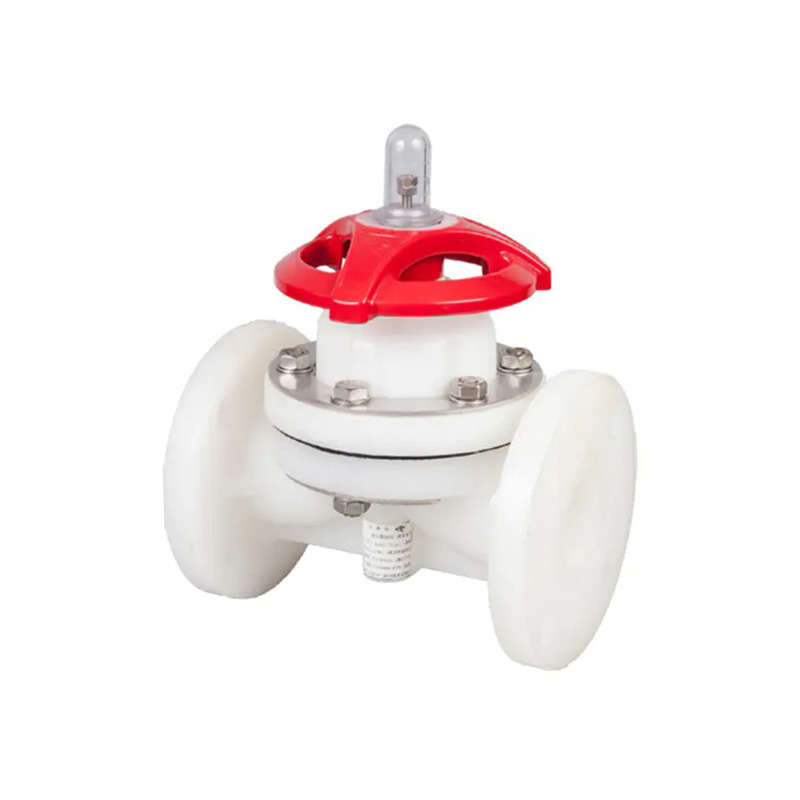

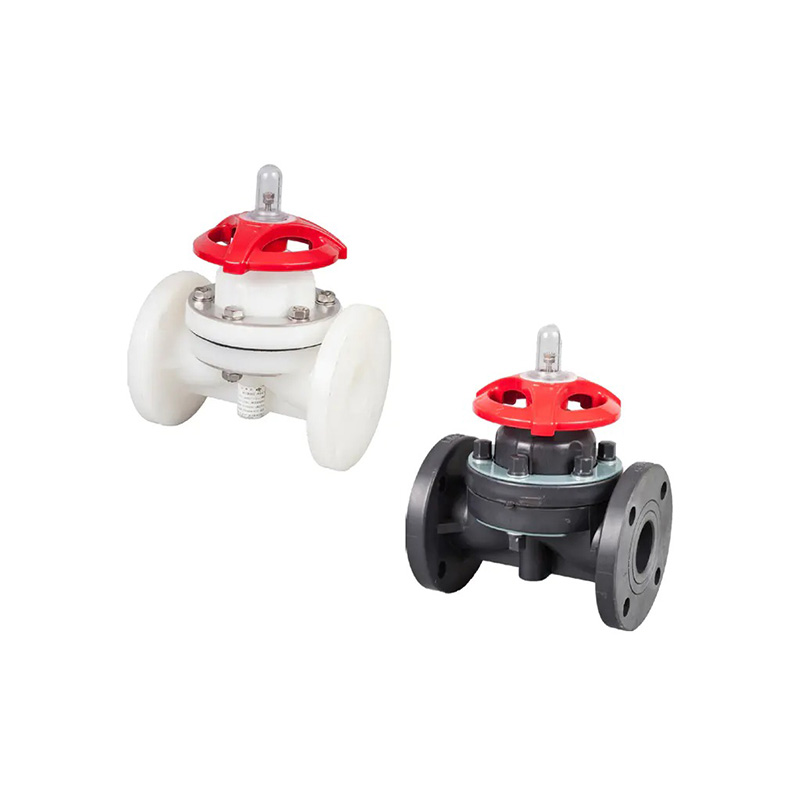

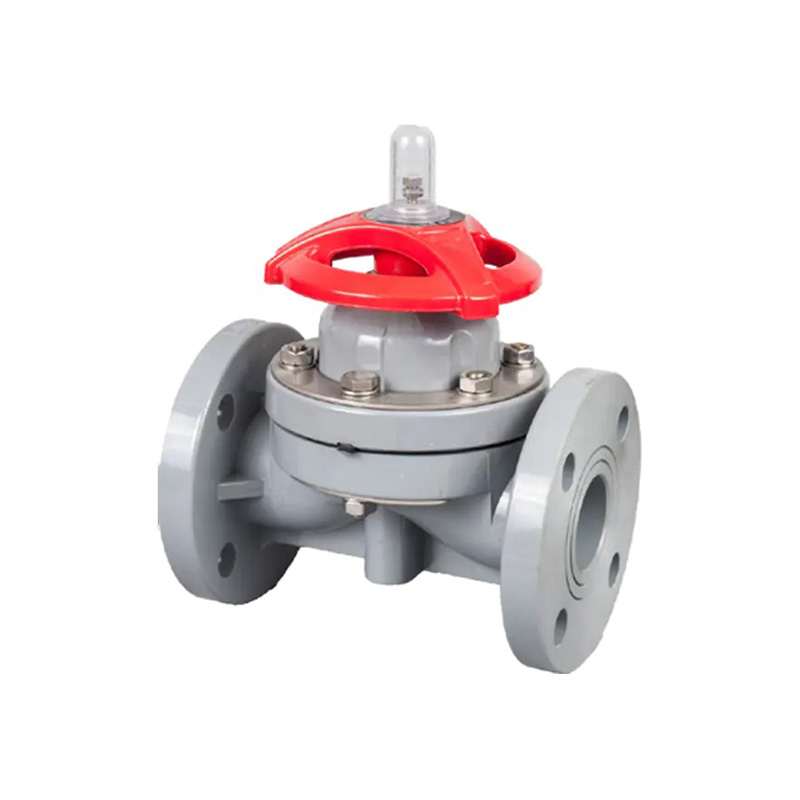

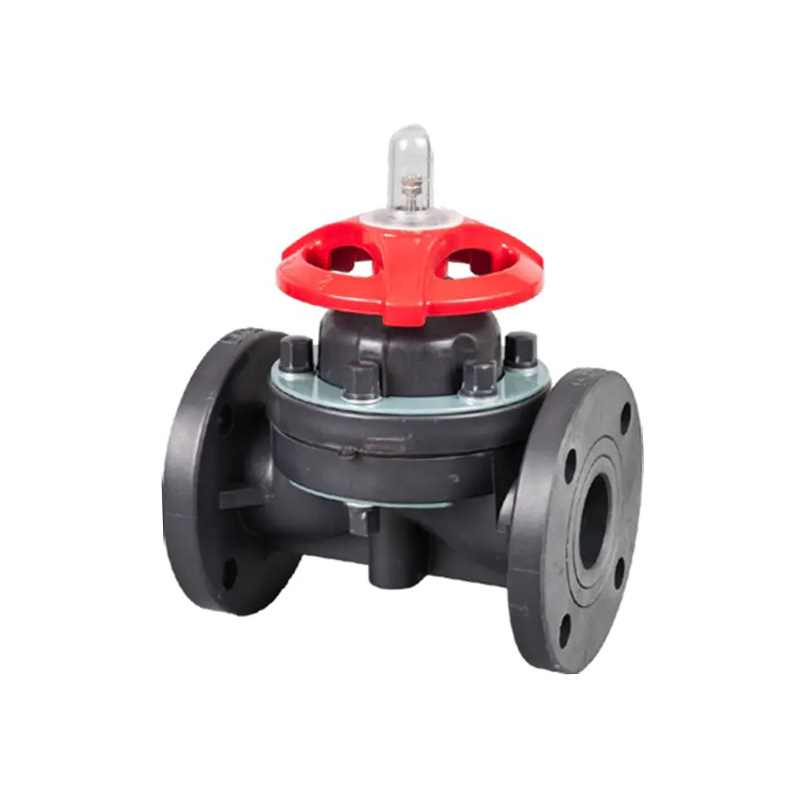

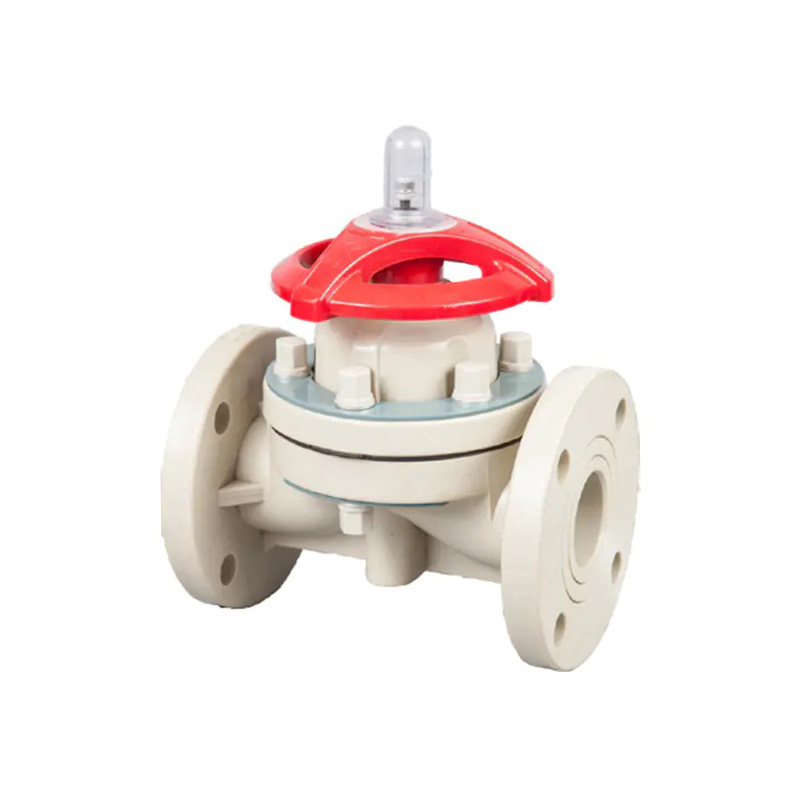

شیر دیافراگمی دستی

صفحه اصلی / محصولات / شیر دستی / شیر دیافراگمی دستی / شیرهای دیافراگمی فلنج دار

قبلی:شیرهای دیافراگمی True Union بعدی:مقاله بعدی وجود ندارد

قطعات و مواد
ابعاد و مشخصات
توضیحات
گزینه‌ها
سوالات متداول
تماس با ما

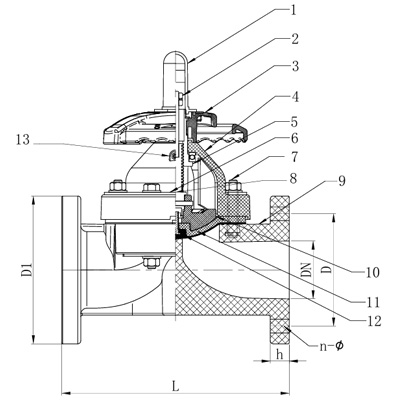

نه	قطعات	مواد
1	پوشش سنج	کامپیوتر
2	مهره گل میخ	فولاد، فولاد ضد زنگ
3	چرخ دستی	ABS، PPG
4	کاپوت	PPG، FRPP، PPH، UPVC، CPVC، PVDF
5	آستین	چدن با آبکاری نیکل، آلیاژ مس
6	هیئت مدیره	فولاد با روکش پلاستیک، فولاد ضد زنگ
7	پیچ و مهره گل میخ	فولاد، فولاد ضد زنگ
8	ساقه	فولاد، فولاد ضد زنگ，copper alloy
9	بدن	FRPP، PPH، UPVC، CPVC، PVDF
10	کمپرسور	PVDF، CPVC، PVDF، CPVC، چدن
11	کوسن	EPDM، FPM
12	دیافراگم	EPDM، FPM，PVDF，FEP，PFA，PTFE
13	گریس نوک پستان	DN80، 80-250 فقط مورد استفاده، آلیاژ مس، فولاد ضد زنگ

مقدار مرجع Cv
100% کاملا باز است

DN			ارزش CV

15			5.4
20			6.3
25			7.2
32			8.1
40			23.4
50			43.2
65			76.5

80			103.5

100			166.5

125			270
150			360

200			630
250			900
300			900

(Mpa) نمودار دما% فشار

DN	FRPP			PPH			UPVC		CPVC			PVDF
	20 درجه سانتیگراد	60 درجه سانتیگراد	90 درجه سانتیگراد	20 درجه سانتیگراد	60 درجه سانتیگراد	85 درجه سانتیگراد	20 درجه سانتیگراد	50 درجه سانتیگراد	20 درجه سانتیگراد	60 درجه سانتیگراد	85 درجه سانتیگراد	20 درجه سانتیگراد	60 درجه سانتیگراد	90 درجه سانتیگراد	120 ℃
15	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
20	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
25	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
32	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
40	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
50	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
65	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3

80	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3

100	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	0.8	0.5	0.3

125	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2
150	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2

200	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.4	0.4	0.2	0.1
250	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1
300	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1

جدول ابعاد

DN	D1 (mm)			D (mm)			L (mm)				h (mm)	n			φ (mm)

	HG/DIN	JIS	ANSI	HG/DIN	JIS	ANSI	HG	DIN	JIS	ANSI		HG/DIN	JIS	ANSI	HG/DIN	JIS	ANSI

15	95	95	95	65	70	60	125	130	110	110/108	14	4	4	4	14	15	16

20	105	100	100	75	75	70	135	150	120	120/150	16	4	4	4	14	15	16

25	115	125	125	85	90	79	145	160	130	130/150	16	4	4	4	14	15	16

32	135	135	135	100	100	89	160	180	142*	160	16	4	4	4	18	19	16

40	145	145	145	110	105	98	180	200	180	180/176	16	4	4	4	18	19	16


50	160	160	160	125	120	121	210	230	210	210/202	18	4	4	4	18	19	19
65	180	180	180	145	140	140	250	290*	250	250	22	4	4	4	18	19	19
80	195	195	195	160	150	152	300	310	280	280/264*	25	8	8	4	18	19	19

100	215	220	220	180	175	190	350	350	340	340/329*	25	8	8	8	18	19	19
125	255	255	255	210	210	216	400	400	410	410	30	8	8	8	18	19	22

150	280	280	280	240	240	241	460	480	480	480	30	8	8	8	22	23	22
200	340	340	340	295	290	298	575	600*	570	570	38	8	12	8	22	23	22

250	395	395	395	350	355	362	685	730*	680	680	38	12	12	12	22	25	26

300	480	480	480	400	400	432	790				40	12	16	12	22	25	26

دریچه‌های دیافراگمی فلنجی، دریچه‌های کنترل جریان با مهندسی دقیق هستند که برای کاربردهای خورنده، فوق‌العاده خالص و جابجایی سیالات حیاتی در صنایع شیمیایی، تولید نیمه‌رسانا، تصفیه آب و صنایع دارویی طراحی شده‌اند. این سری شیرها که بر اساس تجربه تولید به سال 1979 باز می گردد، زمانی که اولین شیر دیافراگمی پلاستیکی تولید و توسط وزارت صنایع شیمیایی در سال 1983 تایید شد، ساخته شده است، این سری شیر ترکیبی از دهه ها اصلاح مهندسی با فناوری آب بندی مدرن است.

ویژگی های کلیدی:
• مواد دیافراگم و بالشتک با کیفیت بالا، کرنش فشاری کم ایجاد می‌کنند و عملکرد آب‌بندی طولانی‌مدت قابل اعتماد را در چرخه‌های مکرر تضمین می‌کنند.
• طراحی توزیع فشار بهینه در سرتاسر بدنه سوپاپ، گشتاور بسته شدن مورد نیاز برای کار را کاهش می‌دهد و باعث می‌شود سوپاپ آسان‌تر به کار گرفته شود و ساییدگی روی مجموعه میل و کاپوت کاهش می‌یابد.
• کنترل دقیق روی تلورانس های تولید و مونتاژ، تنظیم جریان پایدار و دقیق را با عملکرد ثابت در طیف کاملی از اندازه های شیر ایجاد می کند.
• مسیر جریان بدون زاویه مرده از انباشتگی متوسط و آلودگی متقاطع که برای خطوط فرآیند با خلوص بالا و بهداشتی حیاتی است، جلوگیری می کند.
• مقاومت در برابر خوردگی عالی در قسمت های خیس شده از اسیدهای تهاجمی، قلیایی ها و مواد شیمیایی محافظت می کند.
• عدم وجود غده بسته بندی به معنای عدم سایش بسته بندی، عدم وجود مسیرهای نشتی مرتبط با بسته بندی و کاهش نیازهای تعمیر و نگهداری در طول عمر شیر است.

این شیر که در سبک‌های اتصال فلنجی برای اتصال مستقیم به فلنج‌های خط لوله استاندارد موجود است، مناسب خطوط فرآیند اصلی، سربرگ‌های توزیع و کاربردهایی است که در آن اتصال ثابت و غیرقابل جابجایی برای یکپارچگی طولانی‌مدت سیستم ترجیح داده می‌شود. مواد بدنه، ترکیبات دیافراگم و درجه بندی فشار را می توان برای مطابقت با سازگاری شیمیایی خاص و الزامات دمای عملیاتی پیکربندی کرد.

کاربردهای معمولی شامل سیستم های دوز شیمیایی، تصفیه خانه های فاضلاب، توزیع آب فوق خالص، پردازش مرطوب نیمه هادی و خطوط انتقال مایعات دارویی است. مکانیزم خاموش کننده بدون روغن کاری شده مبتنی بر دیافراگم، خطر داغ شدن یا گرفتگی شیرهای توپی و پلاگین را از بین می برد و آن را به گزینه ای قابل اعتماد برای ایزوله کردن و وظایف دریچه گاز در محیط های خورنده یا پر از ذرات تبدیل می کند.
