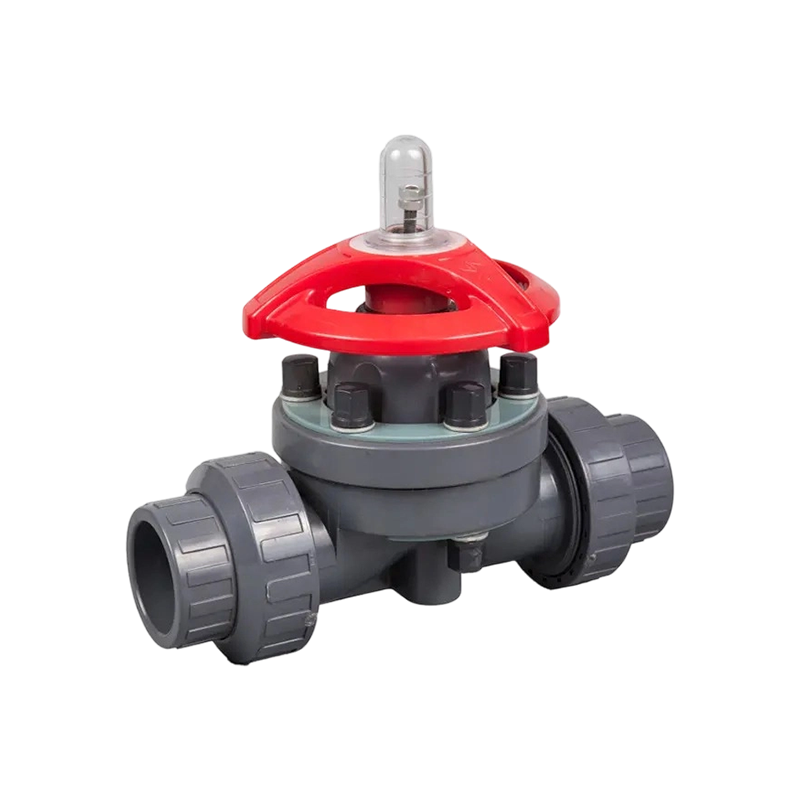

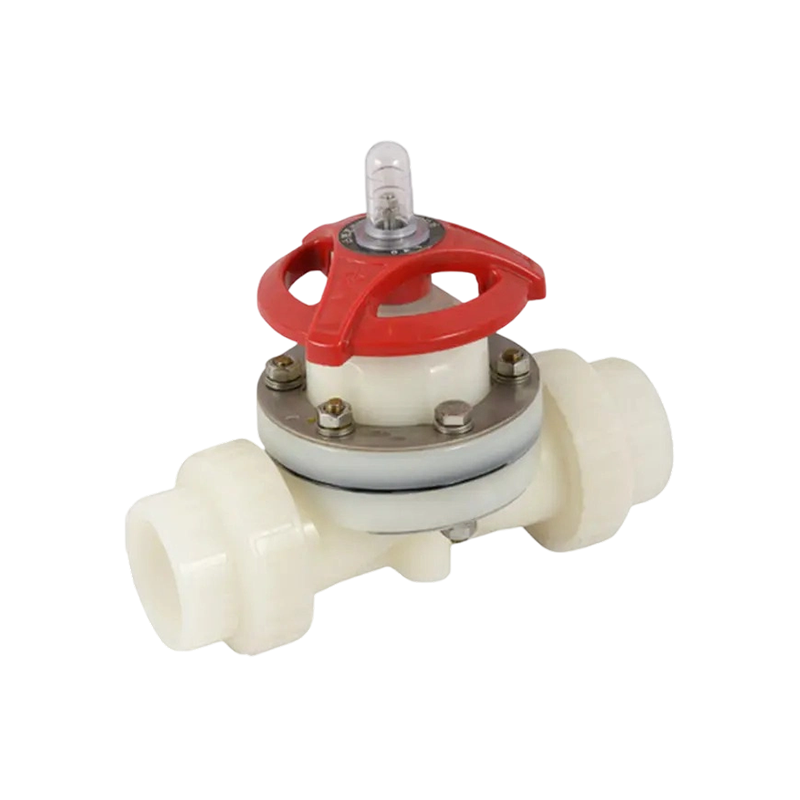

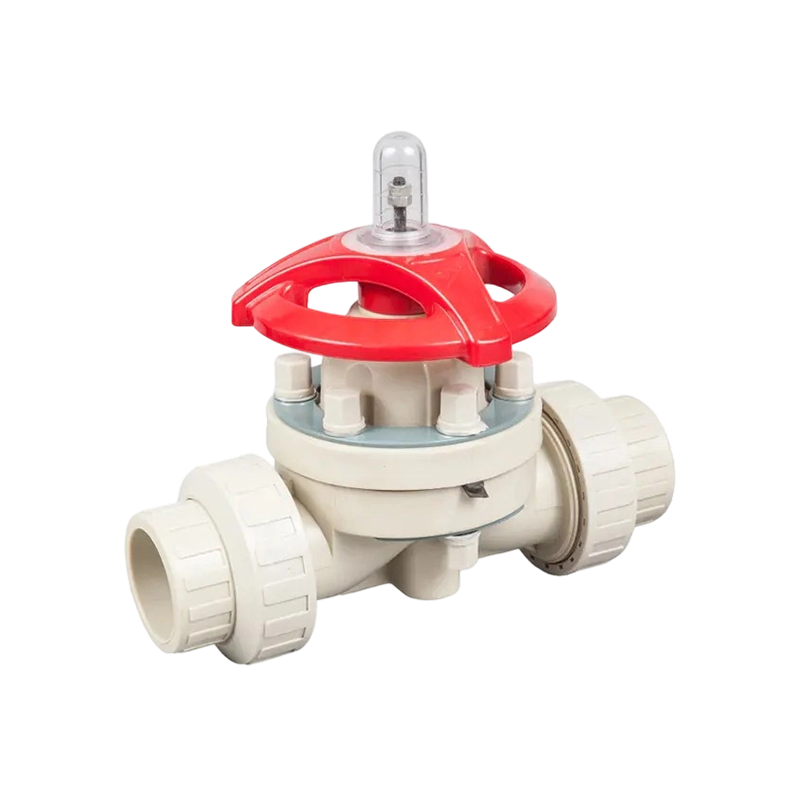

دریچه های دیافراگمی یونیون واقعی عملکرد آب بندی مشابهی با شیرهای دیافراگمی فلنج دار استاندارد دارند و در عین حال یک اتصال اتصال قابل جابجایی را در هر دو انتهای بدنه شیر اضافه می کنند که به شیر اجازه می دهد بدون ایجاد مزاحمت در سیستم لوله کشی اطراف از خط لوله برای بازرسی، تمیز کردن یا تعویض خارج شود.
ویژگی های کلیدی:
• عملکرد آب بندی با شیرهای دیافراگمی فلنجی مطابقت دارد که توسط دیافراگم و طراحی نشیمنگاه مورد استفاده در سراسر خط شیر دیافراگمی پشتیبانی می شود.
• ظرفیت جریان بزرگ از طریق بدنه شیر از خطوط فرآیند پشتیبانی می کند که در آن به حداقل رساندن افت فشار مهم است.
• مهره های اتصال در دو انتها امکان جدا شدن سریع از خط لوله، ساده سازی تعمیر و نگهداری، تعویض شیر و پیکربندی مجدد سیستم را بدون برش یا جوش مجدد لوله فراهم می کند.
• طراحی بدنه جمع و جور، طول کلی نصب را در مقایسه با جایگزین های فلنجی کاهش می دهد، که در چیدمان لغزش و تجهیزات با محدودیت فضا مفید است.
تجربه میدانی در بسیاری از تاسیسات نشان میدهد که اتصالات سبک اتحادیه برای اندازههای خطوط کوچکتر مناسبتر هستند. خطاهای نصب در لوله کشی کارخانه می تواند فشار ناهمواری را بر روی مهره های اتصال وارد کند و در طول زمان منجر به نشتی یا آسیب مهره شود. به همین دلیل، این سبک شیر برای اندازههای تا DN50 توصیه میشود، با شیرهای دیافراگمی فلنجی برای قطرهای اسمی بزرگتر که تنش اتصال و بارگذاری مکانیکی بیشتر است توصیه میشود.
کاربردهای معمولی شامل لغزش تجهیزات، نقاط نمونه برداری، خطوط فرآیند آزمایشگاهی و آزمایشی، و تأسیساتی است که دریچه ها باید به طور دوره ای برای تمیز کردن یا بازرسی برداشته شوند. ردپای جمع و جور و طراحی قابل جابجایی آن، آن را به گزینه ای عملی برای سازندگان تجهیزات OEM و سازندگان لغزش فرآیندی تبدیل می کند که در فضای کم و محدودیت های بودجه کار می کنند، در حالی که همچنان همان مقاومت در برابر خوردگی و کنترل جریان دقیق موجود در محدوده کامل شیرهای دیافراگمی را ارائه می دهد.
