تعمیر و نگهداری و کنترل ریسک شیرهای دستی استاتیک در سیستم های صنعتی

انواع رایج شیرهای دستی کدامند؟

شیرهای دستی رایج ترین نوع شیرها در سیستم های کنترل سیالات صنعتی هستند و به طور گسترده در صنایع نفت، شیمیایی، برق، متالورژی، تصفیه آب، کاغذ سازی، داروسازی، مواد غذایی و سایر صنایع استفاده می شوند. دریچه های دستی از دستگیره های دستی، چرخ های دستی، چرخ دنده ها و سایر وسایل مکانیکی برای باز و بسته کردن یا تنظیم جریان رسانه استفاده می کنند. ساختار ساده ای دارد، استفاده آسان، مقرون به صرفه و قابل اعتماد است و جزء ضروری در سیستم های خط لوله صنعتی است. با توجه به اشکال مختلف ساختاری، اصول کار و موارد کاربردی، شیرهای دستی را می توان به طور عمده به انواع رایج زیر تقسیم کرد:
شیر دروازه دستی
شیر دروازه دستی کنترل روشن و خاموش شدن سیال را با حرکت دریچه گوه ای شکل یا موازی به بالا و پایین انجام می دهد. سطح تماس بین دروازه و نشیمنگاه سوپاپ در هنگام باز و بسته شدن بزرگ است که برای مواقع باز کردن کامل یا بسته شدن کامل مناسب است، اما برای باز و بسته شدن مکرر یا دریچه گاز مناسب نیست. شیر دروازه دستی دارای مزایای مقاومت کم سیال، عملکرد آب بندی خوب، ساختار ساده و عمر طولانی است. این به طور گسترده ای در خطوط لوله نفت، تصفیه آب، سیستم های نیروگاه و سایر شرایط کاری با الزامات آب بندی بالا استفاده می شود.

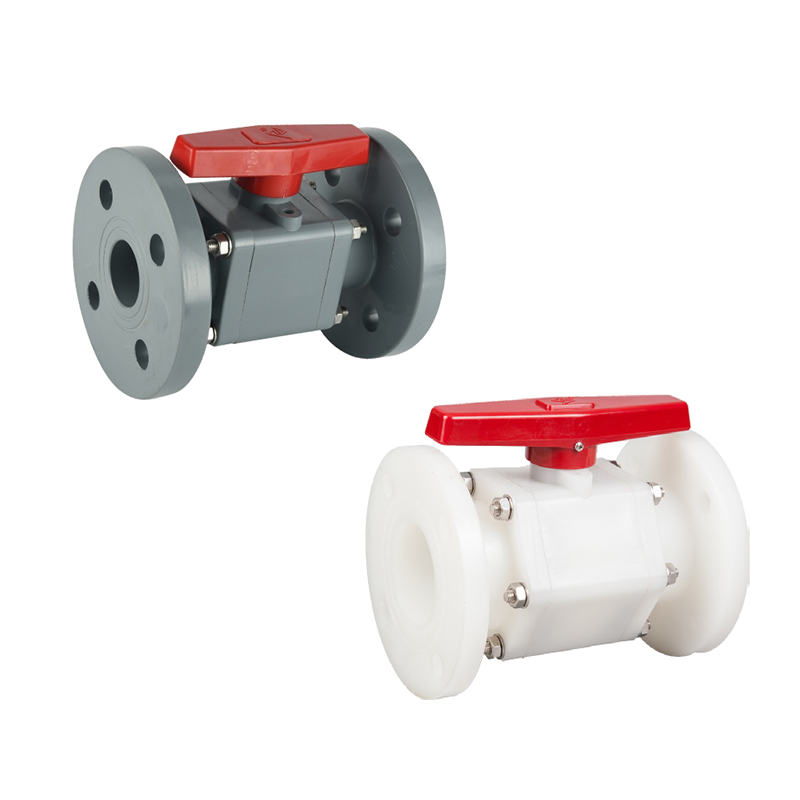

شیر توپی دستی
شیر توپی دستی از توپ برای چرخش 90 درجه حول محور شیر برای کنترل جریان محیط استفاده می کند. شیر توپی به سرعت باز و بسته می شود، گشتاور عملیاتی کمی دارد و عملکرد آب بندی عالی دارد. به ویژه برای سیستم هایی که نیاز به باز و بسته شدن سریع و عملکرد مکرر دارند مناسب است. برای مایعات تمیز، گازها و رسانه های خورنده مناسب است. به طور گسترده ای در صنایع پتروشیمی، گاز طبیعی، داروسازی، کاغذ سازی و سایر صنایع استفاده می شود. ساختار فشرده آن به ویژه برای نصب در فضاهای محدود مناسب است.
شیر توقف دستی
شیر توقف دستی با حرکت دادن دیسک سوپاپ در جهت عمودی در امتداد خط مرکزی نشیمنگاه شیر، میزان جریان را تنظیم می کند. در مقایسه با شیر دروازه، شیر توقف عملکرد تنظیم بهتری دارد، اما مقاومت سیال نسبتاً بزرگ است. شیر توقف برای مواقعی که کنترل دقیق جریان یا فشار مورد نیاز است، مانند تجهیزات دیگ بخار، سیستم های بخار، فرآیندهای شیمیایی و ... مناسب است.
شیر پروانه ای دستی
شیر پروانه ای دستی از یک صفحه شیر دیسکی شکل برای چرخش حول محور شیر برای باز و بسته کردن کانال متوسط استفاده می کند. دارای ساختار جمع و جور، وزن سبک و کم هزینه است و به ویژه برای کنترل شیرهای با قطر زیاد مناسب است. معمولاً در تصفیه آب، سیستم های تهویه مطبوع، خطوط لوله حفاظت از آتش، صنایع غذایی و آشامیدنی استفاده می شود. اگرچه عملکرد آب بندی به خوبی دریچه های توپی و شیرهای دروازه ای نیست، اما در موارد حساس به فضا و وزن دارای مزایای آشکاری است. محصولات بهبود یافته مانند مهر و موم های دو طرفه و شیرهای پروانه ای غیرعادی می توانند به طور موثر دامنه کاربرد آن را افزایش دهند.
شیر پلاگین دستی
قسمت های باز و بسته کننده شیر پلاگین دستی، شاخه های مخروطی یا استوانه ای هستند که با چرخش باز و بسته می شوند. کانال جریان آن معمولاً مستقیم با مقاومت سیال کم است. ساختار ساده و مناسب برای باز و بسته شدن مکرر است. به طور گسترده ای در بهره برداری میدان نفتی، انتقال گاز، شبکه های لوله شهری و سایر زمینه ها استفاده می شود. از آنجایی که شیرهای پلاگین مستعد سایش هستند، شیرهای پلاگین مدرن اغلب از روانکاری یا ساختارهای آب بندی نرم برای بهبود عمر مفید و عملکرد آب بندی استفاده می کنند.

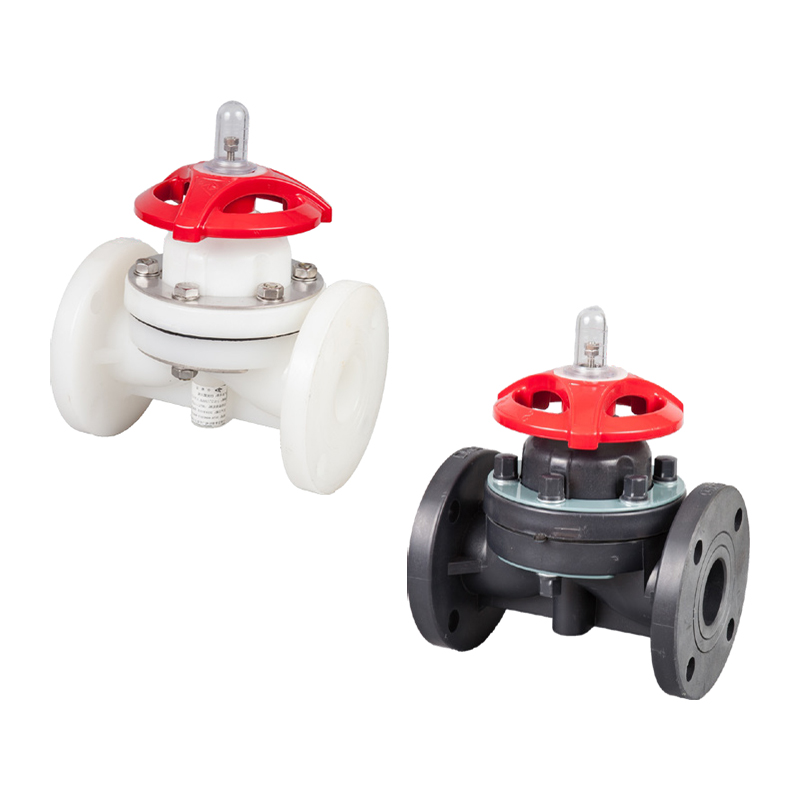

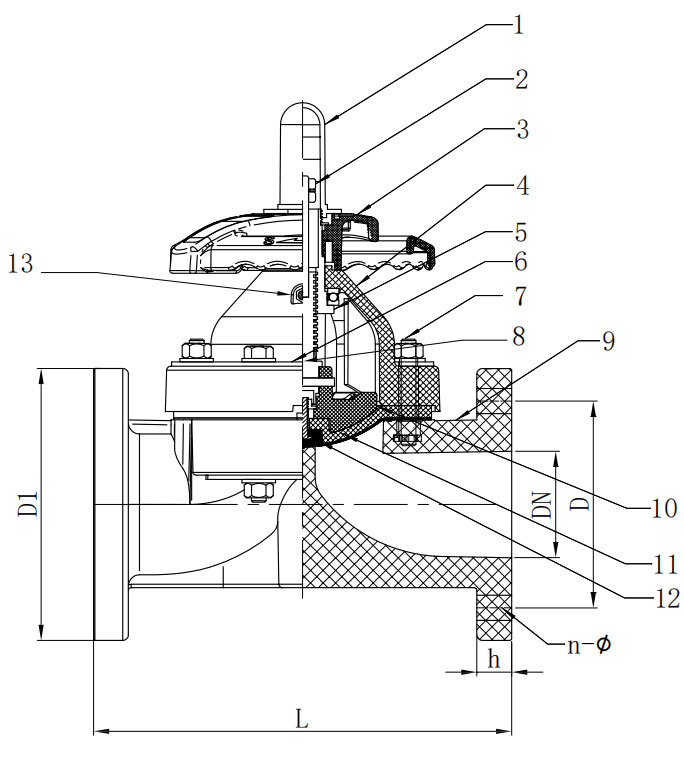

شیر دیافراگمی دستی
را شیر دیافراگمی دستی از یک دیافراگم انعطاف پذیر به عنوان بخش باز و بسته کننده استفاده می کند که برای کنترل سیستم های خط لوله حاوی ذرات جامد، محیط های خورنده یا سیالات چسبناک مناسب است. بزرگترین مزیت آن این است که هیچ قطعه فلزی در تماس با محیط نیست و از مشکلات خوردگی و آلودگی جلوگیری می کند. این برای جریان های فرآیند با تمیزی بالا مانند مواد دارویی، مواد غذایی و بیوشیمیایی مناسب است و به طور گسترده در سیستم های CIP/SIP استفاده می شود. به دلیل ساختار خاص آن، تعمیر و تعویض دیافراگم راحت است.

شیر سوزنی دستی
را needle valve uses a slender conical valve core to accurately control small flows. Mainly used in high-precision fluid regulation, such as instrumentation systems, sampling systems, hydraulic or pneumatic control circuits. Compact structure, high regulation accuracy, widely used in scientific research, laboratories and high-pressure gas devices.
شیر چک دستی
اگرچه شیرهای چک معمولاً به طور خودکار کار می کنند، برخی از سیستم ها از شیرهای چک با عملکرد دستی استفاده می کنند. برای جلوگیری از جریان برگشتی متوسط ​​و اجازه مداخله دستی در شرایط خاص استفاده می شود. معمولاً در موارد با ایمنی بالا مانند دیگهای بخار فشار بالا، ایستگاه های پمپاژ، مخازن ذخیره مواد شیمیایی و غیره استفاده می شود.
شیر سه طرفه دستی
شیرهای دستی سه طرفه را می توان به ساختارهای "T-type" و "L-type" تقسیم کرد که برای تغییر جهت سیال یا تحقق سوئیچینگ چند کاناله مناسب است. بیشتر در سیستم های اختلاط، انحراف یا بای پس استفاده می شود و به طور گسترده در HVAC، پردازش مواد غذایی و سوئیچینگ خط لوله استفاده می شود. عملکرد انعطاف پذیر، ساختار متنوع، می تواند با شیرهای توپ، شیرهای پلاگین و سایر اشکال طراحی ترکیب شود.

تفاوت شیرهای توپی دستی و شیرهای دروازه ای دستی در ساختار و روش آب بندی چیست؟

شیرهای توپی دستی و شیرهای دروازه ای دستی دو شیر قطع کننده خط لوله معمولی هستند که به طور گسترده در سیستم های صنعتی مانند نفت، مواد شیمیایی، متالورژی، برق و ساخت و ساز استفاده می شود. اگرچه هر دوی آنها از نظر عملکرد نقش باز و بسته کردن سیالات و قطع گذرگاه ها را ایفا می کنند، اما تفاوت های اساسی در طراحی ساختاری، اصل آب بندی، عملکرد و سناریوهای قابل اجرا وجود دارد.
تفاوت های طراحی سازه
را structural core of the manual ball valve is a hollow sphere, which controls the on and off of the medium by rotating the sphere. The sphere is usually a solid metal ball with a hole, which is axially connected to the valve stem. The ball valve is usually a quarter-turn structure, and it only needs to rotate 90° to switch from full open to full closed. The valve body structure is mostly two-piece or three-piece, which is convenient for maintenance and replacement of internal parts. The surface of the sphere is precisely machined and cooperates with the sealing seat to form a sealing pair. The overall structure is compact and light, which is easy to install in places with limited space.
را main structural components of the manual gate valve are wedge-shaped or parallel gates, which are opened and closed by vertically lifting the gate up and down. The gate rises and falls along the spiral motion of the valve stem, usually a multi-turn structure, and the opening and closing process is relatively slow. The gate valve body is generally an integral casting with a deep internal cavity and large structural dimensions. Since the gate needs to be fully raised to the top of the valve cavity to fully open, the manual gate valve has higher requirements for space and operating torque than the ball valve.
تفاوت در روش آب بندی
را manual ball valve adopts a face sealing structure. The sealing pair is formed by the contact between the surface of the ball and the sealing seat, which is usually made of polytetrafluoroethylene (PTFE), reinforced polymer, metal or composite material. The ball always keeps in contact with the sealing surface during rotation, and effective sealing is achieved through the floating ball or fixed ball design. The ball valve has excellent sealing performance and extremely low leakage rate, which is particularly suitable for working conditions with high requirements for zero leakage. Some high-end ball valves also have two-way sealing and fireproof and anti-static structures to improve system safety.
را manual gate valve adopts a wire sealing structure. The sealing pair is formed by the edges on both sides of the gate and the sealing surface of the valve seat. The sealing surface is mostly made of metal materials such as alloy steel, hard alloy, and Stellite. The sealing depends on the cooperation of the medium pressure and the wedge tightening force of the gate, and the sealing effect is not as good as the ball valve under low pressure conditions. Due to the strong friction between the gate and the valve seat during the opening and closing process, it is easy to wear, and the processing and assembly accuracy requirements are high. Some gate valves use elastic gates or pressure self-sealing structures to enhance sealing, but their overall sealing performance is still slightly inferior to that of ball valves.
تفاوت در عملکرد باز و بسته شدن
را manual ball valve opens and closes quickly, has low torque, and is easy to operate. Its rotation angle is only 90°, which is suitable for systems that are frequently operated or require rapid medium cutoff. There is no friction during the opening and closing process, and the action is stable, which is particularly suitable for occasions that require emergency shutdown.
را manual gate valve opens and closes slowly, and the handwheel needs to be rotated several times to complete the entire operation. Due to the long up and down movement of the gate, coupled with the mechanical loss of the valve stem thread transmission mechanism, the operation process is time-consuming and laborious. It is not suitable for frequent opening and closing, but has reliable long-term sealing capabilities in large-diameter, low-frequency pipeline systems.
تفاوت در دامنه کاربرد
را manual ball valve is suitable for pipeline systems that require fast opening and closing, good sealing, and low flow resistance. It is particularly suitable for industries with strict leakage control such as natural gas, refined oil, fine chemicals, pharmaceuticals, and water treatment. It has a compact structure and flexible installation, and is suitable for equipment or branch pipelines with limited space.
شیرهای دروازه ای دستی برای خطوط لوله تنه با قطرهای زیاد، عملیات فرکانس پایین و تغییرات فشار کم مناسب هستند. آنها به طور گسترده ای در موقعیت شیر ​​اصلی گیاهان آب، گرمایش، برق، متالورژی و سایر سیستم ها استفاده می شوند و به ویژه برای استفاده به عنوان دستگاه های قطع کننده مناسب هستند. مقاومت جریان آن بسیار کم است و تقریباً هیچ افت فشاری در حالت کاملاً باز وجود ندارد که برای سیستم‌های انتقال از راه دور بسیار دوستانه است.
ظرفیت جریان و کاهش فشار
را channel inside the ball of the manual ball valve is often designed with a full-bore design. The medium has almost no flow resistance when passing through the valve, and no obvious pressure drop is generated. It has little impact on system efficiency and is suitable for process flows requiring efficient transmission.
شیرهای دروازه ای دستی نیز در حالت کاملا باز مقاومت جریان کمی دارند، اما در صورت باز شدن جزئی یا ناقص مستعد تلاطم و لرزش هستند. در مقایسه با شیرهای توپی، ساختارهای موضعی آنها بیشتر باعث فرسایش متوسط ​​می شود که به نوبه خود بر عمر سطح آب بندی تأثیر می گذارد.

نحوه انتخاب شیرآلات دستی برای صنایع غذایی یا دارویی

در صنایع غذایی و دارویی، شیرهای دستی نه تنها وظایف اصلی باز، بسته شدن، تنظیم و برش را بر عهده دارند، بلکه با ایمنی محصول، تمیزی و انطباق تولید نیز مرتبط هستند. از آنجایی که این صنایع دارای الزامات بسیار بالایی برای بهداشت، مواد و قابلیت های ضد آلودگی هستند، انتخاب باید کاملاً از استانداردهای صنعت مربوطه پیروی کند و عواملی مانند ویژگی های متوسط، جریان فرآیند، روش های تمیز کردن و ضد عفونی و مواد ساختار شیر را کاملاً در نظر بگیرد.
طراحی سازه ای مطابق با استانداردهای بهداشتی
را food and pharmaceutical industries have extremely high requirements for the cleanliness of equipment surfaces. Manual valves must have characteristics such as no dead angles, no retention, and easy cleaning. When selecting, valve products that meet hygienic certifications such as EHEDG (European Hygienic Engineering Design Group), 3-A (American Dairy Hygiene Association Standards), and FDA (American Food and Drug Administration) should be given priority. The valve cavity should adopt a full-bore design to ensure that the medium flows smoothly without retention; the internal surface should be electrolytically polished, and the roughness should be controlled within Ra ≤ 0.4 μm to avoid bacterial adhesion.
انتخاب مواد بدنه شیر و مواد آب بندی
انتخاب مواد به طور مستقیم بر مقاومت در برابر خوردگی، مقاومت در برابر دما و زیست سازگاری شیر تأثیر می گذارد. صنایع غذایی و دارویی استفاده از فولاد ضد زنگ 316L را به عنوان ماده اصلی برای بدنه شیر به دلیل مقاومت در برابر خوردگی و جوش پذیری عالی و توانایی آن در مقاومت در برابر محیط های اسیدی، قلیایی و بخار با دمای بالا که معمولا در سیستم های CIP (Clean-in-Place) و SIP (Sterilize-in) استفاده می شود، توصیه می کنند. مهر و موم ها باید از پلی تترا فلوئورواتیلن (PTFE)، EPDM (لاستیک مونومر اتیلن پروپیلن دی ان) یا FKM (فلورروبر) و سایر مواد با مقاومت شیمیایی و مقاومت حرارتی خوب ساخته شوند تا اطمینان حاصل شود که محیط آلوده نیست.
تمیز کردن و استریل کردن آسان CIP/SIP
در طول تولید غذا و دارو، سیستم لوله کشی باید به طور مرتب در محل تمیز شود (CIP) و بخار در محل استریل شود (SIP). ساختار شیر باید با این نوع تمیز کردن سازگار باشد. هنگام انتخاب، در نظر بگیرید که آیا حفره سوپاپ دارای عملکرد تخلیه خودکار است، آیا می تواند به تمیز کردن بدون باقیمانده دست یابد، آیا آب بند مقاومت دمایی بالایی دارد (≥150 درجه سانتیگراد)، و آیا شیر از زمان چرخه استریلیزاسیون پشتیبانی می کند (که معمولاً بیش از 30 دقیقه لازم است). ساختار شیرهای سه راهه، شیرهای دیافراگمی و شیرهای نمونه برداری آسپتیک بهینه شده اند و برای چنین فرآیندهایی مناسب تر هستند.
انواع شیرهای بهداشتی ترجیحی مانند شیرهای دیافراگمی و شیرهای پروانه ای
دریچه‌های دیافراگمی به طور گسترده در مکان‌هایی با نیاز به تمیزی بالا استفاده می‌شوند، زیرا محیط آنها فقط با حفره داخلی بدنه شیر و مواد دیافراگم تماس دارد. ساختار آن ساده است و هیچ ناحیه نگهداری در حفره شیر وجود ندارد، که به ویژه برای انتقال ذرات جامد با ویسکوزیته بالا یا رسانه های خورنده مناسب است. شیرهای پروانه ای دارای ویژگی های ساختار فشرده، وزن سبک و باز و بسته شدن سریع هستند. آنها اغلب در شرایط کم فشار یا جریان بالا، به ویژه برای پر کردن، فیلتر کردن و حمل و نقل استفاده می شوند. شیرهای پروانه ای بهداشتی معمولاً مجهز به اتصالات گیره ای هستند که به راحتی جدا می شوند، تمیز می شوند و در محل نگهداری می شوند و با مشخصات GMP مطابقت دارند.
روش اتصال باید الزامات بهداشتی را برآورده کند
را connection method of manual valves is directly related to sanitary sealing performance. Sanitary connection methods such as clamp type, welding type or flange type should be preferred. Clamp type connection can be quickly disassembled and assembled, suitable for equipment that is frequently cleaned; welding type connection has good structural strength and sealing, suitable for permanent assembly occasions; flange type connection is mostly used in large systems, but sanitary flange sealing structure must be selected. Regardless of the method, the sealing surface must maintain processing accuracy and surface finish to avoid microbial growth.
ضد اختلاط و کنترل دسته ای
را multi-variety and small-batch production processes in the food and pharmaceutical industries require higher reliability in valve switching and sealing. Structures such as double-seat valves or anti-mixing valves should be selected to prevent cross-contamination between batches. The valve should have a metal limit positioning function to prevent residue or mixing due to misoperation; at the same time, it should support process parameter recording to meet GMP traceability requirements.
انطباق با GMP و الزامات اعتبار سنجی
با توجه به الزامات شیوه تولید خوب (GMP) برای تولید دارو، تجهیزات باید قابلیت تأیید و سازگاری خوبی داشته باشند. شیر دستی انتخاب شده باید دارای اسناد اعتبار سنجی، از جمله گواهی مواد، گزارش تست مواد آب بندی، گزارش تست فشار، گواهی زبری سطح، نقشه های نصب و غیره باشد. در عین حال، سازنده باید پشتیبانی سند IQ (تأیید نصب)/OQ (تأیید عملکرد)/PQ (تأیید عملکرد) را ارائه دهد تا بتواند با بررسی سیستم مدیریت کیفیت مواجه شود.
ارزیابی مقاومت در برابر خوردگی و عمر مفید
رسانه های رایج در صنایع غذایی، مانند محصولات لبنی، آب میوه، سس سویا و الکل، دارای خاصیت اسیدی و قلیایی هستند. در صنعت داروسازی مانند اتانول، پراکسید هیدروژن و ضدعفونی کننده های اسیدی بسیار خورنده هستند. ساختار دریچه باید بتواند در مقابل فرسایش طولانی مدت توسط عوامل تمیز کننده و معرف های شیمیایی مقاومت کند و در عین حال عمر مفید را تضمین کند. rec است
